Perhimpunan kabel separa tegar
Perhimpunan kabel separa tegar adalah produk berprestasi tinggi yang digunakan secara meluas dalam frekuensi radio (RF) dan medan gelombang mikro, yang mampu memenuhi pelbagai sambungan kompleks dan keperluan penghantaran isyarat . Struktur separuh tegar membolehkan kabel untuk mengekalkan bentuk tetap .
Description/kawalan
Perhimpunan kabel separa tegar
Perhimpunan kabel separa tegar adalah produk berprestasi tinggi yang digunakan secara meluas dalam frekuensi radio (RF) dan medan gelombang mikro, yang mampu memenuhi pelbagai sambungan kompleks dan keperluan penghantaran Transmisi . Oleh itu, ia sesuai untuk sistem pendawaian kompleks dengan keperluan kestabilan yang tinggi .
Pengenalan Produk
Produk ini terdapat dalam pelbagai model . mengambil siri FR710S & FR710/GUT - 085 086 "sebagai contoh yang berbeza dari julat frekuensi yang berbeza, hingga 26.5GHz, dan nisbah gelombang berdiri/voltan pulangan 1.30.
Hubungan pusat diperbuat daripada tembaga bersalut emas atau tembaga berilium bersalut emas . untuk hubungan luar, anda boleh memilih dari tembaga bersalut emas, tembaga berilium bersalut emas, keluli tahan karat yang dilapisi emas} PEI atau PTFE . Konduktor pusat kabel adalah keluli berpakaian tembaga bersalut perak, dan lapisan penebat adalah pepejal ptfe . sarung boleh dibuat tanpa bahan atau FEP, yang memastikan prestasi penghantaran isyarat
Permohonan produk
Oleh kerana prestasi cemerlang mereka, perhimpunan kabel separa tegar memainkan peranan penting dalam pelbagai bidang dengan keperluan yang ketat untuk penghantaran isyarat . mereka digunakan secara meluas dalam pelbagai industri seperti komunikasi, elektronik, dan aeroangkasa .
Peralatan peperangan elektronik perlu beroperasi dalam persekitaran gangguan elektromagnet intensiti tinggi . Keberkesanan perisai yang tinggi dan prestasi elektrik yang stabil dari perhimpunan kabel separa tegar menjadikan mereka pilihan yang ideal untuk sambungan dalaman dalam peralatan peperangan elektronik .
Dalam sistem kompleks kapal angkasa, perhimpunan kabel separa tegar digunakan untuk menyambungkan pelbagai instrumen dan peranti .
Nota penting
1. Untuk perhimpunan kabel panjang adat, jangan lupa untuk meninggalkan maklumat panjang anda pada halaman checkout;
2. Semua perhimpunan kabel boleh disediakan dengan pasangan atau kumpulan yang dipadankan fasa; Sekiranya anda memerlukan kabel untuk dipadankan fasa, sila hantar e -mel kepada kami: sales@flexirf.com
Data spesifikasi produk
|
Konfigurasi |
|
|
Penyambung 1 jenis |

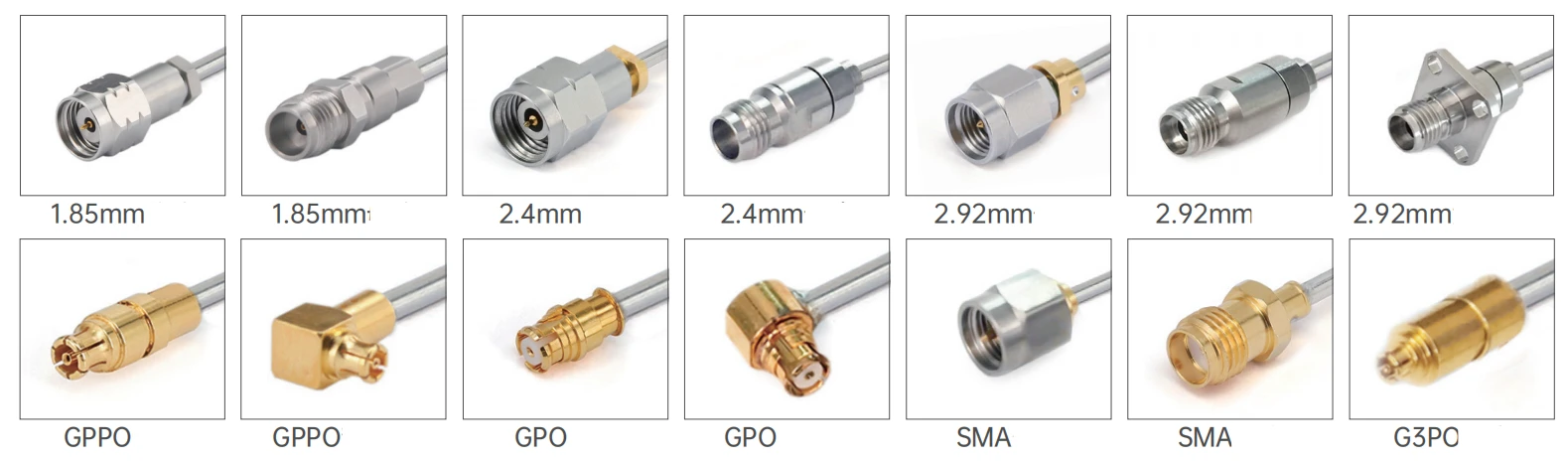

1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO |
|
Penyambung 1 impedans |
50 ohm |
|
Penyambung 1 polariti |
Standard |
|
Penyambung 2 jenis |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/ |
|
Penyambung 2 impedans |
50 ohm |
|
Penyambung 2 polariti |
Standard |
|
Kaedah Gunung Penyambung |
Tiada |
|
Gaya badan penyambung |
Sudut lurus dan kanan |
|
Maklumat bahan |
|
|
Hubungan pusat |
Tembaga emas bersalut, berilium tembaga bersalut |
|
Kenalan luar |
Tembaga emas bersalut, berilium tembaga bersalut, keluli tahan karat passivated |
|
Badan |
Emas tembaga bersalut, berilium tembaga emas, keluli tahan karat passivated |
|
Dielektrik |
PEI/PTFE |
|
Data alam sekitar |
|
|
Julat suhu |
-40 ijazah ke +125 darjah |
|
2011/65/EU (ROHS) |
Patuh |
|
Spesifikasi kabel |
|
|
Konduktor pusat |
Copperweld bersalut perak |
|
Dielektrik |
PTFE pepejal |
|
Jaket |
Tiada atau fep |
|
Kapasitansi (pf/m) |
95.1 |
|
Velocity of Propagation (%) |
70 |
|
Keberkesanan melindungi |
<-100dB @ 1GHz |
|
Pengendalian kuasa |
10watt @ 18GHz di paras laut, VSWR1.0 |
Jenis produk
| FR710S & FR710/GUT -085 086 "Perhimpunan Kabel Separa Semi-Rigid Siri | ||||
 |
Diameter Bahan Struktur (mm) |
|||
|
1 |
Konduktor dalaman |
Keluli tembaga bersalut perak |
0.51±0.0127 |
|
|
2 |
Penebat |
PTFE pepejal |
1.688±0.0254 |
|
|
3 |
Konduktor luar |
Tembaga/tembaga tinned |
2.2±0.05 |
|
| Pelemahan, kuasa (keadaan ujian di paras laut 20 darjah) | |||||
|
Kekerapan (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
Pelemahan (db/m) |
0.446 |
0.640 |
1.506 |
2.215 |
3.29 |
|
Kuasa (w) |
190.3 |
133.2 |
57.2 |
39.3 |
26.7 |
|
Model biasa dan petunjuk teknikal |
|||||
 |
|||||
|

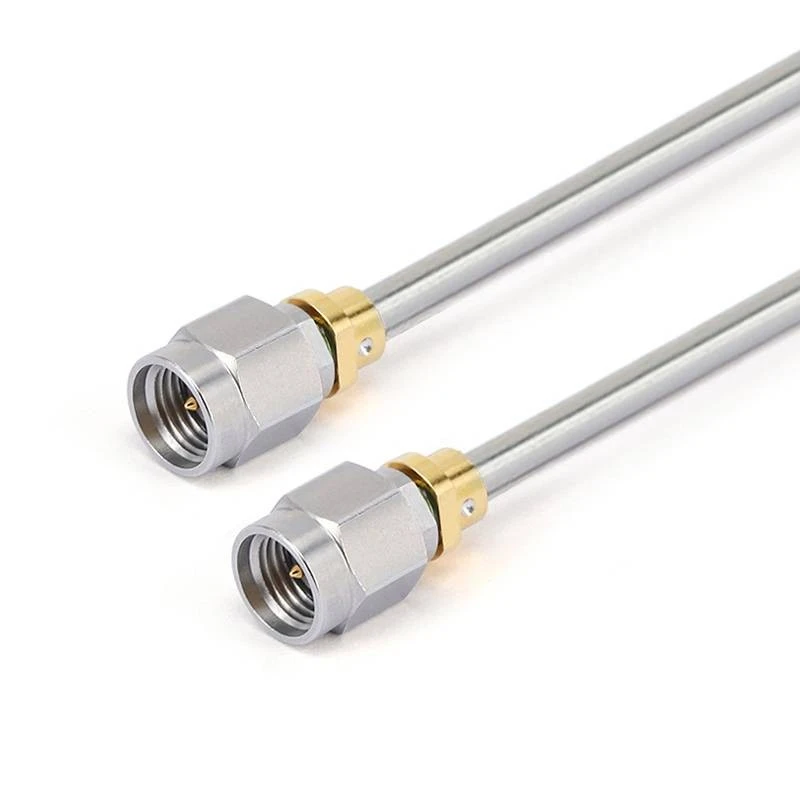

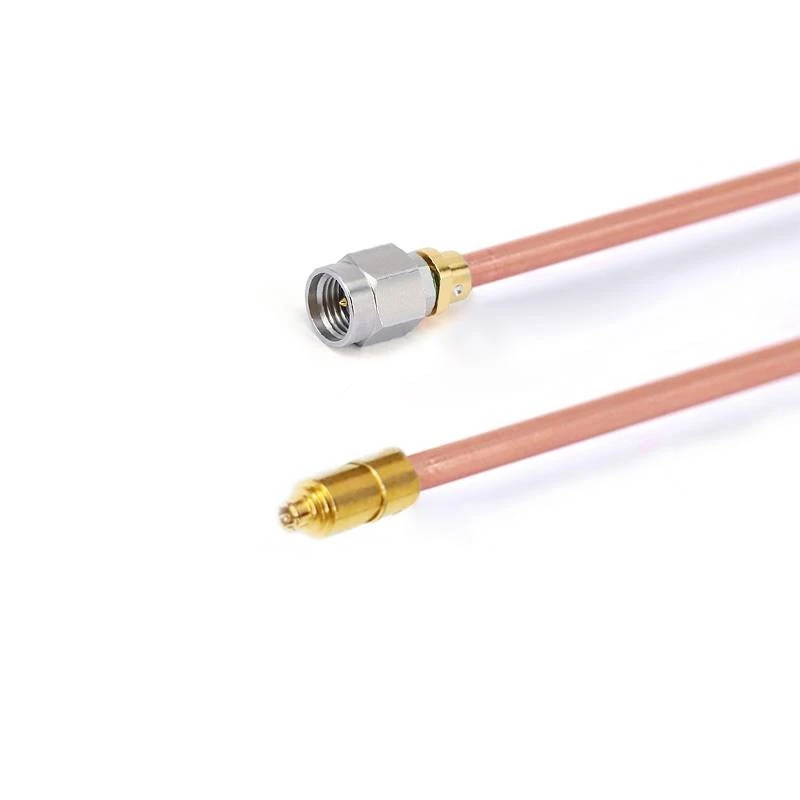

Gambar |
Sku |
Penyambung 1 |
Penyambung 2 |
Kekerapan |
Kembali Rugi/VSWR |
|
|

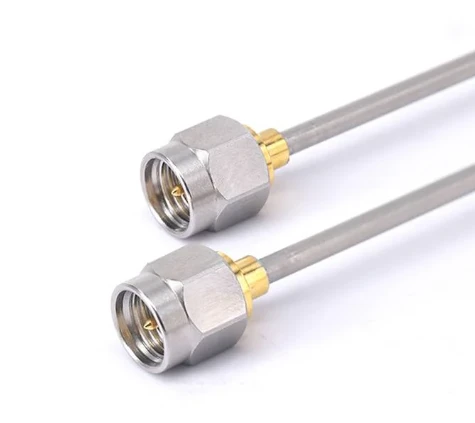

FR710S-SMMSMM-XXX |
Lelaki sma |
Lelaki sma |
DC -26.5 GHz |
1.30 |
|
|

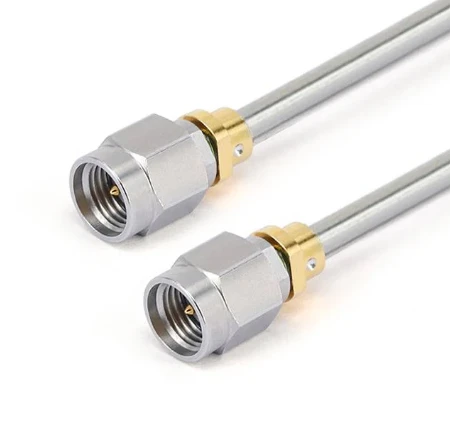

FR710S -292 M292M-XXX |
2.92mm lelaki |
2.92mm lelaki |
DC -40 GHz |
1.35 |
|
|

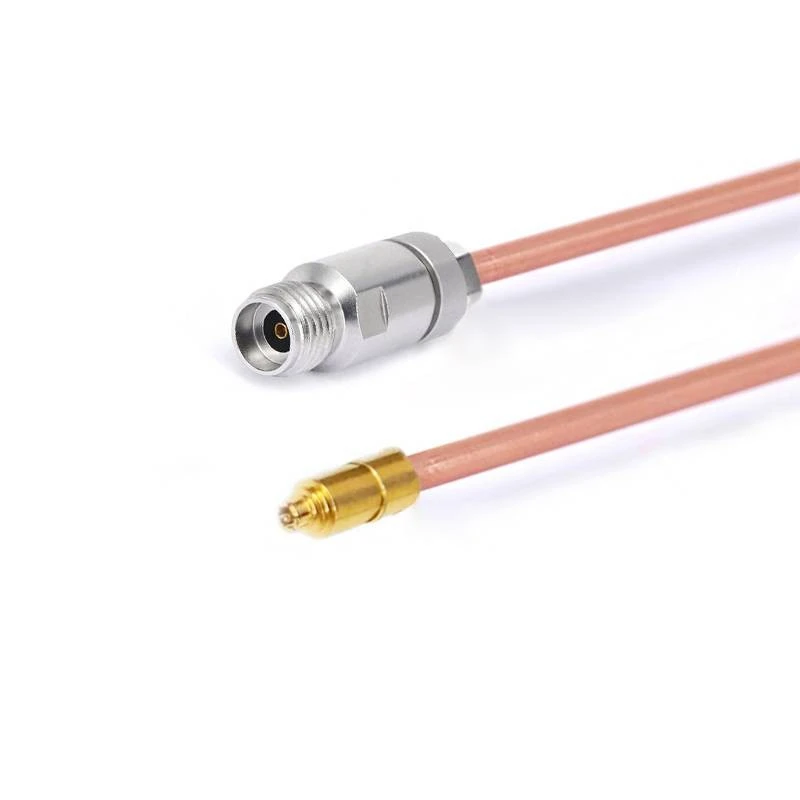

FR 710-292 mg3pf-xxx |
2.92mm lelaki |
G3PO (SMPS) Perempuan |
DC -40 GHz |
14db |
|
|

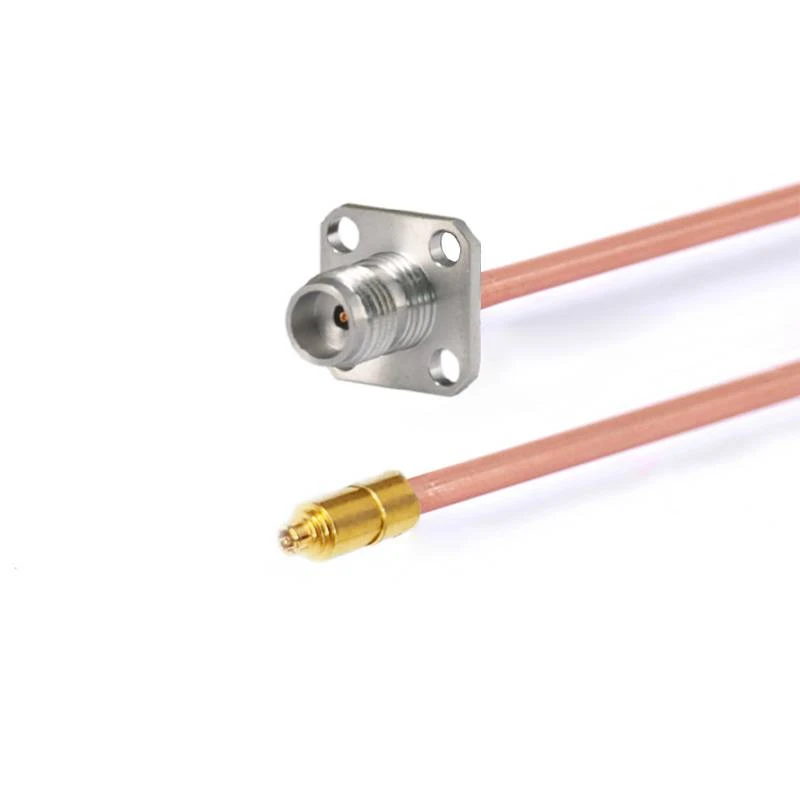

FR 710-292 ffg3pf-xxx |
Lelaki 2.92mm dengan bebibir 4 lubang |
G3PO (SMPS) Perempuan |
DC -40 GHz |
14db |
|
|
FR 710-185 mg3pf-xxx |
185mm lelaki |
G3PO (SMPS) Perempuan |
DC -67 GHz |
10db |
|
|
Fr 710-185 fg3pf-xxx |
185mm wanita |
G3PO (SMPS) Perempuan |
DC -67 GHz |
10db |
|
|
FR 710-185 ffg3pf-xxx |
Perempuan 185mm dengan bebibir 4 lubang |
G3PO (SMPS) Perempuan |
DC -67 GHz |
10db |
|
|

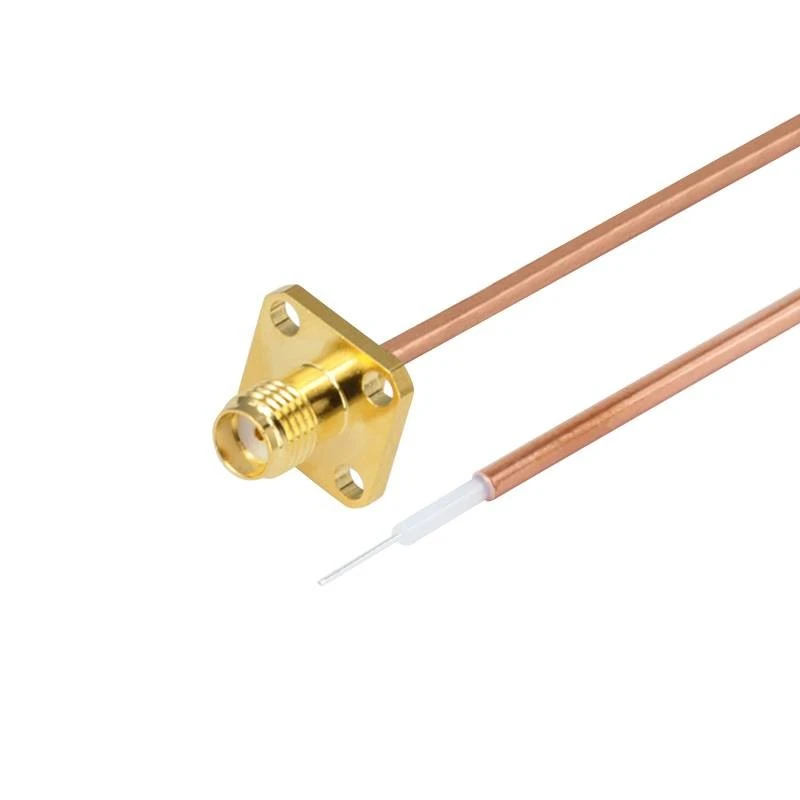

Fr 710- smff 000- xxx |
Wanita sma dengan bebibir 4 lubang |
Buka |
DC -18 GHz |
1.30 |
|
|
Fr 710- smff 000- xxx |
SMA Perempuan |
Buka |
DC -18 GHz |
1.30 |
|
|
Fr 710-292 f 000- xxx |
2.92mm wanita |
Buka |
DC -40 GHz |
1.35 |
|
|

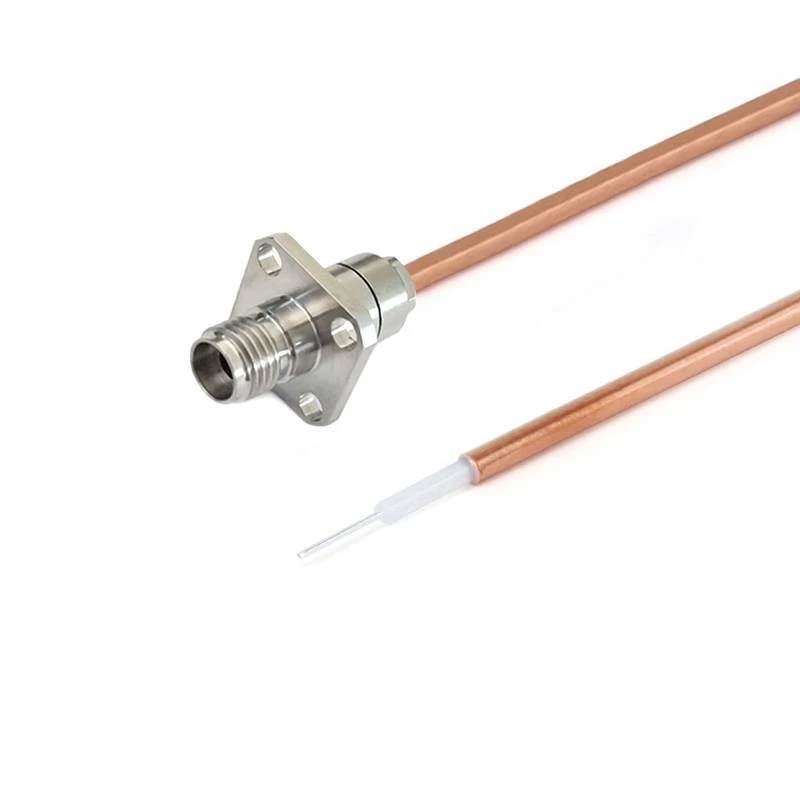

Fr 710-292 f 000- xxx |
2.92mm wanita dengan bebibir 4 lubang |
Buka |
DC -40 GHz |
1.35 |
|
|
Fr 710-24 f 000- xxx |
2.4mm wanita |
Buka |
DC -50 GHz |
1.44 |
|
|
Fr 710-24 ff 000- xxx |
2.4mm wanita |
Buka |
DC -50 GHz |
1.44 |
|
|
Fr 710-185 f 000- xxx |
1.85mm wanita |
Buka |
DC -67 GHz |
1.50 |
|
|
Fr 710-185 ff 000- xxx |
1.85mm wanita dengan bebibir 4 lubang |
Buka |
DC -67 GHz |
1.50 |
