Siri stabil fasa kerugian rendah
Dalam pemotongan hari ini - medan kelebihan seperti komunikasi, ujian elektronik, dan pengukuran, kestabilan penghantaran isyarat dan ciri -ciri kerugian yang rendah telah menjadi faktor teras yang menentukan prestasi sistem, dan keperluan yang relevan menjadi semakin ketat .
Description/kawalan
Pengenalan Produk
Dalam bidang pemotongan - medan kelebihan seperti komunikasi, ujian elektronik, dan pengukuran, kestabilan penghantaran isyarat dan ciri -ciri kerugian yang rendah telah menjadi faktor teras yang menentukan prestasi sistem, dan keperluan yang relevan menjadi semakin ketat {2} Penghantaran isyarat tepat dan cekap .
Ciri -ciri struktur produk
Ciri -ciri kerugian yang sangat rendah - yang sangat baik:
Mereka mempamerkan prestasi kerugian yang sangat rendah di bawah keadaan frekuensi yang berbeza . mengambil model FRU1/GT147A (40GHz) sebagai contoh, walaupun dalam persekitaran frekuensi tinggi sehingga 40GHz, pelemahannya hanya 2 . 85 dB per meter.
Kestabilan fasa yang luar biasa:
Mereka mempunyai ciri -ciri fasa yang sangat stabil . misalnya, apabila FRU1/GT147A beroperasi pada kekerapan 10GHz, kestabilan fasa mekanikalnya dapat mencapai 10GHz/3 darjah; Apabila kekerapan adalah 18GHz, ia boleh mencapai fasa 18GHz/5 darjah. yang stabil dengan berkesan dapat menindas turun naik fasa semasa penghantaran isyarat, sebahagian besarnya mengelakkan gangguan dan gangguan yang disebabkan oleh fasa yang tidak stabil {{10} Sistem .
Liputan Frekuensi Lebar:
Produk ini mempunyai pelbagai liputan frekuensi yang luas, yang merangkumi dari arus langsung (dc) hingga 110GHz . model pemasangan kabel yang berbeza boleh disesuaikan dengan tepat kepada julat frekuensi yang berbeza untuk memenuhi keperluan aplikasi yang pelbagai .
Permohonan produk
Dalam pengujian ruang anechoic gelombang mikro, mereka menyambungkan peralatan ujian dan peranti yang diuji, dan ciri -ciri penghantaran isyarat stabil mereka memastikan ketepatan dan kebolehpercayaan hasil ujian . sebagai komponen penyambung utama dalam instrumen seperti penganalisis rangkaian dan penganalisis spektrum, mereka menjamin pengukuran yang lemah oleh instrumen, memberi sokongan kepada instrumen Pemeriksaan .
Nota penting
1. Untuk perhimpunan kabel panjang adat, jangan lupa untuk meninggalkan maklumat panjang anda pada halaman checkout;
2. Semua perhimpunan kabel boleh disediakan dengan pasangan atau kumpulan yang dipadankan fasa; Sekiranya anda memerlukan kabel untuk dipadankan fasa, sila hantar e -mel kepada kami: sales@flexirf.com
Data spesifikasi produk
|
Konfigurasi |
|
|

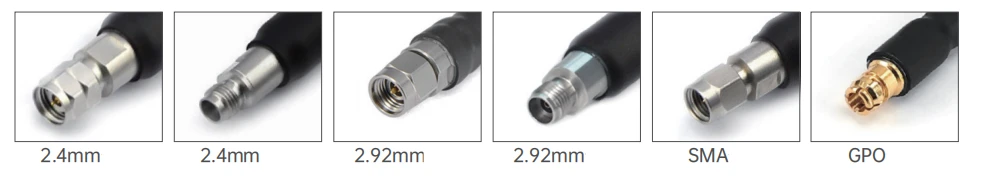

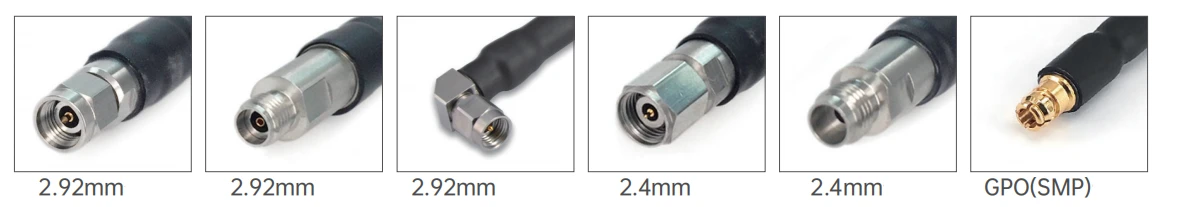

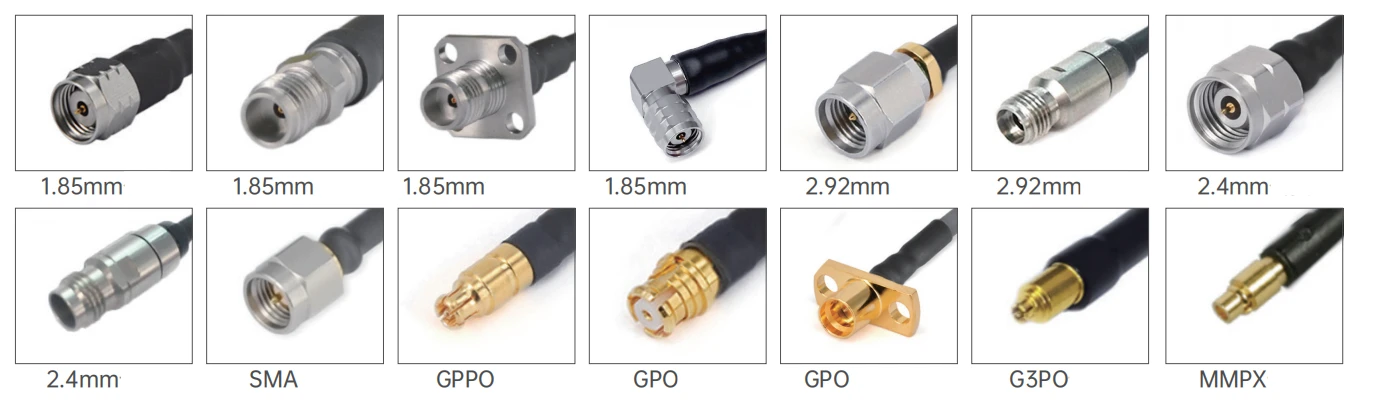

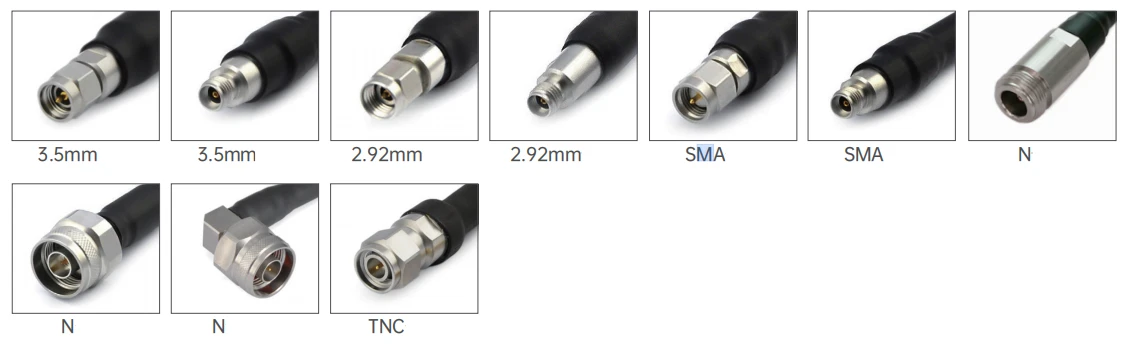

Penyambung 1 jenis |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N/TNC |
|
Penyambung 1 impedans |
50 ohm |
|
Penyambung 1 polariti |
Standard |
|
Penyambung 2 jenis |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N/TNC |
|
Penyambung 2 impedans |
50 ohm |
|
Penyambung 2 polariti |
Standard |
|
Kaedah Gunung Penyambung |
Tiada |
|
Gaya badan penyambung |
Sudut lurus dan kanan |
|
Maklumat bahan |
|
|
Hubungan pusat |
Tembaga emas bersalut, berilium tembaga bersalut |
|
Kenalan luar |
Tembaga emas bersalut, berilium tembaga bersalut, keluli tahan karat passivated |
|
Badan |
Emas tembaga bersalut, berilium tembaga emas, keluli tahan karat pasvasi |
|
Dielektrik |
PEI/PTFE |
|
Data alam sekitar |
|
|
Julat suhu |
-40 ijazah ke +165 darjah |
|
2011/65/EU (ROHS) |
Patuh |
Jenis produk
| FRU1/GT147A Perhimpunan kabel fasa stabil Rendah (40GHz) | ||||
 |
Diameter Bahan Struktur (mm) |
|||
|
1 |
Konduktor dalaman |
Keluli berpakaian tembaga bersalut perak |
0.91±0.05 |
|
|
2 |
Penebat |
PTFE pepejal |
2.69±0.05 |
|
|
3 |
Perisai dalaman |
Band tembaga bersalut perak |
2.86±0.05 |
|
|
4 |
Perisai luar |
Braiding dawai tembaga bersalut perak |
3.28±0.05 |
|
|
5 |
jaket |
FEP |
3.73±0.13 |
|
| Pelemahan, kuasa (keadaan ujian di paras laut 20 darjah) | |||||
|
Kekerapan (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Pelemahan (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Kuasa (w) |
380 |
120 |
90 |
75 |
65 |
| Sifat elektrik dan mekanikal | |||||||
|
Kekerapan (GHz) |
Impedans (Ω) |
Kadar penghantaran |
Kapasitansi |
Melindungi |
Suhu operasi julat |
Radius lenturan minimum |
Mekanikal Kestabilan fasa |
|
40 |
50 |
77% |
86 pf/m |
>100dB |
-65 darjah ~ +165 darjah |
6.35mm |
10GHz/3 darjah 18GHz/5 darjah |
|
Model biasa dan petunjuk teknikal
|
|||||||
|
Gambar |
Sku |
Penyambung 1 |
Penyambung 2 |
Freqency |
Kembali Rugi/VSWR |
|
|

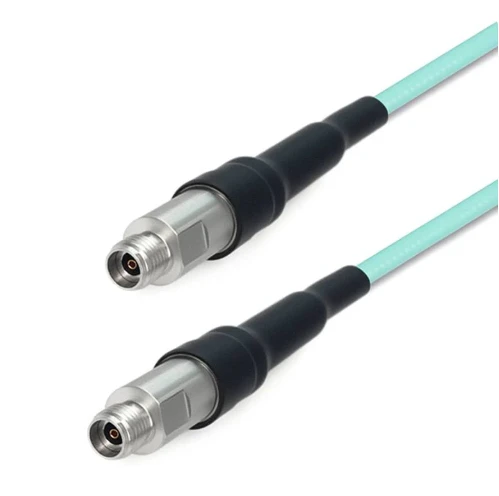

Fru 1-292 f292f-xxx |
2.92mm wanita |
2.92mm wanita |
DC -40 GHz |
1.44 |
|
|
Fru 1-292 m292m-xxx |
2.92mm lelaki |
2.92mm lelaki |
DC -40 GHz |
1.44 |
|
|

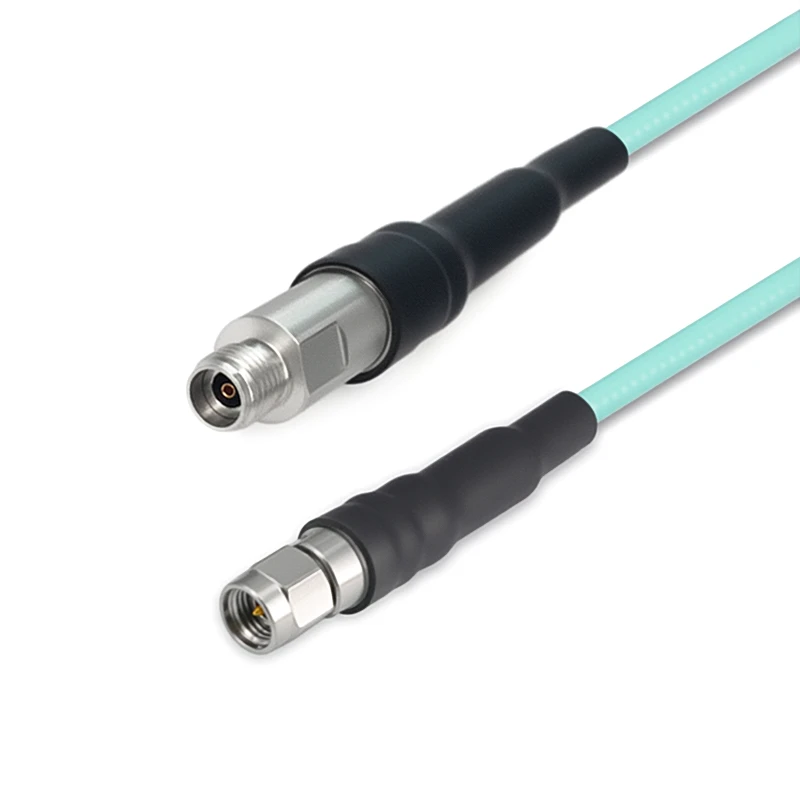

Fru 1-292 m292f-xxx |
2.92mm lelaki |
2.92mm wanita |
DC -40 GHz |
1.44 |
| FRU2/GT3506 Perhimpunan kabel fasa stabil Rendah (65GHz) | ||||
|
|
Diameter Bahan Struktur (mm) |
|||
|
1 |
Konduktor dalaman |
Keluli berpakaian tembaga bersalut perak |
0.51±0.05 |
|
|
2 |
Penebat |
PTFE pepejal |
1.38±0.05 |
|
|
3 |
Perisai dalaman |
Band tembaga bersalut perak |
1.58±0.05 |
|
|
4 |
Perisai luar |
Braiding dawai tembaga bersalut perak |
1.90±0.05 |
|
|
5 |
jaket |
FEP |
2.20±0.13 |
|
| Pelemahan, kuasa (keadaan ujian di paras laut 20 darjah) | ||||||||||
|
Kekerapan (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Pelemahan (db/m) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Kuasa (w) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Sifat elektrik dan mekanikal | |||||||
|
Kekerapan (GHz |
Impedans (Ω) |
Kadar penghantaran |
Kapasitansi |
Melindungi |
Suhu operasi julat |
Radius lenturan minimum |
Dielektrik menahan voltan |
|
67GHz |
50Ω |
82% |
94pf/m |
>90db |
-55 darjah ~ +125 darjah |
11mm |
800V@DC |
|
Model biasa dan petunjuk teknikal
|
|||||||
|
Gambar |
Sku |
Penyambung 1 |
Penyambung 2 |
Freqency |
Kembali Rugi/VSWR |
|
|

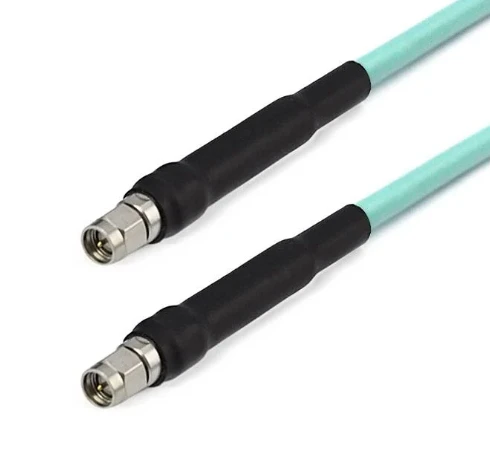

Fru 2- smmsmm-xxx |
Lelaki sma |
Lelaki sma |
DC -26.5 GHz |
1.30 |
|
|
Fru 2- smmgpf-xxx |
Lelaki sma |
GPO (SMP) Perempuan |
DC -26.5 GHz |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
Lelaki sma |
GPO (SMP) wanita dengan sudut yang betul |
DC -26.5 GHz |
12db |
|
|
Fru 2- smmgppf-xxx |
Lelaki sma |
GPPO (MINI-SMP) Perempuan |
DC -26.5 GHz |
13db |
|
|
Fru 2- smmgppwf-xxx |
Lelaki sma |
GPPO (Mini-SMP) wanita dengan sudut yang betul |
DC -26.5 GHz |
12db |
|
|
Fru 2- smffgpf-xxx |
Wanita sma dengan bebibir 4 lubang |
GPO (SMP) Perempuan |
DC -18 GHz |
1.30 |
|
|
Fru 2- smffgppf-xxx |
Wanita sma dengan bebibir 4 lubang |
GPPO (MINI-SMP) Perempuan |
DC -18 GHz |
16db |
|
|
Fru 2-292 m292m-xxx |
2.92mm lelaki |
2.92mm lelaki |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2.92mm lelaki |
GPO (SMP) Perempuan |
DC -40 GHz |
14db |
|
|

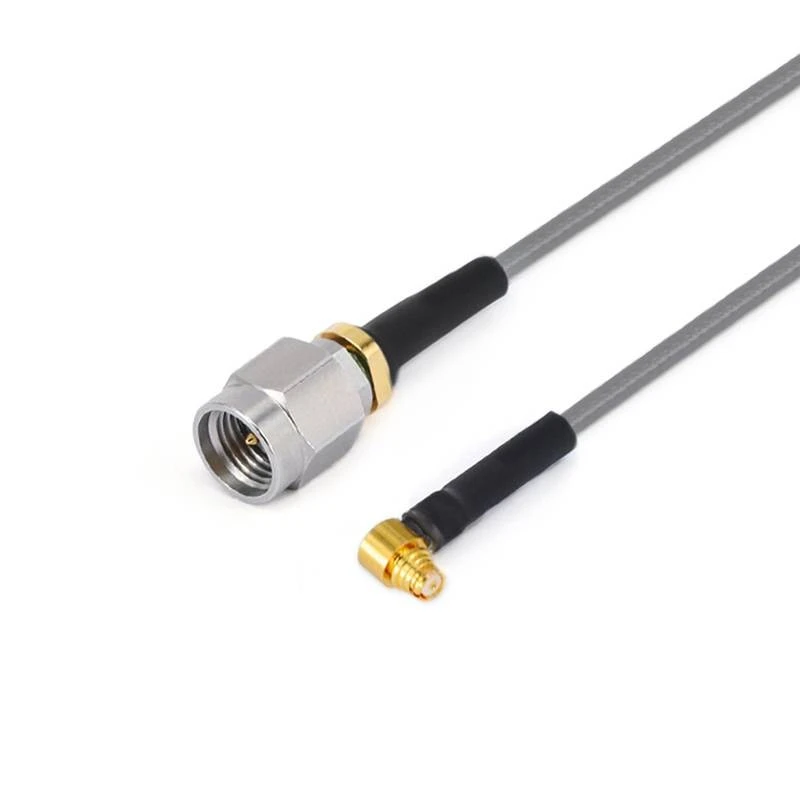

Fru 2-292 mgpwf-xxx |
2.92mm lelaki |
GPO (SMP) wanita dengan sudut yang betul |
DC -40 GHz |
12db |
|
|
Fru 2-292 mmmpxm-xxx |
2.92mm lelaki |
Lelaki mmpx |
DC -40 GHz |
14db |
|
|
Fru 2-292 mmmpxf-xxx |
2.92mm lelaki |
Mmpx wanita |
DC -40 GHz |
14db |
|
|
Fru 2-292 mg3pf-xxx |
2.92mm lelaki |
G3PO (SMPS) Perempuan |
DC -40 GHz |
14db |
|
|
Fru 2-292 mgppwf-xxx |
2.92mm lelaki |
GPPO (Mini-SMP) wanita dengan sudut yang betul |
DC -40 GHz |
12db |
|
|
Fru 2-292 m24m-xxx |
2.92mm lelaki |
2.4mm lelaki |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2.92mm lelaki |
GPPO (MINI-SMP) Perempuan |
DC -40 GHz |
14db |
|
|
Fru 2-292 fg3pf-xxx |
2.92mm wanita |
G3PO (SMPS) Perempuan |
DC -40 GHz |
14db |
|
|
Fru 2-292 ffg3pf-xxx |
2.92mm wanita dengan bebibir 4 lubang |
G3PO (SMPS) Perempuan |
DC -40 GHz |
14db |
|
|
Fru 2-292 fmmpxm-xxx |
2.92mm wanita |
Lelaki mmpx |
DC -40 GHz |
14db |
|
|
Fru 2-292 ffmmpxm-xxx |
2.92mm wanita dengan bebibir 4 lubang |
Lelaki mmpx |
DC -40 GHz |
14db |
|
|
Fru 2-292 ffgpf-xxx |
2.92mm wanita dengan bebibir 4 lubang |
GPO (SMP) Perempuan |
DC -40 GHz |
14db |
|
|
Fru 2-24 m24m-xxx |
2.4mm lelaki |
2.4mm lelaki |
DC -50 GHz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2.4mm lelaki |
GPO (SMP) Perempuan |
DC -40 GHz |
14db |
|
|
Fru 2-24 mgpwf-xxx |
2.4mm lelaki |
GPO (SMP) wanita dengan sudut yang betul |
DC -40 GHz |
12db |
|
|
Fru 2-24 mmmpxm-xxx |
2.4mm lelaki |
Lelaki mmpx |
DC -50 GHz |
10db |
|
|
Fru 2-24 mmmpxm-xxx |
2.4mm lelaki |
Lelaki mmpx |
DC -50 GHz |
10db |
|
|
Fru 2-24 mgppf-xxx |
2.4mm lelaki |
GPPO (MINI-SMP) Perempuan |
DC -50 GHz |
10db |
|
|
Fru 2-24 mgppwf-xxx |
2.4mm lelaki |
GPPO (Mini-SMP) wanita dengan sudut yang betul |
DC -50 GHz |
10db |
|
|
Fru 2-24 ffgpf-xxx |
2.4mm wanita dengan bebibir 4 lubang |
GPO (SMP) Perempuan |
DC -50 GHz |
10db |
|
|
Fru 2-24 ffgppf-xxx |
2.4mm wanita dengan bebibir 4 lubang |
GPPO (MINI-SMP) Perempuan |
DC -50 GHz |
10db |
|
|

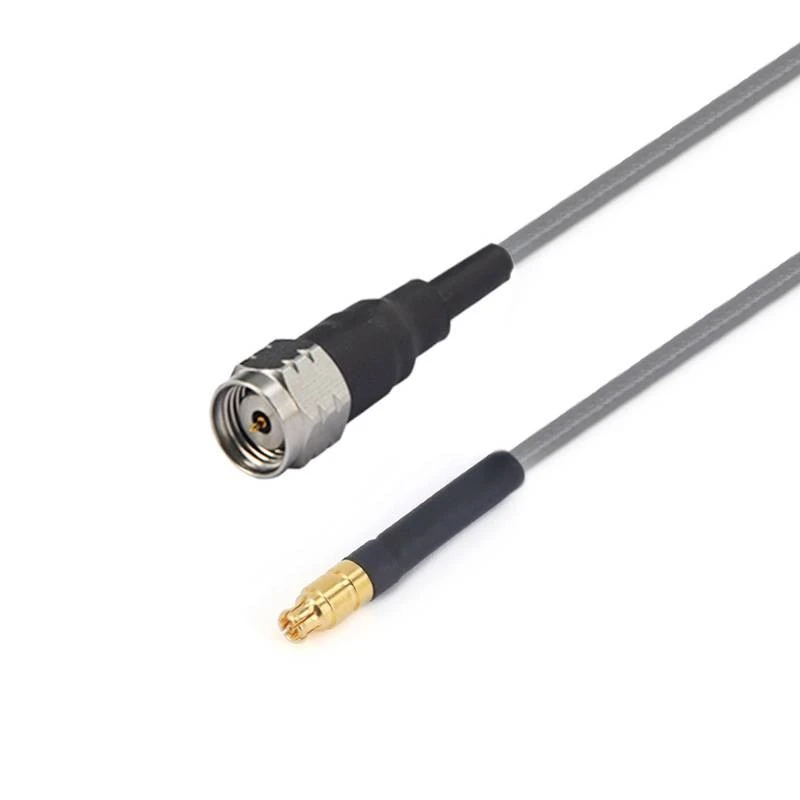

Fru 2-185 mgppf-xxx |
1.85mm lelaki |
GPPO (MINI-SMP) Perempuan |
DC -67 GHz |
10db |
|
|
Fru 2-185 wmgppf-xxx |
Lelaki 1.85mm dengan sudut yang betul |
GPPO (MINI-SMP) Perempuan |
DC -67 GHz |
10db |
|
|
Fru 2-185 mg3pf-xxx |
1.85mm lelaki |
G3PO (SMPS) Perempuan |
DC -67 GHz |
10db |
|
|
Fru 2-185 mmmpxm-xxx |
1.85mm lelaki |
Lelaki mmpx |
DC -67 GHz |
10db |
|
|
Fru 2-185 mmmpxf-xxx |
1.85mm lelaki |
Mmpx wanita |
DC -67 GHz |
10db |
|
|
Fru 2-185 fgppf-xxx |
1.85mm wanita |
GPPO (MINI-SMP) Perempuan |
DC -67 GHz |
10db |
|
|
Fru 2-185 ffgppf-xxx |
1.85mm wanita dengan bebibir 4 lubang |
GPPO (MINI-SMP) Perempuan |
DC -67 GHz |
10db |
|
|
Fru 2-185 fg3pf-xxx |
1.85mm wanita |
G3PO (SMPS) Perempuan |
DC -67 GHz |
10db |
|
|
Fru 2-185 ffg3pf-xxx |
1.85mm wanita dengan bebibir 4 lubang |
GPPO (MINI-SMP) Perempuan |
DC -67 GHz |
10db |
|
|
Fru 2-185 fmmpxm-xxx |
1.85mm wanita |
Lelaki mmpx |
DC -67 GHz |
10db |
|
|

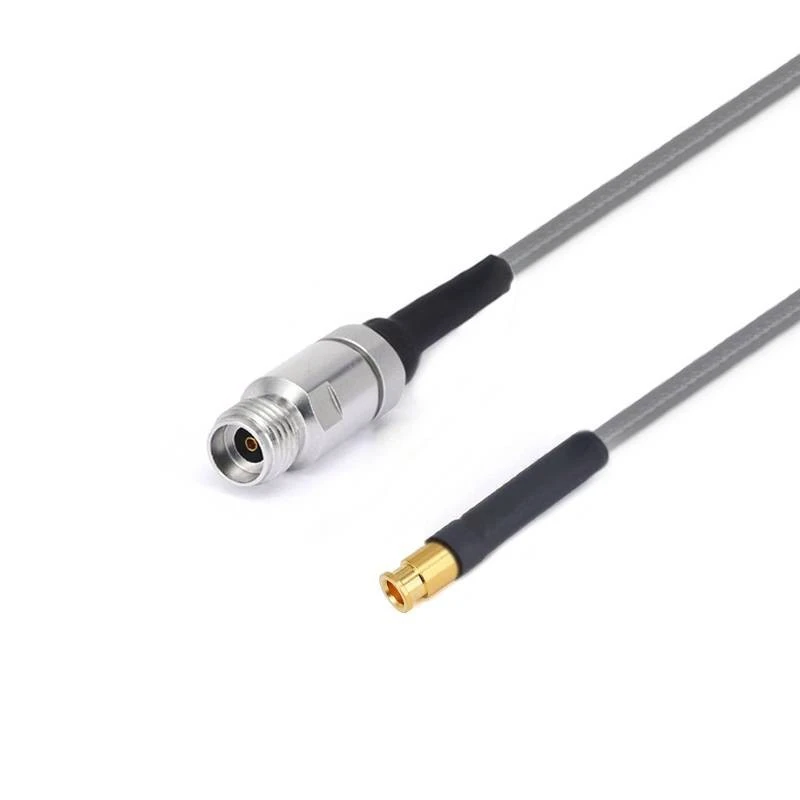

Fru 2-185 fmmpxf-xxx |
1.85mm wanita |
Mmpx wanita |
DC -67 GHz |
10db |
| FRU3/GT3507 Perhimpunan kabel fasa stabil Rendah (40GHz) | ||||
|
|
Diameter Bahan Struktur (mm) |
|||
|
1 |
Konduktor dalaman |
Keluli berpakaian tembaga bersalut perak |
0.91±0.05 |
|
|
2 |
Penebat |
PTFE pepejal |
2.69±0.05 |
|
|
3 |
Perisai dalaman |
Band tembaga bersalut perak |
2.86±0.05 |
|
|
4 |
Perisai luar |
Braiding dawai tembaga bersalut perak |
3.28±0.05 |
|
|
5 |
jaket |
FEP |
3.73±0.13 |
|
| Pelemahan, kuasa (keadaan ujian di paras laut 20 darjah) | |||||
|
Kekerapan (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Pelemahan (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Kuasa (w) |
380 |
120 |
90 |
75 |
65 |
|
Sifat elektrik dan mekanikal |
|||||||
|
Kekerapan (GHz) |
Impedans (Ω) |
Kadar penghantaran |
Kapasitansi |
Melindungi |
Suhu operasi julat |
Radius lenturan minimum |
Mekanikal Kestabilan fasa |
|
40 |
50 |
85% |
86 pf/m |
>90db |
-65 darjah ~ +165 darjah |
11mm |
10GHz/3 darjah 18GHz/5 darjah |
|
Model biasa dan petunjuk teknikal
|
|||||||
|
Gambar |
Sku |
Penyambung 1 |
Penyambung 2 |
Freqency |
Kembali Rugi/VSWR |
|
|
Fru 3-292 m292m-xxx |
2.92mm lelaki |
2.92mm lelaki |
DC -40 GHz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2.92mm lelaki |
2.4mm lelaki |
DC -40 GHz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2.4mm lelaki |
2.4mm lelaki |
DC -40 GHz |
1.35 |
| FRA3/GT2501 Perhimpunan kabel fasa stabil FRA3/GT2501 (26.5GHz) | ||||
|
|
Diameter Bahan Struktur (mm) |
|||
|
1 |
Konduktor dalaman |
Keluli berpakaian tembaga bersalut perak |
1.45±0.05 |
|
|
2 |
Penebat |
PTFE pepejal |
3.99±0.05 |
|
|
3 |
Perisai dalaman |
Band tembaga bersalut perak |
4.19±0.05 |
|
|
4 |
Perisai luar |
Braiding dawai tembaga bersalut perak |
4.42±0.05 |
|
|
5 |
jaket |
FEP |
5.21±0.13 |
|
| Pelemahan, kuasa (keadaan ujian di paras laut 20 darjah) | |||||
|
Kekerapan (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Pelemahan (db/m) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Kuasa (w) |
800 |
350 |
--- |
100 |
--- |
|
Sifat elektrik dan mekanikal |
|||||||
|
Kekerapan (GHz) |
Impedans (Ω) |
Kadar penghantaran |
Kapasitansi |
Melindungi |
Suhu operasi julat |
Radius lenturan minimum |
Mekanikal Kestabilan fasa |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100dB |
-65 darjah ~ +165 darjah |
6.35mm |
10GHz/3 darjah 18GHz/5 darjah |
|
Model biasa dan petunjuk teknikal
|
|||||||
|
Gambar |
Sku |
Penyambung 1 |
Penyambung 2 |
Freqency |
Kembali Rugi/VSWR |
|
|

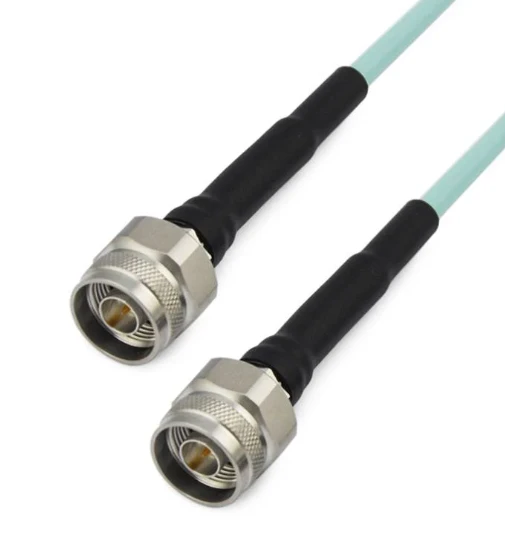

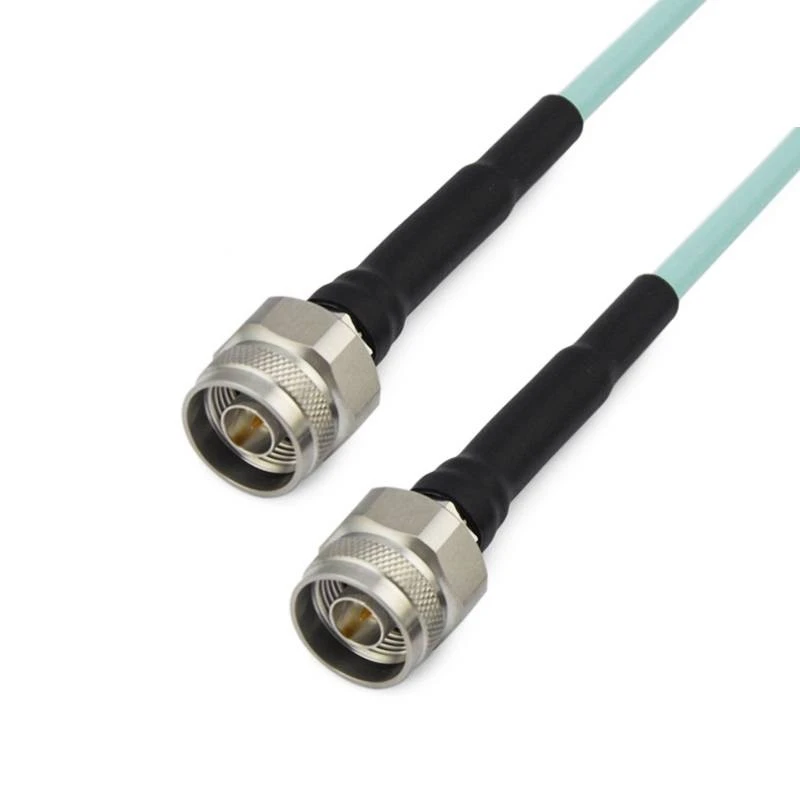

Fra 3- nmnm-xxx |
N Lelaki |
N Lelaki |
DC -18 GHz |
1.25 |
|
|

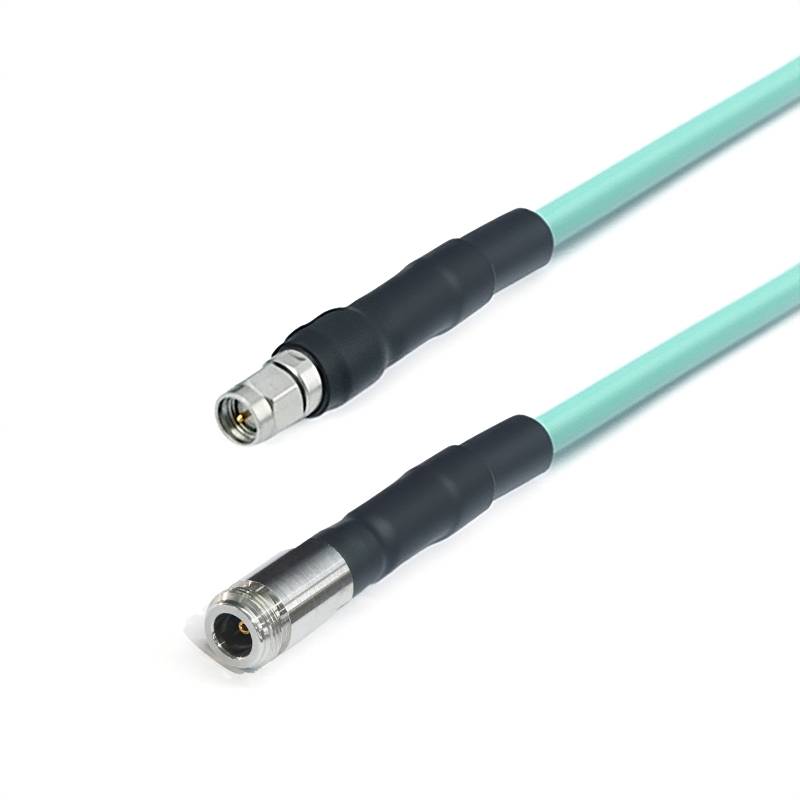

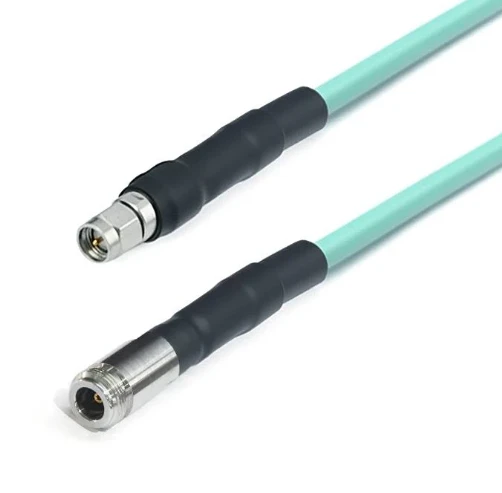

Fra 3- nfsmm-xxx |
N Perempuan |
Lelaki sma |
DC -18 GHz |
1.25 |
|
|

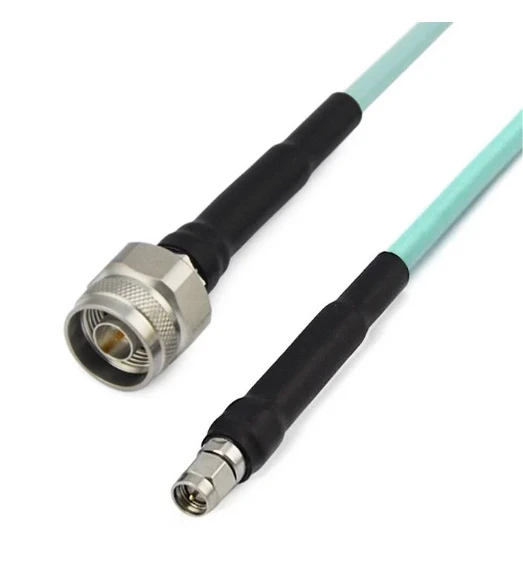

Fra 3- nmsmm-xxx |
N Lelaki |
Lelaki sma |
DC -18 GHz |
1.25 |
|
|
Fra 3- Smmsmm-xxx |
Lelaki sma |
Lelaki sma |
DC -18 GHz |
1.25 |
|
|

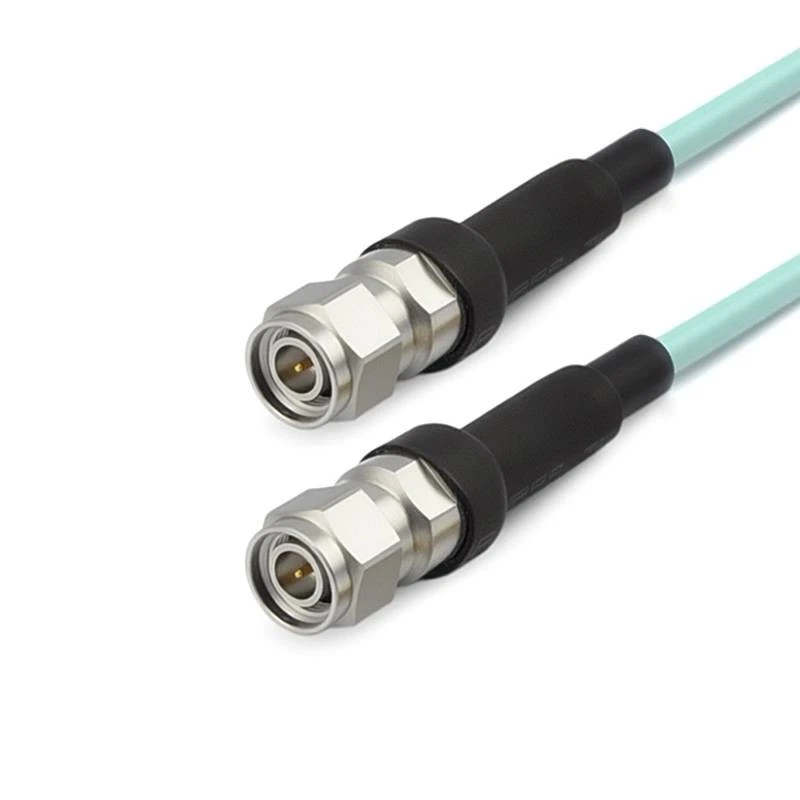

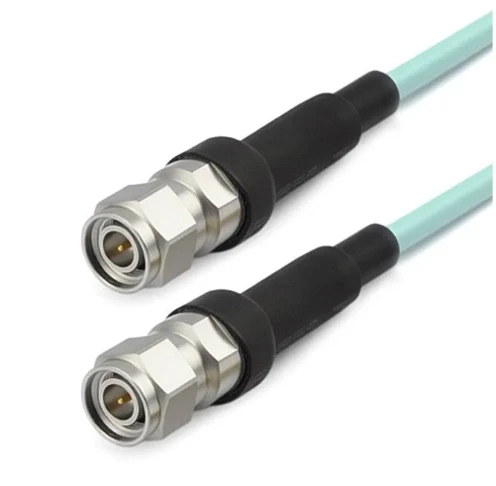

Fra 3- tncmtncm-xxx |
Lelaki TNC |
Lelaki TNC |
DC -18 GHz |
1.30 |
Cool tags: siri stabil fasa kerugian yang rendah, pengeluar siri fasa rendah Amerika Syarikat, pembekal, kilang, Kabel pemasangan FRA3 FRU2 FRU3, kabel sepaksi yang boleh dibentuk tangan, Siri stabil fasa kerugian rendah, perhimpunan kabel RF, Perhimpunan kabel siri RG, Perhimpunan kabel separuh tegar
Hantar pertanyaan
Anda mungkin juga berminat
