Perhimpunan kabel siri RG
Perhimpunan kabel frekuensi rendah RG siri (DC -3 GHz) adalah sejenis komponen kabel dengan prestasi dan senario aplikasi tertentu . liputan frekuensi mereka dengan jelas termasuk band DC ke 3GHz, memenuhi keperluan penghantaran isyarat yang pelbagai dalam julat kekerapan ini .
Description/kawalan
Pengenalan Produk
Perhimpunan kabel frekuensi rendah RG (DC -3 GHz) adalah sejenis komponen kabel dengan prestasi tertentu dan senario aplikasi . liputan frekuensi mereka dengan jelas termasuk band DC hingga 3GHz, memenuhi keperluan penghantaran RG316, dan RG 223.
Kabel frekuensi RG rendah FlexIRF mempamerkan imuniti gangguan elektromagnet yang sangat baik dan fleksibiliti yang baik . mereka ringan dan mempunyai sifat seperti rintangan suhu tinggi, rintangan kelembapan, dan rintangan kakisan .
Ciri -ciri struktur produk
Konduktor dalaman kabel frekuensi rendah RG diperbuat daripada pelbagai keluli berpakaian tembaga perak - bersalut perak (SCCS) . Bahan ini bukan sahaja memastikan kekonduksian elektrik dan fleksibiliti yang sangat baik tetapi juga meningkatkan prestasi penghantaran isyarat dan rintangan kakisan melalui proses penyaduran perak .
Dielektrik:Polytetrafluoroethylene (PTFE) . PTFE mempunyai sifat penebat elektrik yang sangat baik, kestabilan kimia, dan rintangan suhu tinggi, yang dapat mengasingkan konduktor dari persekitaran luaran dan mengurangkan kebocoran isyarat dan gangguan .
Perisai:Dibina dengan tembaga bersalut perak (SPC) Braiding . Lapisan perisai ini dengan berkesan menghalang gangguan elektromagnet luaran dari menembusi dalaman kabel sambil menghalang kebocoran isyarat dalaman, memastikan penghantaran isyarat stabil dan utuh .
Permohonan produk
Bidang Elektronik Perindustrian:
Digunakan untuk peralatan automasi perindustrian, seperti penghantaran isyarat frekuensi tinggi dalam sensor, sistem kawalan perindustrian, dan peranti pemantauan, memenuhi keperluan kawalan ketepatan tinggi dan pemerolehan data dalam persekitaran perindustrian .
Bidang komunikasi:
Digunakan untuk ujian pengeluaran peranti komunikasi (seperti telefon bimbit, modul WiFi, modul GPS, serta sambungan isyarat antara antena dan modul . ia memastikan penghantaran isyarat yang stabil dalam jalur kekerapan DC -3 untuk peralatan komunikasi tanpa wayar .
Nota penting
1. Untuk perhimpunan kabel panjang adat, jangan lupa untuk meninggalkan maklumat panjang anda pada halaman checkout;
2. Semua perhimpunan kabel boleh disediakan dengan pasangan atau kumpulan yang dipadankan fasa; Sekiranya anda memerlukan kabel untuk dipadankan fasa, sila hantar e -mel kepada kami: sales@flexirf.com
Data spesifikasi produk
|
Konfigurasi |
|
|

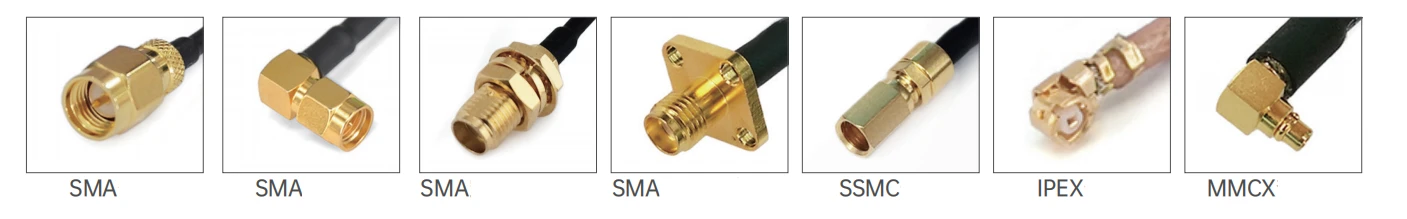

Penyambung 1 jenis |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Penyambung 1 impedans |
50 ohm |
|
Penyambung 1 polariti |
Standard |
|
Penyambung 2 jenis |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Penyambung 2 impedans |
50 ohm |
|
Penyambung 2 polariti |
Standard |
|
Kaedah Gunung Penyambung |
Tiada |
|
Gaya badan penyambung |
Sudut lurus dan kanan |
|
Maklumat bahan |
|
|
Hubungan pusat |
Tembaga emas bersalut, berilium tembaga bersalut |
|
Kenalan luar |
Tembaga emas bersalut, berilium tembaga bersalut, keluli tahan karat passivated |
|
Badan |
Emas tembaga bersalut, berilium tembaga emas, keluli tahan karat passivated |
|
Dielektrik |
Ptfe |
|
Data alam sekitar |
|
|
Julat suhu |
-40 ijazah ke +165 darjah |
|
2011/65/EU (ROHS) |
Patuh |
Jenis produk
|
FRR3/RG316 RG Series Cable Assemblies (3GHz) |
||||||
|
|
Diameter Bahan Struktur (mm) |
|||||
|
1 |
Konduktor dalaman |
Keluli tembaga bersalut perak |
7x0.17±0.05 |
|||
|
2 |
Penebat |
Ptfe |
1.56±0.05 |
|||
|
3 |
Perisai dalaman |
Kawat tembaga bersalut perak |
1.95±0.05 |
|||
|
4 |
jaket |
FEP |
2.56±0.13 |
|||
| Pelemahan, kuasa (keadaan ujian di paras laut 20 darjah) | |||||
|
Kekerapan (GHz) |
0.1 |
0.4 |
0.9 |
1.5 |
2.5 |
|
Pelemahan (db/m) |
0.27 |
0.54 |
0.82 |
1.06 |
1.39 |
|
Kuasa (w) |
340 |
170 |
113 |
88 |
68 |
|
Sifat elektrik dan mekanikal |
|||||||
|
Kekerapan (GHz) |
Impedans (Ω) |
Kadar penghantaran |
Kapasitansi |
Melindungi |
Suhu operasi julat |
Radius lenturan minimum |
Voltan operasi |
|
3 |
50 |
70% |
94pf/m |
>70db |
-65 darjah ~ +200 darjah |
15mm |
1200V |
|
Gambar |
Sku |
Penyambung 1 |
Penyambung 2 |
Freqency |
Kembali Rugi/VSWR |
|
|
Frr 3- Smmgpf-xxx |
Lelaki sma |
GPO Perempuan |
DC -3 GHz |
1.25 |
|
|
Frr 3- smmsmm-xxx |
Lelaki sma |
Lelaki sma |
DC -3 GHz |
1.25 |
| FRR8/RG178 RG Series Cable Assemblies (3GHz) | ||||
|
|
Diameter Bahan Struktur (mm) |
|||
|
1 |
Konduktor dalaman |
Keluli tembaga bersalut perak |
7x0.102±0.05 |
|
|
2 |
Penebat |
Ptfe |
0.86±0.05 |
|
|
3 |
Perisai dalaman |
Kawat tembaga bersalut perak |
1.30±0.05 |
|
|
4 |
jaket |
FEP |
1.86±0.13 |
|
| Pelemahan, kuasa (keadaan ujian di paras laut 20 darjah) | |||||
|
Kekerapan (GHz) |
0.1 |
0.4 |
1 |
2 |
3 |
|
Pelemahan (db/m) |
0.45 |
0.92 |
1.45 |
2.0 |
2.6 |
|
Kuasa (w) |
340 |
170 |
113 |
88 |
68 |
| Sifat elektrik dan mekanikal | |||||||
|
Kekerapan (GHz) |
Impedans (Ω) |
Kadar penghantaran |
Kapasitansi |
Melindungi |
Suhu operasi julat |
Radius lenturan minimum |
Voltan operasi |
|
3 |
50 |
70% |
94pf/m |
>70db |
-65 darjah ~ +200 darjah |
10mm |
750V |
|
Model biasa dan petunjuk teknikal
|
|||||
|
Gambar |
Sku |
Penyambung 1 |
Penyambung 2 |
Freqency |
Kembali Rugi/VSWR |
|
|

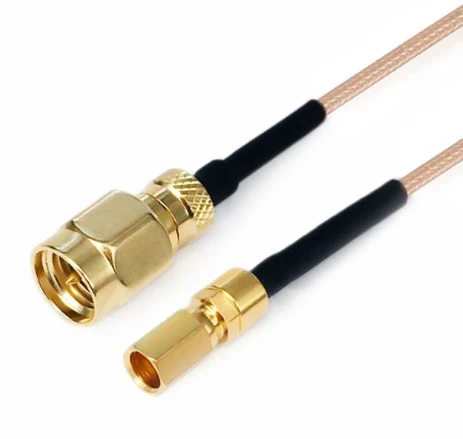

Frr 8- smmssmcf-xxx |
Lelaki sma |
SSMC Perempuan |
DC -3 GHz |
1.25 |
|
|

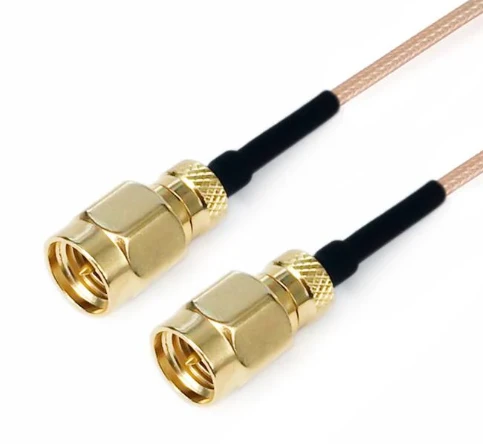

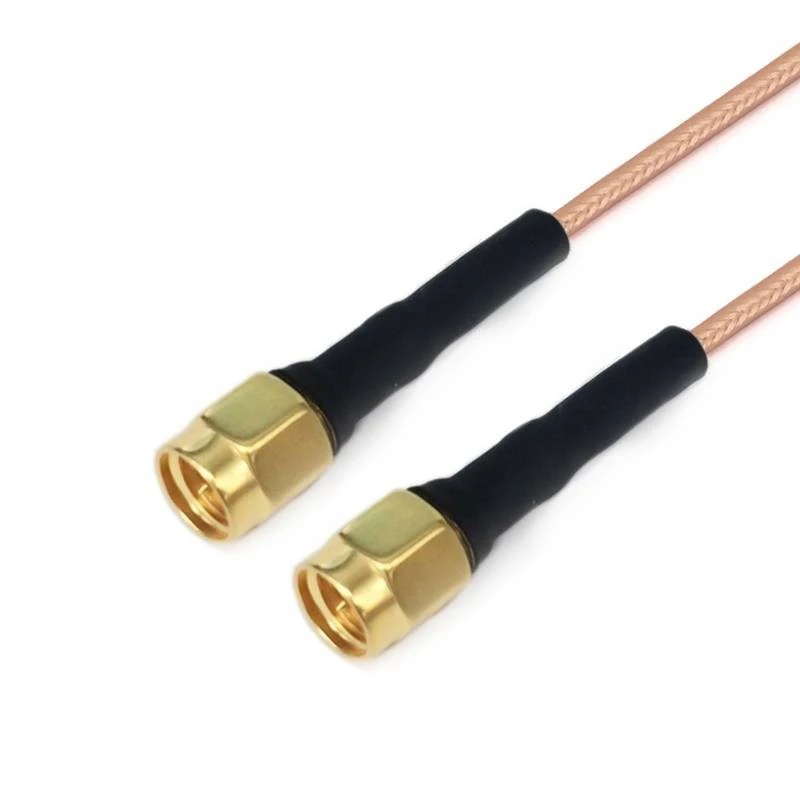

Frr 8- smmsmm-xxx |
Lelaki sma |
Lelaki sma |
DC -3 GHz |
1.25 |
|
|

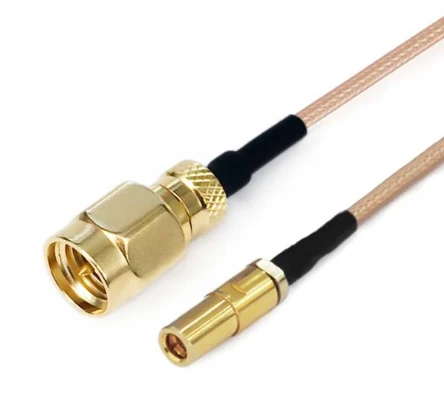

Frr 8- smmssmbf-xxx |
Lelaki sma |
SSMBF |
DC -3 GHz |
1.25 |
|
|

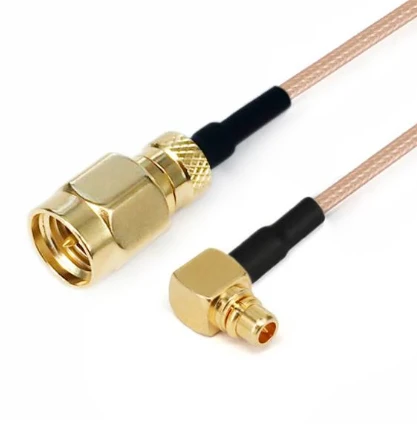

Frr 8- Smmmmcxwm-xxx |
Lelaki sma |
Sudut kanan lelaki mmcx |
DC -3 GHz |
1.30 |
|
|

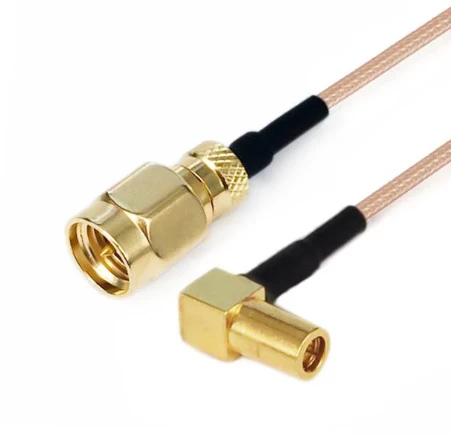

Frr 8- Smmssmbwf-xxx |
Lelaki sma |
SSMB Sudut Kanan Perempuan |
DC -3 GHz |
1.30 |
|
|

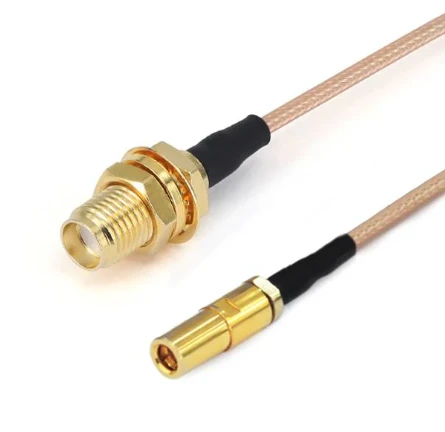

Frr 8- Smyfssmbf-xxx |
SMA Perempuan Mount Bulkhead |
SSMB Perempuan |
DC -3 GHz |
1.30 |
|
|

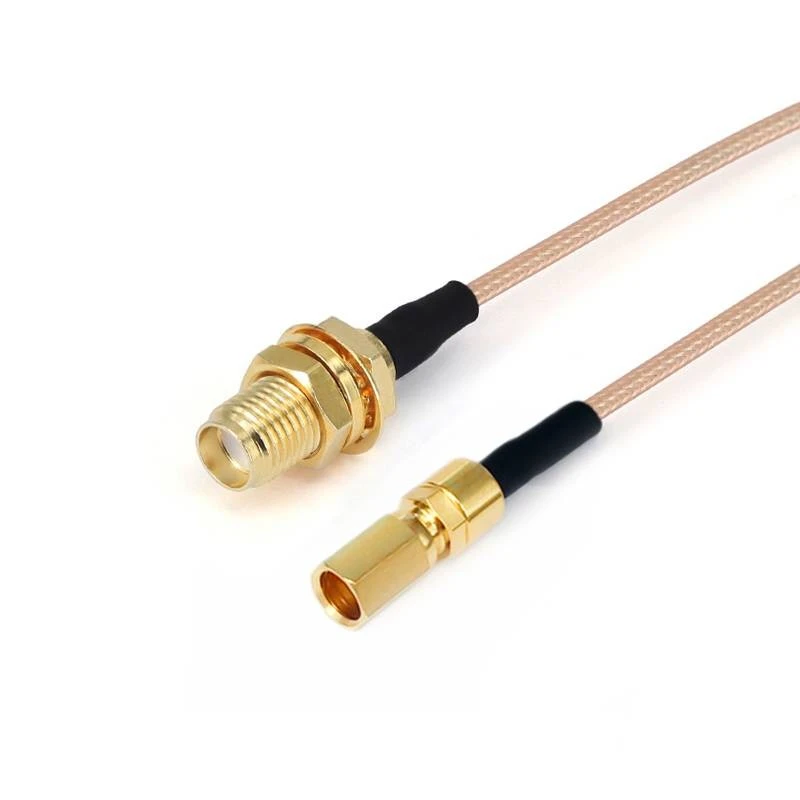

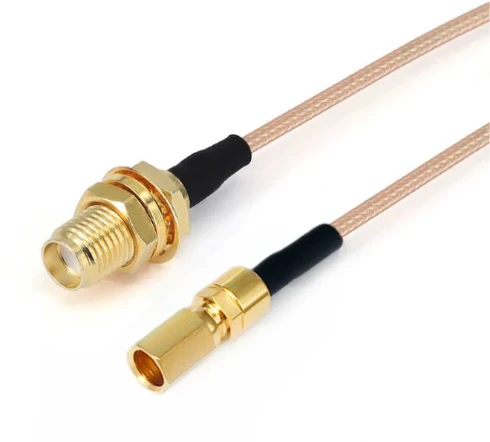

Frr 8- Smyfssmcf-xxx |
SMA Perempuan Mount Bulkhead |
SSMC Perempuan |
DC -3 GHz |
1.30 |
|
|

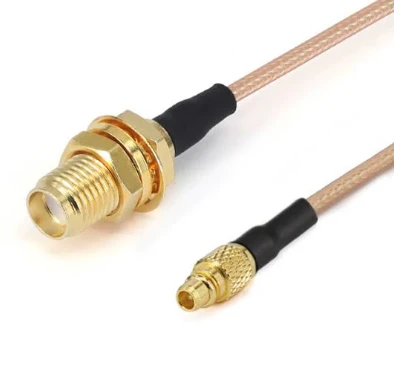

Frr 8- smyfmcxm-xxx |
SMA Perempuan Mount Bulkhead |
Lelaki mmcx |
DC -3 GHz |
1.30 |
|
|

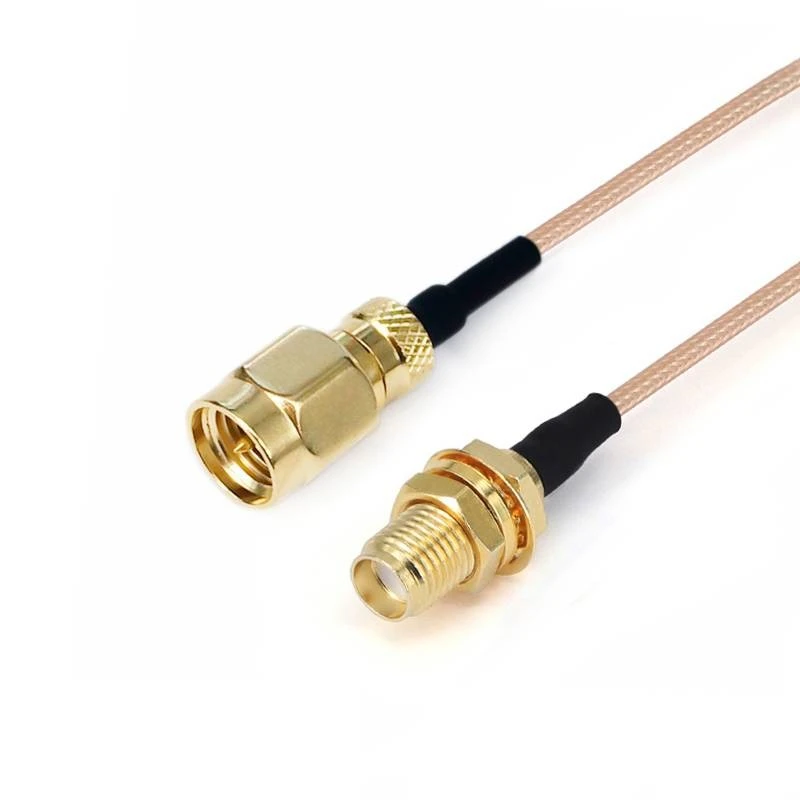

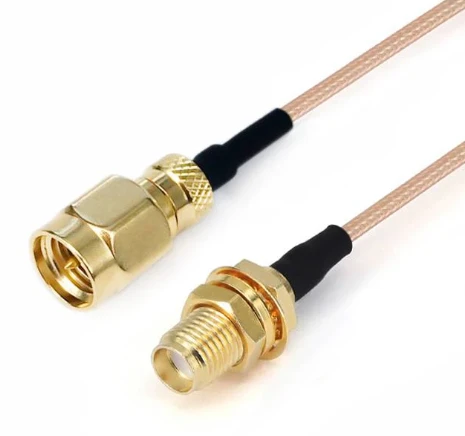

Frr 8- smmsmyf-xxx |
Lelaki sma |
SMA Perempuan Mount Bulkhead |
DC -3 GHz |
1.30 |
|
|

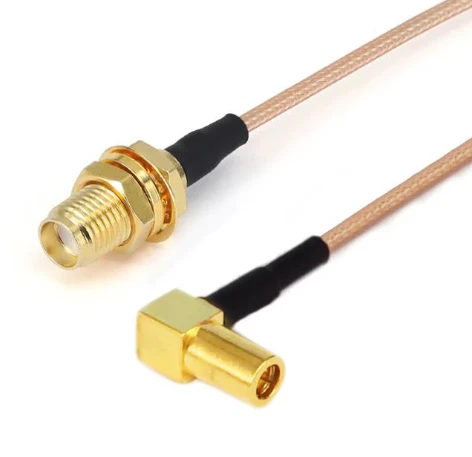

Frr 8- Smyfssmbwf-xxx |
SMA Perempuan Mount Bulkhead |
SSMB Sudut Kanan Perempuan |
DC -3 GHz |
1.30 |
|
|

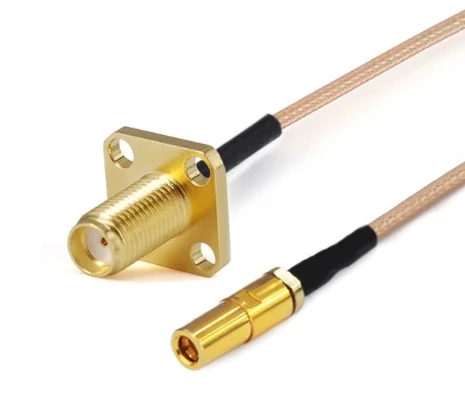

FRR 8- SMFFSSMBF-XXX |
Wanita sma dengan bebibir 4 lubang |
SSMB Perempuan |
DC -3 GHz |
1.30 |
|
|

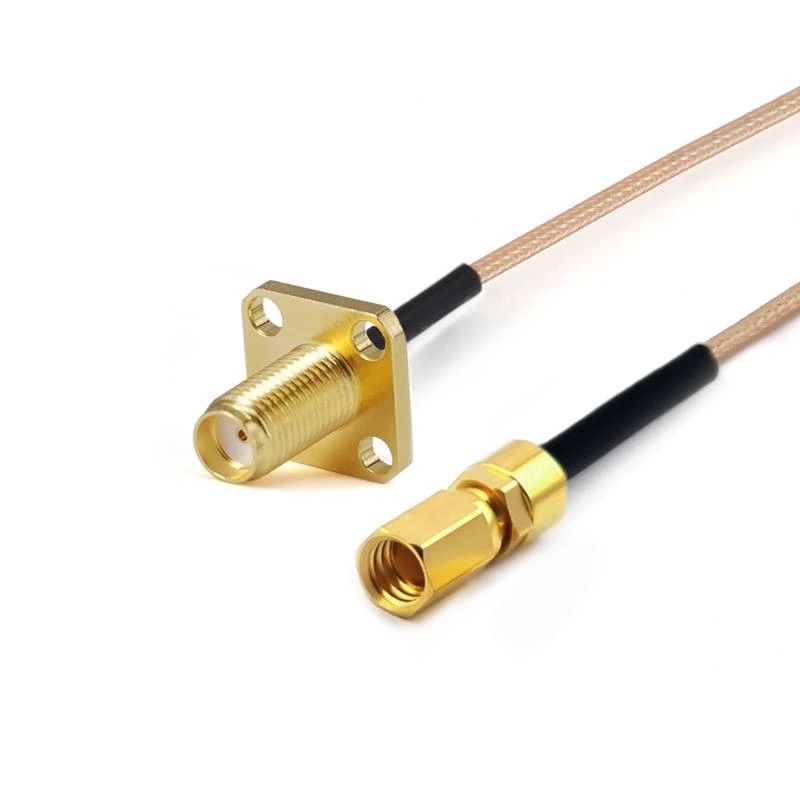

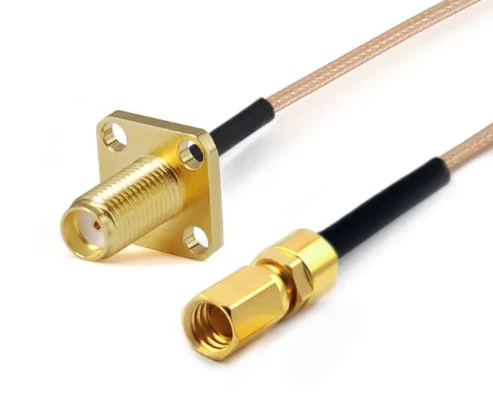

FRR 8- SMFFSSMCF-XXX |
Wanita sma dengan bebibir 4 lubang |
SSMC Perempuan |
DC -3 GHz |
1.30 |
|
|

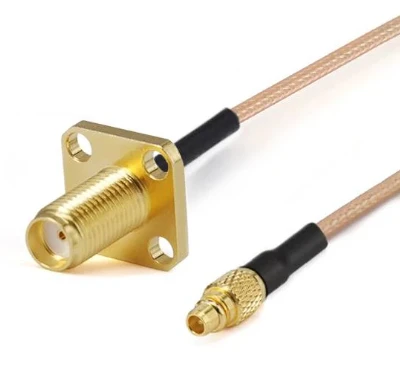

Frr 8- smffmmcxm-xxx |
Wanita sma dengan bebibir 4 lubang |
Lelaki mmcx |
DC -3 GHz |
1.30 |
|
|

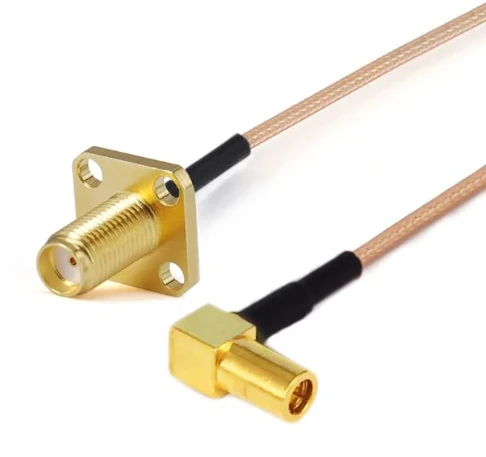

FRR 8- SMFFSSMBWF-XXX |
Wanita sma dengan bebibir 4 lubang |
SSMB Sudut Kanan Perempuan |
DC -3 GHz |
1.30 |
|
|

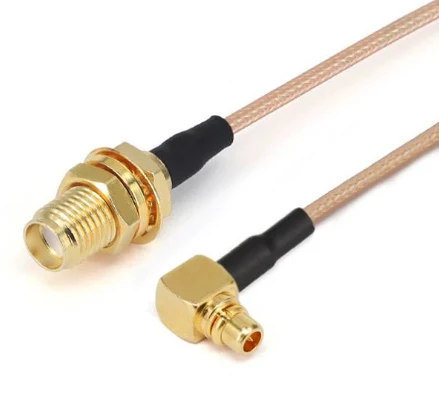

Frr 8- smyfmcxwm-xxx |
SMA Perempuan Mount Bulkhead |
Sudut kanan lelaki mmcx |
DC -3 GHz |
1.30 |
|
|
FRR 8- SMFFMMCXWM-XXX |
Wanita sma dengan bebibir 4 lubang |
Sudut kanan lelaki mmcx |
DC -3 GHz |
1.30 |
