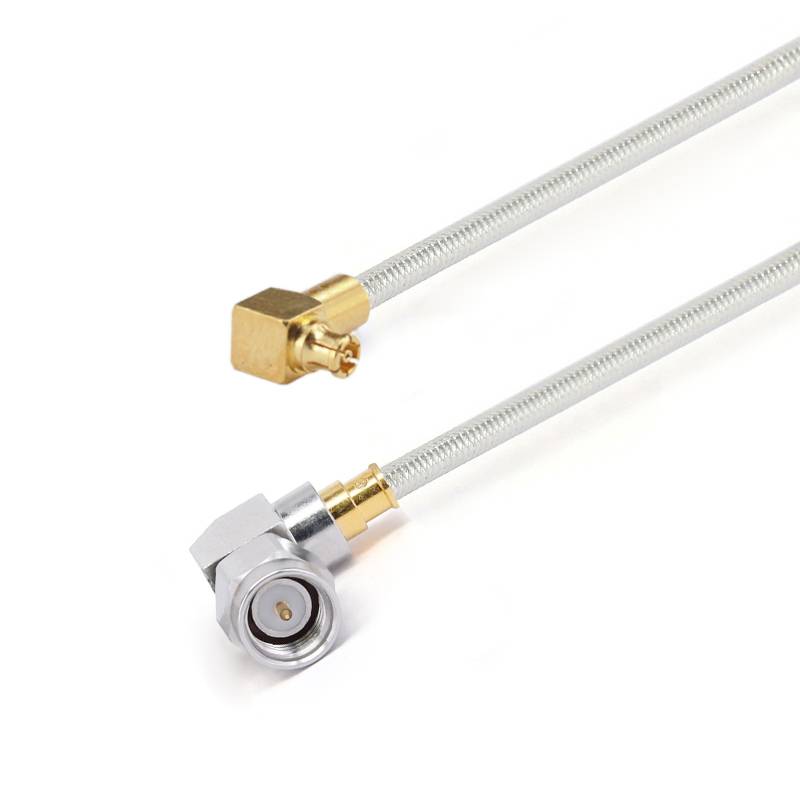

Perhimpunan kabel yang boleh dibentuk tangan
Kabel kabel yang boleh dibentuk tangan separa fleksibel adalah pemasangan kabel sepuluh sepuluh fleksibel yang berprestasi tinggi yang memainkan peranan penting dalam pelbagai bidang . produk ini dibuat oleh pasukan profesional {4} dengan reka bentuk yang sangat baik dan prestasi yang boleh dipercayai, 086 ", dan 141" .
Description/kawalan
Kabel kabel yang boleh dibentuk dengan tangan separa fleksibel adalah pemasangan kabel sepuluh sepuluh fleksibel yang berprestasi tinggi yang memainkan peranan penting dalam pelbagai bidang . Produk ini dibuat oleh pasukan profesional {4} dengan reka bentuk yang sangat baik dan prestasi yang boleh dipercayai, 086 ", dan 141" .
Di samping itu, produk ini menawarkan pelbagai pilihan dari segi jenis penyambung, impedans, polariti, kaedah pemasangan, hubungan dan bahan perumahan . jenis penyambung termasuk 1 . 85mm, 2. Impedans adalah 50 ohm, dan polaritas adalah standard. Terdapat kaedah pemasangan yang pelbagai, dan kenalan dan perumahan diperbuat daripada bahan -bahan seperti tembaga yang bersalut dengan emas, tembaga berilium yang disapu dengan emas, dan keluli tahan karat yang dilancarkan untuk memastikan kekonduksian elektrik dan ketahanan kakisan yang baik.
Pengenalan Produk
Terdapat siri seperti FR701 & FR702/usus -047- borang 047 "siri dan FR711 & FR712/usus -085- Borang 086" siri . FR702/usus -047- borang 047 "siri adalah 0 . 29 ± 0 . 0127mm, manakala FR711 & FR712/usus -085- siri 086" Pengurangan dan data kuasa yang sepadan disediakan untuk frekuensi yang berbeza. Terdapat juga pelbagai model biasa dan petunjuk teknikal yang tersedia untuk memenuhi keperluan senario aplikasi yang berbeza.
Dari segi prestasi elektrik, konduktor pusat adalah keluli berpakaian tembaga bersalut perak, digabungkan dengan penebat PTFE pepejal dan konduktor luar dawai tembaga tinned . ia mempunyai kapasitans rendah (95.1pf/m), kelajuan penyebaran yang tinggi (70%)< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Permohonan produk
Oleh kerana ciri -cirinya boleh dibengkokkan dan mempunyai prestasi elektrik yang sangat baik, ia digunakan secara meluas dalam bidang seperti komunikasi, peranti elektronik, dan ujian dan pengukuran . dalam senario seperti di - pengesanan tapak rangkaian komunikasi dan penyelesaian masalah beroperasi . mereka dapat dengan cepat menubuhkan pautan ujian antara peranti yang berbeza, membolehkan kerja pengesanan yang cekap .
Nota penting
1. Untuk perhimpunan kabel panjang adat, jangan lupa untuk meninggalkan maklumat panjang anda pada halaman checkout;
2. Semua perhimpunan kabel boleh disediakan dengan pasangan atau kumpulan yang dipadankan fasa; Sekiranya anda memerlukan kabel untuk dipadankan fasa, sila hantar e -mel kepada kami: sales@flexirf.com
Data spesifikasi produk
|
Konfigurasi |
|
|
Penyambung 1 jenis |

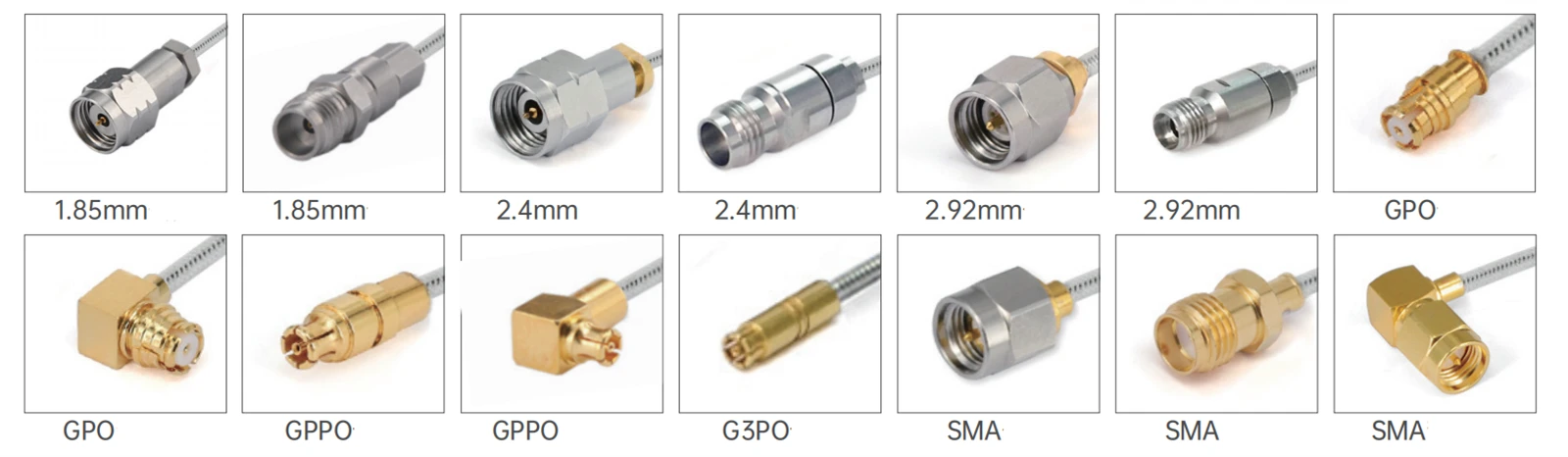

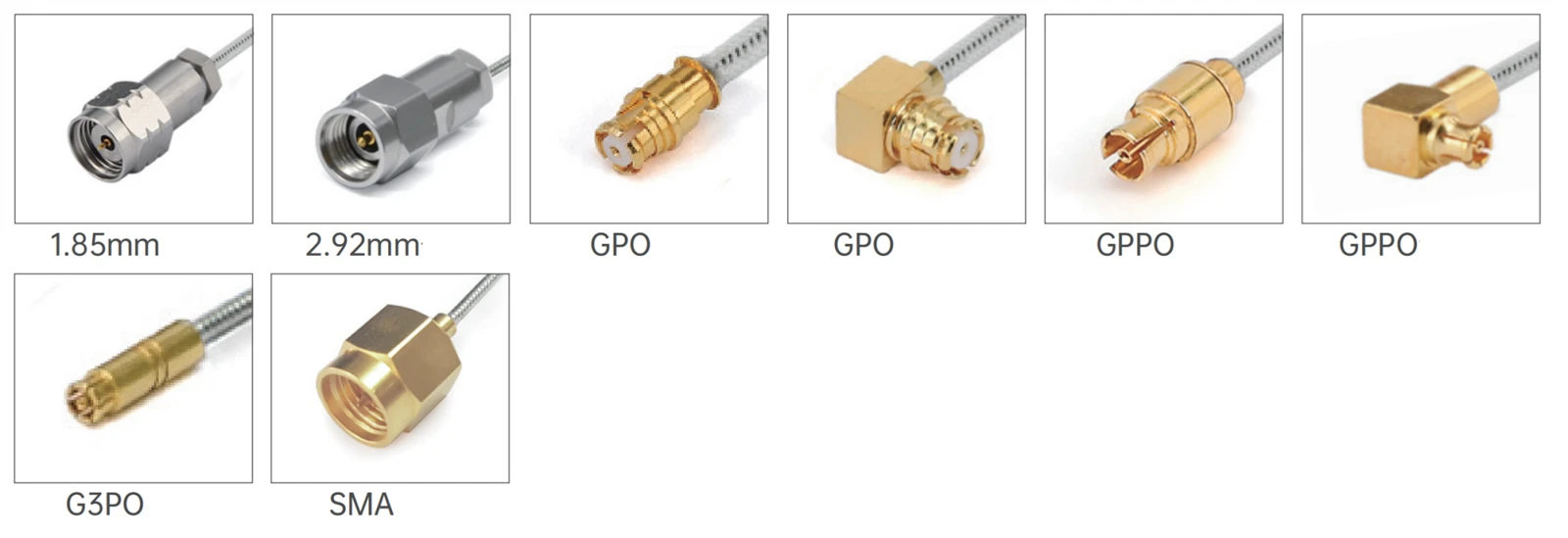

1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO |
|
Penyambung 1 impedans |
50 ohm |
|
Penyambung 1 polariti |
Standard |
|
Penyambung 2 jenis |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/ |
|
Penyambung 2 impedans |
50 ohm |
|
Penyambung 2 polariti |
Standard |
|
Kaedah Gunung Penyambung |
Tiada |
|
Gaya badan penyambung |
Sudut lurus dan kanan |
|
Maklumat bahan |
|
|
Hubungan pusat |
Tembaga emas bersalut, berilium tembaga bersalut |
|
Kenalan luar |
Tembaga emas bersalut, berilium tembaga bersalut, keluli tahan karat passivated |
|
Badan |
Emas tembaga bersalut, berilium tembaga emas, keluli tahan karat pasvasi |
|
Dielektrik |
PEI/PTFE |
|
Data alam sekitar |
|
|
Julat suhu |
-40 ijazah ke +165 darjah |
|
2011/65/EU (ROHS) |
Patuh |
|
Spesifikasi kabel |
|
|
Konduktor pusat |
Copperweld bersalut perak |
|
Dielektrik |
PTFE pepejal |
|
Jaket |
Tiada atau fep |
|
Kapasitansi (pf/m) |
95.1 |
|
Velocity of Propagation (%) |
70 |
|
Keberkesanan melindungi |
<-100dB @ 1GHz |
|
Pengendalian kuasa |
10watt @ 18GHz di paras laut, VSWR1.0 |
Jenis produk
| FR701 & FR702/GUT -047- Borang 047 "Perhimpunan Kabel Siri | ||||
 |
Diameter Bahan Struktur (mm) |
|||
|
1 |
Konduktor dalaman |
Keluli tembaga bersalut perak |
0.29±0.0127 |
|
|
2 |
Penebat |
PTFE pepejal |
0.94±0.0254 |
|
|
3 |
Konduktor luar |
Kawat tembaga tinned |
1.19±0.05 |
|
|
4 |
Jaket |
FEP |
1.6±0.13 |
|
| Pelemahan, kuasa (keadaan ujian di paras laut 20 darjah) | |||||
|
Kekerapan (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
Pelemahan (db/m) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Kuasa (w) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
Model biasa dan petunjuk teknikal
|
|||||
|
Gambar |
Sku |
Penyambung 1 |
Penyambung 2 |
Freqency |
Kembali Rugi/VSWR |
|
|
FR 701-292 ff1g3pf-xxx |
2.92mm wanita dengan bebibir 2 lubang |
G3PO (SMPS) Perempuan |
DC -40 GHz |
12db |
|
|
FR 701-292 mg3pf-xxx |
2.92mm lelaki |
G3PO (SMPS) Perempuan |
DC -40 GHz |
12db |
|
|
Fr 701-292 fg3pf-xxx |
2.92mm wanita |
G3PO (SMPS) Perempuan |
DC -40 GHz |
12db |
|
|
FR 701-185 mg3pf-xxx |
1.85mm lelaki |
G3PO (SMPS) Perempuan |
DC -67 GHz |
10db |
|
|
Fr 701-185 fg3pf-xxx |
1.85mm wanita |
G3PO (SMPS) Perempuan |
DC -67 GHz |
10db |
| FR711 & FR712/GUT -085- Borang 086 "Perhimpunan Kabel Siri | ||||
 |
Diameter Bahan Struktur (mm) |
|||
|
1 |
Konduktor dalaman |
Stee-clad coplad-plated perak |
0.51±0.0127 |
|
|
2 |
Penebat |
PTFE pepejal |
1.69±0.0254 |
|
|
3 |
Konduktor luar |
Kawat tembaga tinned |
2.2±0.05 |
|
|
4 |
Jaket |
FEP |
2.54 |
|
| Pelemahan, kuasa (keadaan ujian di paras laut 20 darjah) | |||||
|
Kekerapan (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
Pelemahan (db/m) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Kuasa (w) |
253 |
157 |
69 |
47 |
33 |
| Model biasa dan petunjuk teknikal |
 |
|
FR712/usus -085- form-fep (dengan jaket FEP) |
|||||
|
Gambar |
Sku |
Penyambung 1 |
Penyambung 2 |
Freqency |
Kembali Rugi/VSWR |
|
|
Fr 712- smmsmm-xxx |
Lelaki sma |
Lelaki sma |
DC -26.5 GHz |
1.35 |
|
|

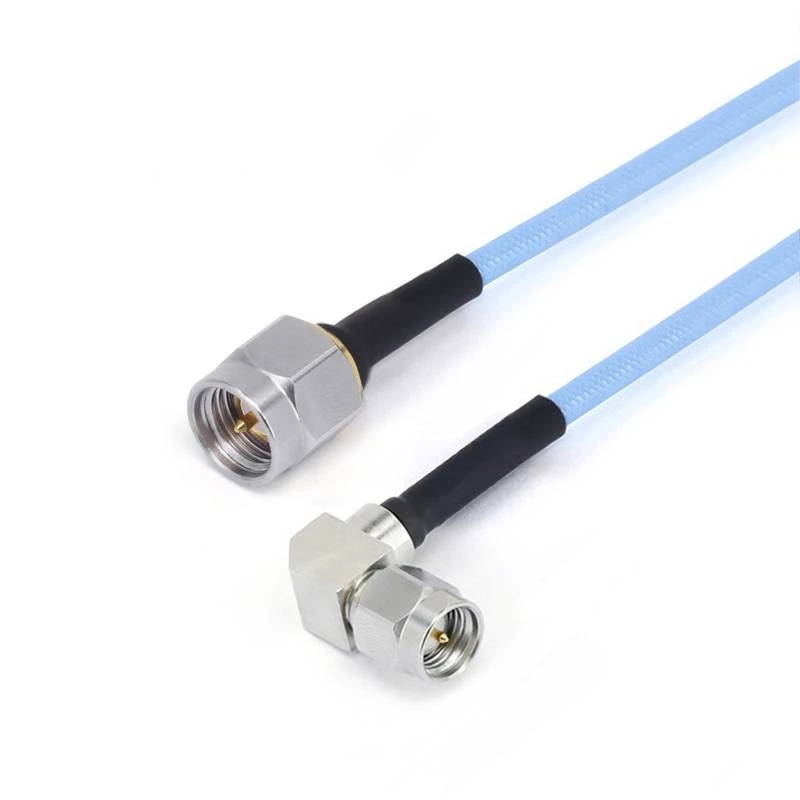

Fr 12- smmsmwm-xxx -18 g |
Lelaki sma |
Lelaki sma dengan sudut yang betul |
DC -18 GHz |
1.35 |
|
|
FR 712- SMWMSMWM-XXX -18 g |
Lelaki sma dengan sudut yang betul |
Lelaki sma dengan sudut yang betul |
DC -18 GHz |
1.40 |
|
|
FR 712- SMMGPF-XXX |
Lelaki sma |
GPO (SMP) Perempuan |
DC -26.5 GHz |
1.35 |
|
|
FR 712- SMMGPWF-XXX |
Lelaki sma |
GPO (SMP) wanita dengan sudut yang betul |
DC -26.5 GHz |
1.40 |
|
|
FR 712- SMMGPPF-XXX |
Lelaki sma |
GPPO (MINI-SMP) Perempuan |
DC -26.5 GHz |
1.35 |
|
|
FR 712- SMMGPPWF-XXX |
Lelaki sma |
GPPO (Mini-SMP) wanita dengan sudut yang betul |
DC -26.5 GHz |
1.40 |
|
|

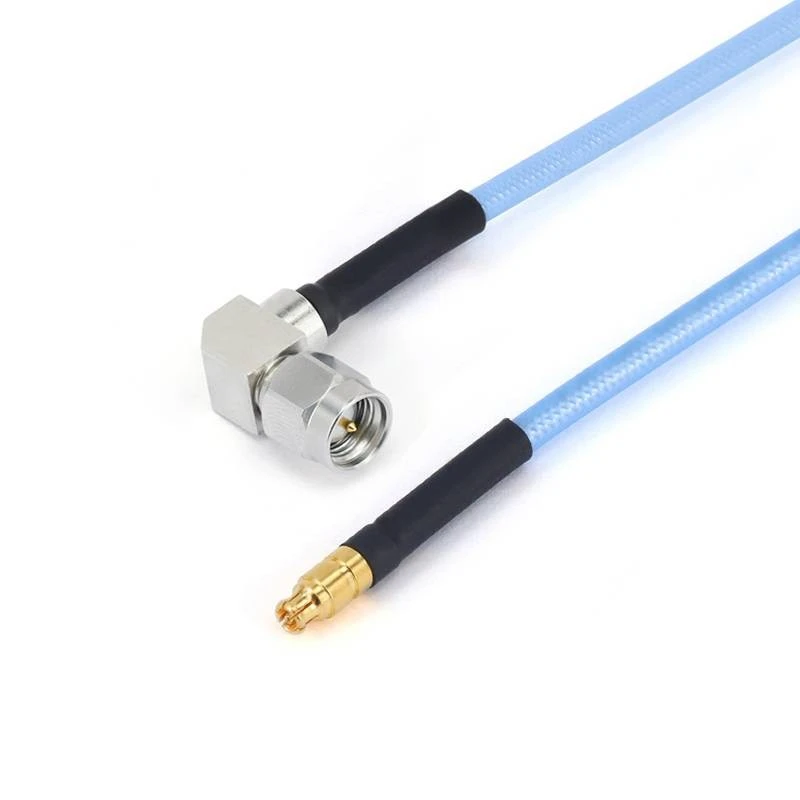

FR 712- smwmgppf-xxx -18 g |
Lelaki sma dengan sudut yang betul |
GPPO (MINI-SMP) Perempuan |
DC -18 GHz |
15db |
|
|

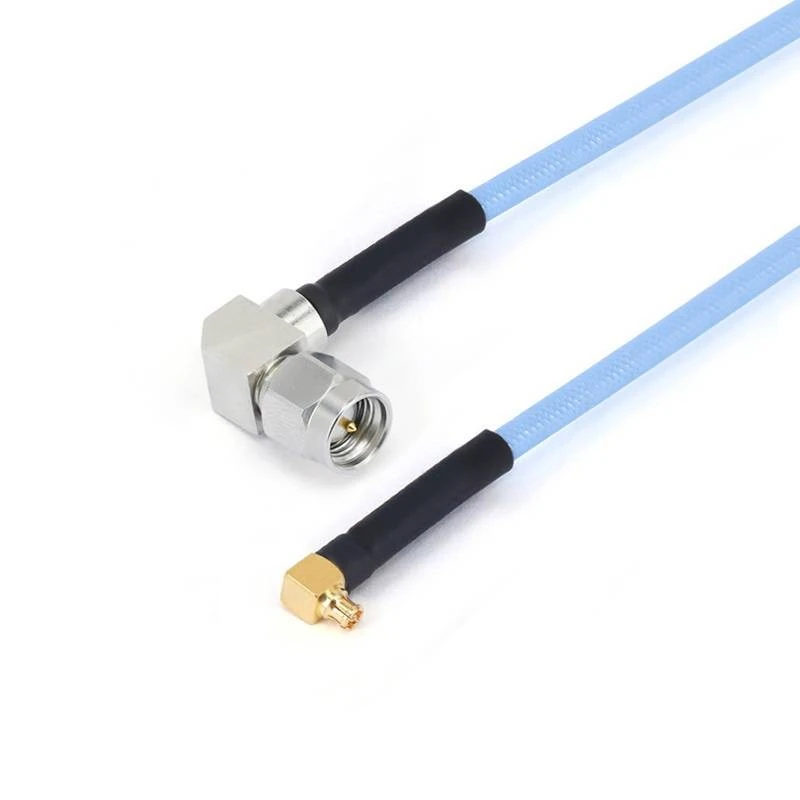

FR 712- smwmgppwf-xxx -18 g |
Lelaki sma dengan sudut yang betul |
GPPO (Mini-SMP) wanita dengan sudut yang betul |
DC -18 GHz |
15db |
|
|
FR 712- smfgpf-xxx |
SMA Perempuan |
GPO (SMP) Perempuan |
DC -18 GHz |
1.35 |
|
|
FR 712- smffgpf-xxx |
Wanita sma dengan bebibir 4 lubang |
GPO (SMP) Perempuan |
DC -18 GHz |
1.35 |
|
|
Fr 712- smfgppf-xxx |
SMA Perempuan |
GPPO (MINI-SMP) Perempuan |
DC -26.5 GHz |
1.40 |
|
|
FR 712- smffgppf-xxx |
Wanita sma dengan bebibir 4 lubang |
GPPO (MINI-SMP) Perempuan |
DC -26.5 GHz |
1.40 |
|
|
FR 712-292 m292m-xxx |
2.92mm lelaki |
2.92mm lelaki |
DC - 40 GHz |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2.92mm lelaki |
GPO (SMP) Perempuan |
DC - 40 GHz |
10db |
|
|
Fr 712-292 mgpwf-xxx |
2.92mm lelaki |
GPO (SMP) wanita dengan sudut yang betul |
DC - 40 GHz |
10db |
|
|
FR 712-292 fgpf-xxx |
2.92mm wanita |
GPO (SMP) Perempuan |
DC - 40 GHz |
10db |
|
|
FR 712-292 ffgpf-xxx |
2.92mm wanita dengan bebibir 4 lubang |
GPO (SMP) Perempuan |
DC - 40 GHz |
10db |
|
|
Fr 712-292 mgppf-xxx |
2.92mm lelaki |
GPPO (MINI-SMP) Perempuan |
DC - 40 GHz |
14db |
|
|
Fr 712-292 mgppwf-xxx |
2.92mm lelaki |
GPPO (Mini-SMP) wanita dengan sudut yang betul |
DC - 40 GHz |
14db |
|
|
Fr 712-292 fgppf-xxx |
2.92mm wanita |
GPPO (MINI-SMP) Perempuan |
DC - 40 GHz |
14db |
|
|
Fr 712-292 ffgppf-xxx |
2.92mm wanita dengan bebibir 4 lubang |
GPPO (MINI-SMP) Perempuan |
DC - 40 GHz |
14db |
|
|
FR 712-292 mg3pf-xxx |
2.92mm lelaki |
G3PO (SMPS) Perempuan |
DC - 40 GHz |
12db |
|
|
Fr 712-292 fg3pf-xxx |
2.92mm wanita |
G3PO (SMPS) Perempuan |
DC - 40 GHz |
12db |
|
|
FR 712-292 ffg3pf-xxx |
2.92mm wanita dengan bebibir 4 lubang |
G3PO (SMPS) Perempuan |
DC - 40 GHz |
12db |
|
|
FR 712-185 mg3pf-xxx |
1.85mm lelaki |
G3PO (SMPS) Perempuan |
DC - 67 GHz |
10db |
|
|
Fr 712-185 fg3pf-xxx |
1.85mm wanita |
G3PO (SMPS) Perempuan |
DC - 67 GHz |
10db |
|
|
FR 712-185 ffg3pf-xxx |
1.85mm wanita dengan bebibir 4 lubang |
G3PO (SMPS) Perempuan |
DC - 67 GHz |
10db |
|
FR711/usus -085- bentuk (tanpa jaket fep) |
|||||
|
Gambar |
Sku |
Penyambung 1 |
Penyambung 2 |
Freqency |
Kembali Rugi/VSWR |
|
|
Fr 711- smmsmm-xxx |
Lelaki sma |
Lelaki sma |
DC -26.5 GHz |
1.35 |
 |
Fr 11- smmsmwm-xxx -18 g |
Lelaki sma |
Lelaki sma dengan sudut yang betul |
DC -18 GHz |
1.35 |
|
|
FR 711- SMWMSMWM-XXX -18 g |
Lelaki sma dengan sudut yang betul |
Lelaki sma dengan sudut yang betul |
DC -18 GHz |
1.40 |
|
|
FR 711- smwmgppwf-xxx -18 g |
Lelaki sma dengan sudut yang betul |
GPPO (Mini-SMP) wanita dengan sudut yang betul |
DC -18 GHz |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
2.92mm lelaki |
Lelaki mmpx |
DC -40 GHz |
14db |
|
|
R 711-292 mmmpxf-xxx |
2.92mm lelaki |
Mmpx wanita |
DC -40 GHz |
14db |
|
|
Fr 711-24 mmmpxm-xxx |
2.4mm lelaki |
Lelaki mmpx |
DC -50 GHz |
12db |
|
|
Fr 711-24 mmmpxf-xxx |
2.4mm lelaki |
Mmpx wanita |
DC -50 GHz |
12db |
|
|
Fr 711-185 mmmpxm-xxx |
1.85mm lelaki |
Lelaki mmpx |
DC -67 GHz |
10db |
|
|
Fr 711-185 mmmpxf-xxx |
1.85mm lelaki |
Mmpx wanita |
DC -67 GHz |
10db |
|
|
FR 711-185 mg3pf-xxx |
1.85mm lelaki |
G3PO (SMPS) Perempuan |
DC -67 GHz |
10db |
|
|
Fr 711-185 fg3pf-xxx |
1.85mm wanita |
G3PO (SMPS) Perempuan |
DC -67 GHz |
10db |
|
|
FR 711-185 ffg3pf-xxx |
1.85mm wanita dengan bebibir 4 lubang |
G3PO (SMPS) Perempuan |
DC -67 GHz |
10db |
Cool tags: Perhimpunan Kabel Tangan yang Boleh Dibentuk, Pengilang, Pembekal, Kilang Kabel Tangan Amerika Syarikat, Kabel pemasangan FRA3 FRU2 FRU3, kabel sepaksi yang boleh dibentuk tangan, Siri stabil fasa kerugian rendah, perhimpunan kabel RF, Perhimpunan kabel siri RG, Perhimpunan kabel separuh tegar
