Kabel ujian tujuan umum
Kabel ujian tujuan umum digunakan secara meluas produk kabel dalam bidang seperti ujian elektronik, dengan pelbagai ciri untuk memenuhi keperluan penggunaan yang pelbagai . dari segi penyambung, kabel ini menawarkan pelbagai jenis penyambung, termasuk 1 . 85mm, 2 {7} Semua penyambung mempunyai impedans sebanyak 50 ohm dan polariti standard.
Description/kawalan
Kabel ujian tujuan umum
Kabel ujian tujuan umum digunakan secara meluas produk kabel dalam bidang seperti ujian elektronik, dengan pelbagai ciri untuk memenuhi keperluan penggunaan yang pelbagai . dari segi penyambung, kabel ini menawarkan pelbagai jenis penyambung, termasuk 1 . 85mm, 2 {7} Semua penyambung mempunyai impedans sebanyak 50 ohm dan polariti standard. Selain itu, penyambung mempunyai pelbagai kaedah pemasangan, termasuk jenis lurus dan kanan - sudut, yang boleh disesuaikan dengan antara muka peranti yang berbeza.
Pengenalan Produk
Dari segi pemilihan bahan, sentuhan pusat, sentuhan luaran, dan badan utama diperbuat daripada bahan -bahan seperti tembaga yang bersalut dengan emas, tembaga berilium yang dilapisi dengan emas, atau keluli tahan karat yang baik, yang mempunyai konduktiviti elektrik dan rintangan cobar {0} - Keluli berpakaian, lapisan penebat adalah ptfe pepejal, lapisan pelindung terdiri daripada pita tembaga dan dawai tembaga yang bersalut perak, dan sarungnya diperbuat daripada bahan FEP . Ini bukan sahaja melindungi isyarat mengganggu tetapi juga mempunyai kekuatan mekanikal tertentu dan rintangan alam sekitar .
Permohonan produk
Semasa penyelidikan, pembangunan, pengeluaran, dan pengujian stesen asas komunikasi, telefon bimbit, peralatan komunikasi satelit, dan lain -lain ., kabel ujian umum yang diperlukan untuk menyambungkan pelbagai instrumen ujian ke peranti komunikasi untuk memastikan penghantaran isyarat yang stabil, untuk menguji pelbagai jenis, Kabel digunakan untuk menyambungkan penjana isyarat, penganalisis spektrum, dan peralatan lain untuk menguji prestasi frekuensi radio - memastikan stesen asas dapat menyediakan perkhidmatan komunikasi yang stabil dan cekap .
Nota penting
1. Untuk perhimpunan kabel panjang adat, jangan lupa untuk meninggalkan maklumat panjang anda pada halaman checkout;
2. Semua perhimpunan kabel boleh disediakan dengan pasangan atau kumpulan yang dipadankan fasa; Sekiranya anda memerlukan kabel untuk dipadankan fasa, sila hantar e -mel kepada kami: sales@flexirf.com
Data spesifikasi produk
|
Konfigurasi |
|
|
Penyambung 1 jenis |

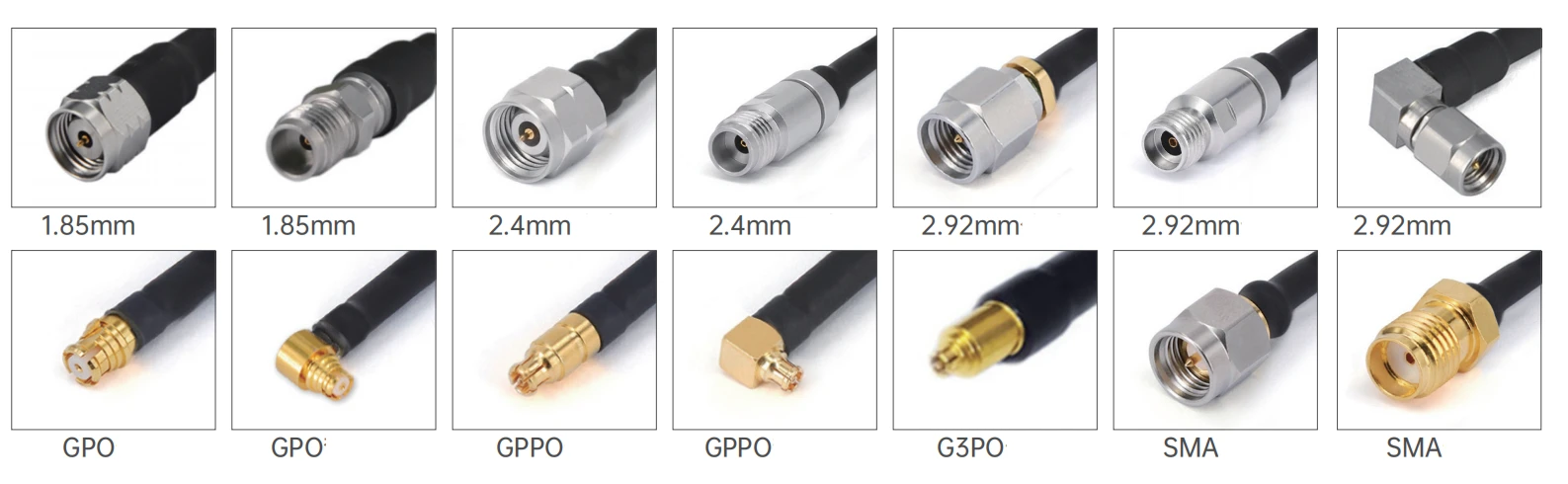

1.85mm/2.4mm/2.92mm/SMA/G3PO/gppo/n |
|
Penyambung 1 impedans |
50 ohm |
|
Penyambung 1 polariti |
Piawai |
|
Penyambung 2 jenis |
1.85mm/2.4mm/2.92mm/SMA/G3PO/gppo/n |
|
Penyambung 2 impedans |
50 ohm |
|
Penyambung 2 polariti |
Piawai |
|
Kaedah Gunung Penyambung |
Tiada |
|
Gaya badan penyambung |
Sudut lurus dan kanan |
|
Maklumat bahan |
|
|
Hubungan pusat |
Tembaga emas bersalut, berilium tembaga bersalut |
|
Kenalan luar |
Tembaga emas bersalut, berilium tembaga bersalut, keluli tahan karat passivated |
|
Badan |
Emas tembaga bersalut, berilium tembaga emas, keluli tahan karat pasvasi |
|
Dielektrik |
PEI/PTFE |
|
Data alam sekitar |
|
|
Julat suhu |
-40 ijazah ke +165 darjah |
|
2011/65/EU (ROHS) |
Patuh |
|
Spesifikasi kabel |
|
|
Konduktor pusat |
Copperweld bersalut perak |
|
Dielektrik |
PTFE pepejal |
|
Dua perisai |
Band tembaga bersalut perak dan kawat |
|
Jaket |
FEP |
|
Kapasitansi (pf/m) |
95.1 |
|
Velocity of Propagation (%) |
70 |
|
Keberkesanan melindungi |
<-100dB @ 1GHz |
|
Pengendalian kuasa |
10watt @ 18GHz di paras laut, VSWR1.0 |
Jenis produk
| GAF71/RG405SS 405 Siri pemasangan kabel fleksibel | ||||
 |
Diameter Bahan Struktur (mm) |
|||
|
1 |
Konduktor dalaman |
Keluli berpakaian tembaga bersalut perak |
0.51±0.05 |
|
|
2 |
Penebat |
PTFE pepejal |
1.63±0.05 |
|
|
3 |
Perisai dalaman |
Band tembaga bersalut perak |
1.80±0.05 |
|
|
4 |
Perisai luar |
Braiding dawai tembaga bersalut perak |
2.18±0.05 |
|
|
5 |
jaket |
FEP |
2.54±0.1 |
|
| Pelemahan, kuasa (keadaan ujian di paras laut 20 darjah) | |||||||
|
Kekerapan (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Pelemahan (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Pelemahan (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Model biasa dan petunjuk teknikal
|
|||||
|
Gambar |
Sku |
Penyambung 1 |
Penyambung 2 |
Frekuensi |
Kembali Rugi/VSWR |
 |

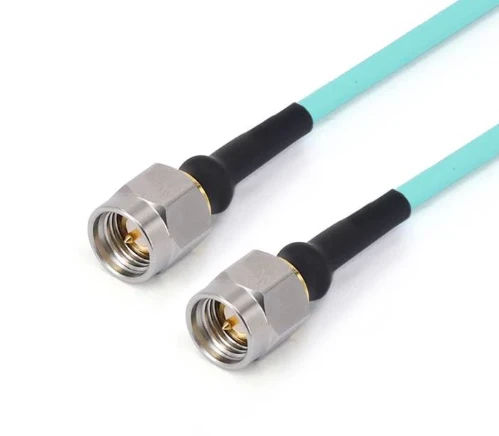

FRF 71- smmsmm-xxx |
Lelaki sma |
Lelaki sma |
DC -26.5 GHz |
1.30 |
 |

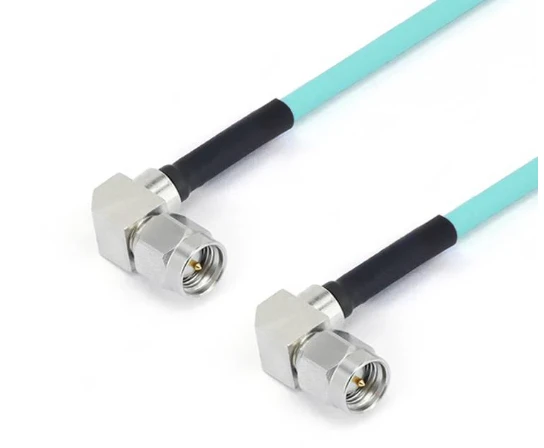

FRF 71- SMWMSMWM-XXX -18 g |
Lelaki sma dengan sudut yang betul |
Lelaki sma dengan sudut yang betul |
DC -18 GHz |
1.30 |
 |

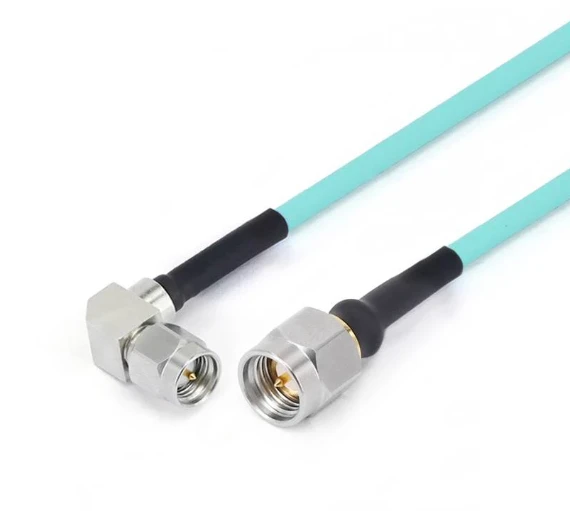

FRF 71- smmsmwm-xxx -18 g |
Lelaki sma |
Lelaki sma dengan sudut yang betul |
DC -18 GHz |
1.30 |
 |
FRF 71- smmgpf-xxx |
Lelaki sma |
GPO (SMP) Perempuan |
DC -26.5 GHz |
1.35 |
 |
FRF 71- SMMGPWF-XXX |
Lelaki sma |
GPO (SMP) wanita dengan sudut yang betul |
DC -26.5 GHz |
1.35 |
 |
FRF 71- smfgpf-xxx |
SMA Perempuan |
GPO (SMP) Perempuan |
DC -26.5 GHz |
1.35 |
 |
FRF 71- smffgpf-xxx |
Wanita sma dengan bebibir 4 lubang |
GPO (SMP) Perempuan |
DC -26.5 GHz |
1.35 |
 |
FRF 71- SMMGPPF-XXX |
Lelaki sma |
GPPO (MINI-SMP) Perempuan |
DC -26.5 GHz |
14db |
 |
FRF 71- SMMGPPWF-XXX |
Lelaki sma |
Wanita gppo dengan sudut yang betul |
DC -26.5 GHz |
14db |
 |
FRF 71- smwmgppf-xxx -18 g |
Lelaki sma dengan sudut yang betul |
GPPO (MINI-SMP) Perempuan |
DC -18 GHz |
15db |
 |
FRF 71- smwmgppwf-xxx -18 g |
Lelaki sma dengan sudut yang betul |
Wanita gppo dengan sudut yang betul |
DC -18 GHz |
15db |
 |
FRF 71- smfgppf-xxx |
SMA Perempuan |
GPPO (MINI-SMP) Perempuan |
DC -26.5 GHz |
14db |
 |
FRF 71- smffgppf-xxx |
Wanita sma dengan bebibir 4 lubang |
GPPO (MINI-SMP) Perempuan |
DC -26.5 GHz |
14db |
 |
FRF 71-292 m292m-xxx |
2.92mm lelaki |
2.92mm lelaki |
DC -40 GHz |
1.35 |
 |
FRF 71-292 mgpf-xxx |
2.92mm lelaki |
GPO (SMP) Perempuan |
DC -40 GHz |
14db |
 |
FRF 71-292 mgpwf-xxx |
2.92mm lelaki |
GPO (SMP) wanita dengan sudut yang betul |
DC -40 GHz |
12db |
 |
FRF 71-292 fgpf-xxx |
2.92mm wanita |
GPO (SMP) Perempuan |
DC -40 GHz |
14db |
 |
FRF 71-292 ffgpf-xxx |
2.92mm wanita dengan bebibir 4 lubang |
GPO (SMP) Perempuan |
DC -40 GHz |
14db |
 |
FRF 71-292 mgppf-xxx |
2.92mm lelaki |
GPPO (MINI-SMP) Perempuan |
DC -40 GHz |
14db |
 |
FRF 71-292 fgppf-xxx |
2.92mm wanita |
GPPO (MINI-SMP) Perempuan |
DC -40 GHz |
14db |
 |
FRF 71-292 ffgppf-xxx |
2.92mm wanita dengan bebibir 4 lubang |
GPPO (MINI-SMP) Perempuan |
DC -40 GHz |
14db |
 |
FRF 71-292 mgppwf-xxx |
2.92mm lelaki |
GPPO (Mini-SMP) wanita dengan sudut yang betul |
DC -40 GHz |
12db |
 |
FRF 71-292 mg3pf-xxx |
2.92mm lelaki |
G3PO (SMPS) Perempuan |
DC -40 GHz |
14db |
 |
FRF 71-292 fg3pf-xxx |
2.92mm wanita |
G3PO (SMPS) Perempuan |
DC -40 GHz |
14db |
 |
FRF 71-292 ffg3pf-xxx |
2.92mm wanita dengan bebibir 4 lubang |
G3PO (SMPS) Perempuan |
DC -40 GHz |
14db |
 |
FRF 71-24 m24m-xxx |
2.4mm lelaki |
2.4mm lelaki |
DC -50 GHz |
14db |
 |
FRF 71-24 fgpf-xxx |
2.4mm wanita |
GPO (SMP) Perempuan |
DC -40 GHz |
12db |
 |
FRF 71-24 ffgpf -100 |
2.4mm wanita dengan bebibir 4 lubang |
GPO (SMP) Perempuan |
DC -40 GHz |
12db |
 |
FRF 71-24 mgpwf-xxx |
2.4mm lelaki |
GPO (SMP) wanita dengan sudut yang betul |
DC -40 GHz |
10db |
 |
FRF 71-24 mgppf-xxx |
2.4mm lelaki |
GPPO (MINI-SMP) Perempuan |
DC -40 GHz |
12db |
 |
FRF 71-24 mgppwf-xxx |
2.4mm lelaki |
GPPO (Mini-SMP) wanita dengan sudut yang betul |
DC -40 GHz |
10db |
 |
FRF 71-24 fgppf-xxx |
2.4mm wanita |
GPPO (MINI-SMP) Perempuan |
DC -40 GHz |
12db |
 |
FRF 71-24 ffgppf-xxx |
2.4mm wanita dengan bebibir 4 lubang |
GPPO (MINI-SMP) Perempuan |
DC -40 GHz |
12db |
 |
FRF 71-185 mg3pf-xxx |
1.85mm lelaki |
G3PO (SMPS) Perempuan |
DC - 67 GHz |
10db |
 |
FRF 71-185 fg3pf-xxx |
1.85mm wanita |
G3PO (SMPS) Perempuan |
DC - 67 GHz |
10db |
 |
FRF 71-185 ffg3pf-xxx |
1.85mm dengan bebibir 4 lubang |
G3PO (SMPS) Perempuan |
DC - 67 GHz |
10db |
|

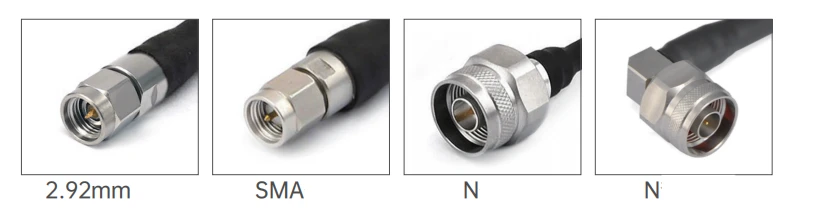

GAF72/RG402SS 402 Siri pemasangan kabel fleksibel |
||||||
|
Diameter Bahan Struktur (mm) |
||||||
 |
1 |
Konduktor dalaman |
Keluli berpakaian tembaga bersalut perak |
0.92±0.05 |
||
|
2 |
Penebat |
PTFE pepejal |
2.97±0.05 |
|||
|
3 |
Perisai dalaman |
Band tembaga bersalut perak |
3.25±0.05 |
|||
|
4 |
Perisai luar |
Braiding dawai tembaga bersalut perak |
3.58±0.1 |
|||
|
5 |
jaket |
FEP |
4.12±0.13 |
|||
| Pelemahan, kuasa (keadaan ujian di paras laut 20 darjah) | |||||||
|
Kekerapan (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Pelemahan (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Pelemahan (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Model biasa dan petunjuk teknikal
|
|||||
|
Gambar |
Sku |
Penyambung 1 |
Penyambung 2 |
Frekuensi |
Kembali Rugi/VSWR |
|
|
FRF 72- smmsmm-xxx |
Lelaki sma |
Lelaki sma |
DC -26.5 GHz |
1.30 |
|
|

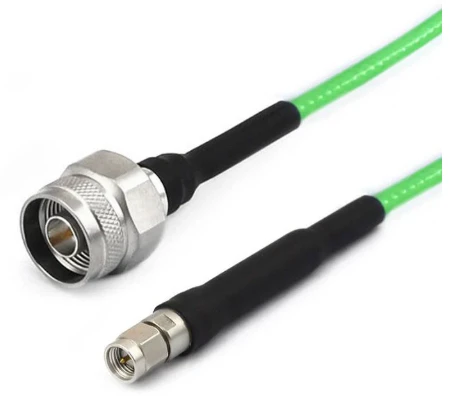

FRF 72- nmsmm-xxx |
N Lelaki |
Lelaki sma |
DC -18 GHz |
1.25 |
|
|

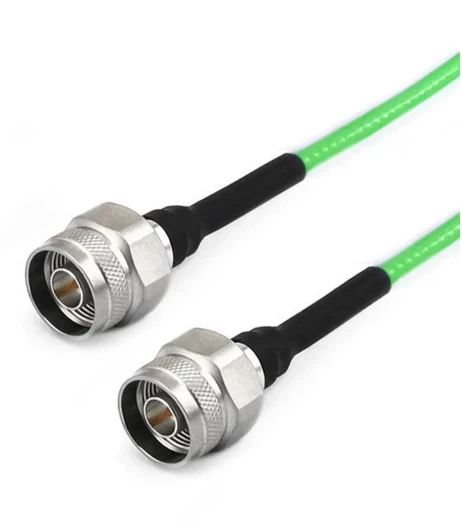

FRF 72- nmnm-xxx |
N Lelaki |
N Lelaki |
DC -18 GHz |
1.25 |
