Kabel ujian VNA
Siri Perhimpunan Kabel VNA FlexIRF direka untuk menyediakan pelanggan dengan nilai pengukuran Vektor Analyzer Vektor (VNA) yang berulang dan tepat .
Dalam senario ujian penganalisis rangkaian vektor (VNA), kelemahan antara muka sepaksi ketepatan telah lama menjadi cabaran industri .
Description/kawalan
Pengenalan Produk
Siri Perhimpunan Kabel VNA FlexIRF direka untuk menyediakan pelanggan dengan nilai pengukuran Vektor Analyzer Vektor (VNA) yang berulang dan tepat .
Dalam senario pengujian penganalisis rangkaian vektor (VNAs), kelemahan antara muka sepaksi ketepatan telah lama menjadi cabaran industri {}} apabila kabel ujian tradisional tertakluk kepada pemalam/pencabutan, lentur, atau tekanan dalaman, Degradasi prestasi elektrik disebabkan oleh kepekatan tekanan . Ini secara langsung memberi kesan kepada ketepatan ujian dan mungkin menyebabkan kegagalan peralatan .
Ciri -ciri struktur produk
Berdasarkan klasifikasi kekerapan, ada:
26 . 5GHz 3.5mm Perhimpunan kabel antara muka, 40GHz 2.4mm Kabel Majlis, 67GHz 1.85mm NMD Cable Assemblies.
Perhimpunan kabel NMD yang dipanggil mempunyai penyambung bertetulang yang reggedized untuk antara muka . Reka bentuk ini memastikan bahawa tekanan mekanikal semasa penggunaan terutamanya diserap oleh komponen struktur yang diperkuatkan luar, mencegah kerosakan pada antara muka koaksial ketepatan .
Permohonan produk

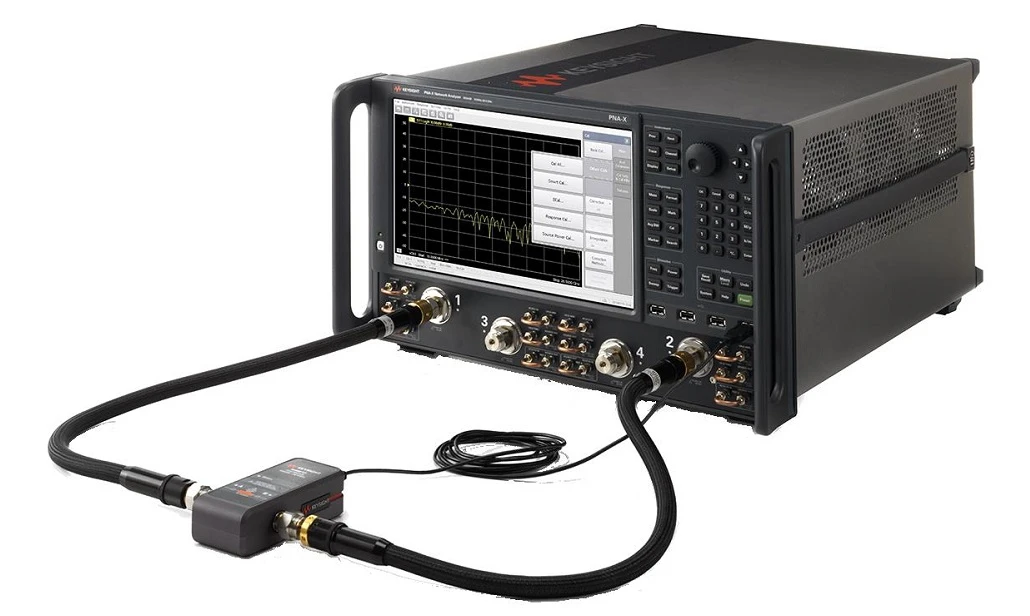

Perhimpunan kabel ujian VNA adalah kabel ujian amplitud dan fasa-stabil yang tinggi yang digunakan dalam penganalisis rangkaian vektor (VNAs), yang meliputi julat kekerapan kerja DC ~ 67GHz {5} Senario .
Nota penting
1. Untuk perhimpunan kabel panjang adat, jangan lupa untuk meninggalkan maklumat panjang anda pada halaman checkout;
2. Semua perhimpunan kabel boleh disediakan dengan pasangan atau kumpulan yang dipadankan fasa; Sekiranya anda memerlukan kabel untuk dipadankan fasa, sila hantar e -mel kepada kami: sales@flexirf.com
Data spesifikasi produk
|
Konfigurasi |
|
|
Penyambung 1 jenis |
NMD3.5mm/nmd2.92mm/nmd2.4mm/nmd1.85mm |
|
Penyambung 1 impedans |
50 ohm |
|
Penyambung 1 polariti |
Standard |
|
Penyambung 2 jenis |
NMD3.5mm/nmd2.92mm/nmd2.4mm/nmd1.85mm |
|
Penyambung 2 impedans |
50 ohm |
|
Penyambung 2 polariti |
Standard |
|
Kaedah Gunung Penyambung |
Tiada |
|
Gaya badan penyambung |
Lurus |
|
Maklumat bahan |
|
|
Hubungan pusat |
Tembaga emas bersalut, berilium tembaga bersalut |
|
Kenalan luar |
Keluli tahan karat dipasangkan |
|
Badan |
Keluli tahan karat dipasangkan |
|
Dielektrik |
Ptfe |
|
Data alam sekitar |
|
|
Julat suhu |
-40 ijazah ke +165 darjah |
|
2011/65/EU (ROHS) |
Patuh |
Jenis produk
|
Kabel ujian VNA |
|||||
|
|
|||||

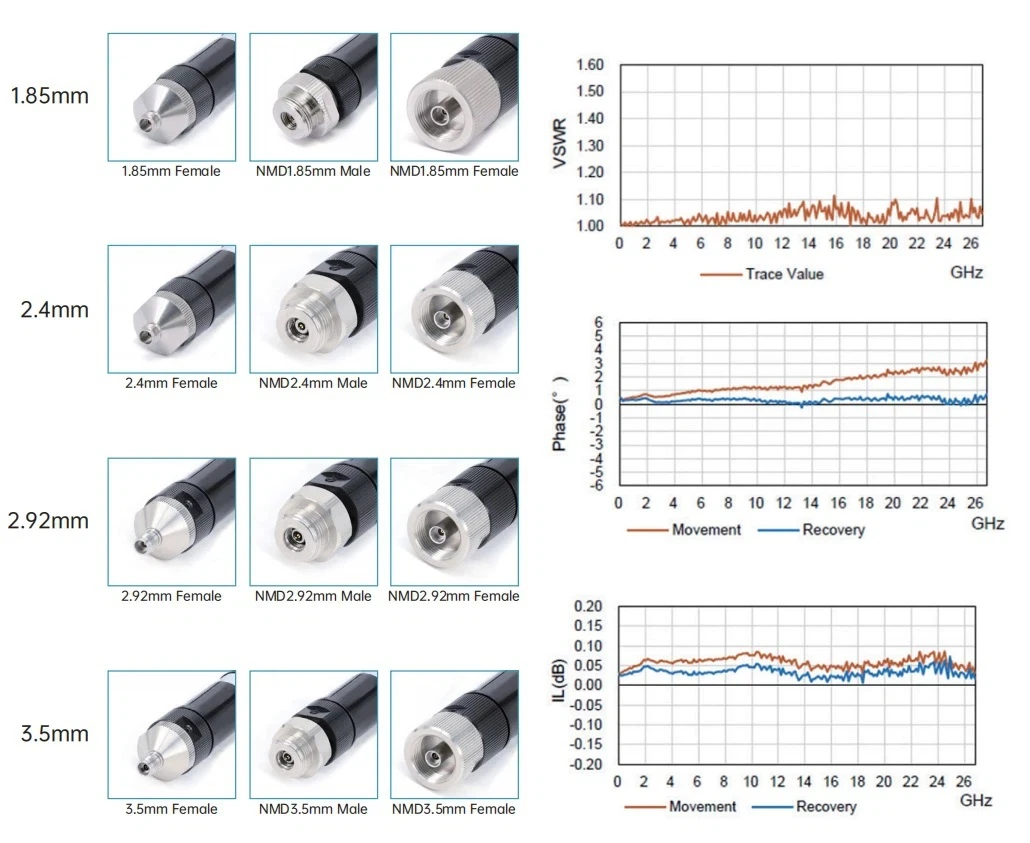

| Model biasa dan petunjuk teknikal | |||||
|
Gambar |
Sku |
Penyambung 1 |
Penyambung 2 |
Freqency |
Kembali Rugi/VSWR |
 |
VNA -35 f35f -630 |
3.5mm NMD Perempuan |
3.5mm wanita |
DC -26.5 GHz |
1.30 |
 |
VNA -35 m35f -630 |
3.5mm NMD Perempuan |
3.5mm NMD Male |
DC -26.5 GHz |
1.30 |
 |

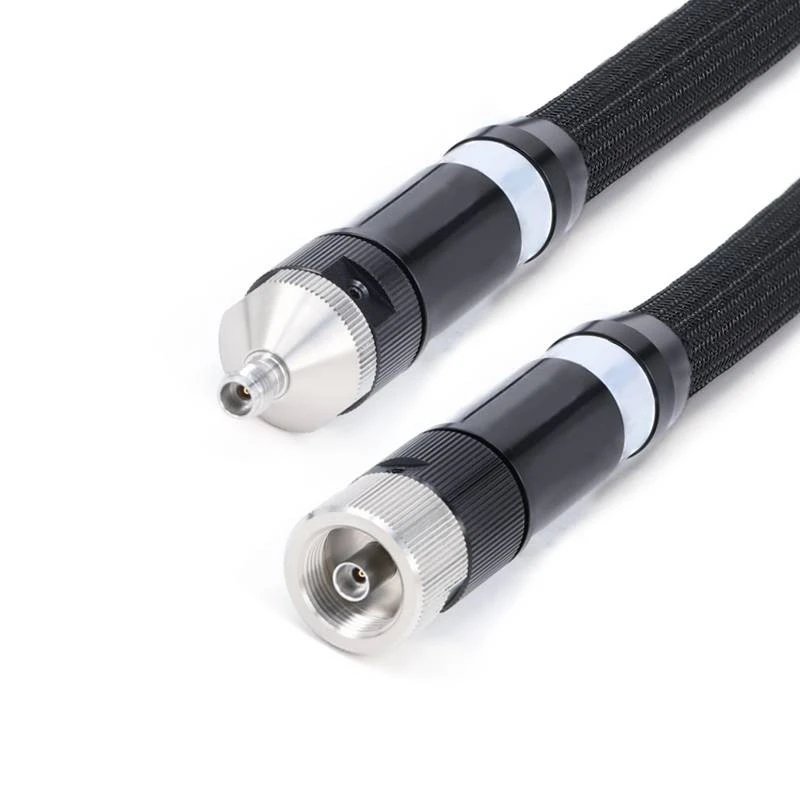

VNA -292 f292f -630 |
2.92mm NMD Perempuan |
2.92mm wanita |
DC -40 GHz |
1.30 |
 |

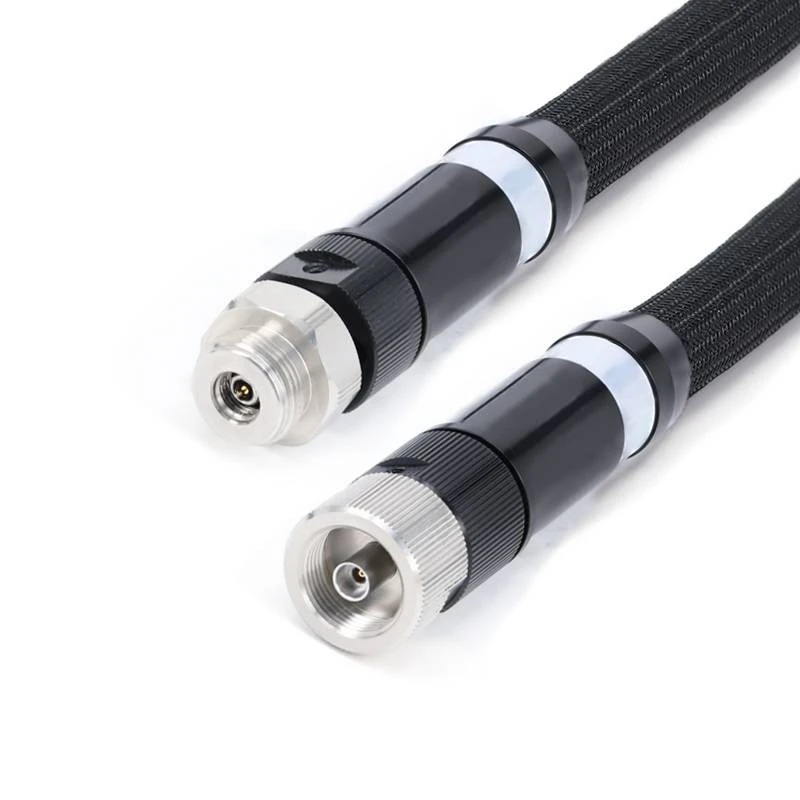

VNA -292 m292f -630 |
2.92mm NMD Perempuan |
2.92mm NMD Perempuan |
DC -40 GHz |
1.30 |
 |
VNA -24 f24f -630 |
2.4mm NMD Perempuan |
2.4mm wanita |
DC -40 GHz |
1.35 |
 |
VNA -24 m24f -630 |
2.4mm NMD Perempuan |
2.4mm NMD Male |
DC -50 GHz |
1.35 |
 |

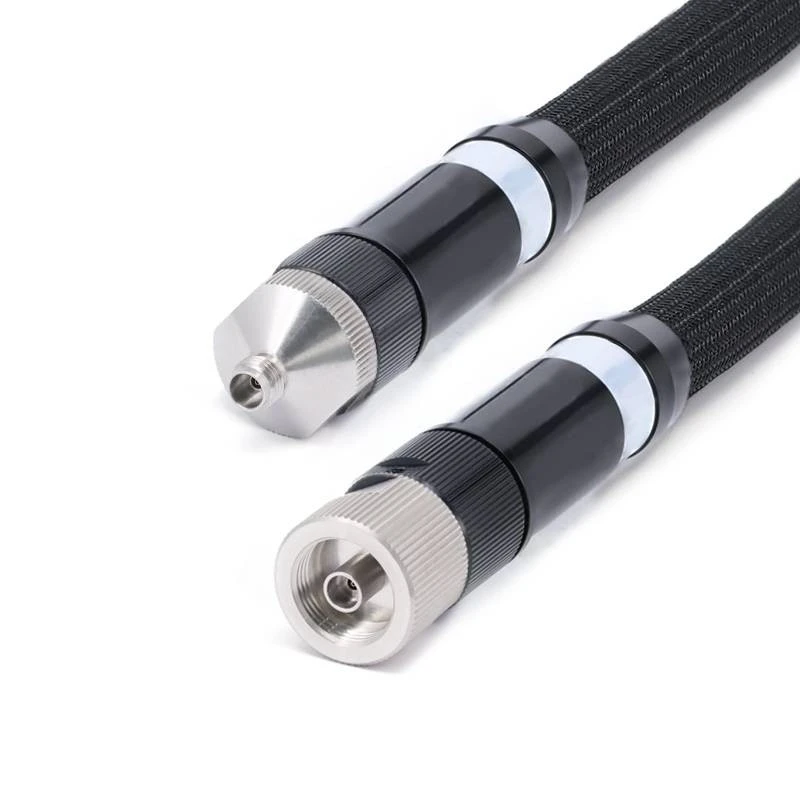

VNA -185 f185f -630 |
1.85mm NMD Perempuan |
1.85mm wanita |
DC -67 GHz |
1.50 |
 |
VNA -185 f185m -630 |
1.85mm NMD Perempuan |
1.85mm NMD Male |
DC -67 GHz |
1.50 |
