Kit penentukuran siasatan: panduan terperinci dari penyediaan ke penyelenggaraan

Kit penentukuran probe adalah alat kritikal dalam ujian elektronik frekuensi tinggi (seperti RF, gelombang mikro, gelombang milimeter, dan aplikasi terahertz) . S-parameter, dan kehilangan sisipan . di bawah adalah panduan komprehensif yang meliputi segala-galanya dari persediaan ke penyelenggaraan .

1. Memahami peranan kit penentukuran siasatan

Kit penentukuran probe terdiri daripada piawaian kejuruteraan ketepatan (E . g ., pendek, terbuka, beban, melalui, mencerminkan, dan piawaian talian penghantaran) yang direka untuk mencirikan dan membetulkan kesilapan dalam sistem ujian berasaskan siasatan . Kesilapan ini termasuk:



Kesalahan refleksi: Disebabkan oleh ketidakcocokan impedans dalam probe, kabel, atau penyambung .

Kesalahan penghantaran: Peralihan atau perubahan fasa di laluan isyarat .

Kesalahan berkaitan hubungan: Hubungan elektrik yang lemah antara probe dan dut atau piawaian penentukuran .



Dengan mengukur piawaian yang diketahui ini, sistem ujian (E . g ., penganalisis rangkaian vektor, VNA) mengira model ralat, yang kemudiannya digunakan untuk membetulkan pengukuran DUT berikutnya .

2. meletakkan asas untuk penentukuran yang tepat

2.1 Mengawal persekitaran ujian

Suhu dan kelembapan: Melaksanakan penentukuran dalam persekitaran yang stabil (biasanya 23 darjah ± 2 darjah dengan kelembapan relatif 45-55%) . turun naik suhu menyebabkan pengembangan atau penguncupan bahan, mengubah sifat elektrik probe dan piawaian .

Kebersihan: Bekerja di kawasan bebas habuk . bahan cemar (habuk, minyak, residu fluks) pada tips probe atau piawaian penentukuran merendahkan kualiti hubungan elektrik dan memperkenalkan bunyi pengukuran .

2.2 Memeriksa peralatan

Probe: Semak kerosakan fizikal (e . g ., tip bengkok, kenalan yang dipakai) atau pencemaran . tips bersih perlahan-lahan menggunakan udara termampat atau kain lint yang dibasuh dengan isopropil alkohol {{4}

Kabel dan penyambung: Periksa kabel sepaksi untuk kinks atau kerosakan; Pastikan penyambung bersih dan dikawinkan dengan betul untuk mencegah kehilangan isyarat .

Kit penentukuran: Sahkan bahawa piawaian tidak rosak (e . g ., tiada calar pada permukaan beban, tiada pin bengkok dalam standard) .

2.3 Menyediakan sistem

Kuasa pada sistem VNA dan ujian sekurang -kurangnya 30 minit sebelum penentukuran untuk membolehkan komponen mencapai kestabilan haba .

Sambungkan probe ke VNA melalui kabel, memastikan sambungan ketat (tetapi tidak terlalu ketat) untuk mencegah kebocoran isyarat .

3. Memilih kaedah penentukuran yang sesuai

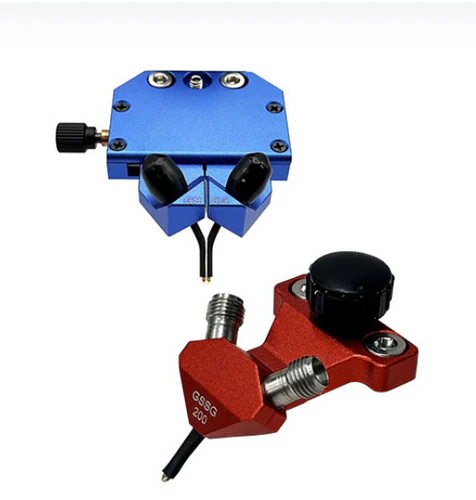

Kit penentukuran probe menyokong pelbagai kaedah, dipilih berdasarkan julat kekerapan, jenis probe (E . g ., GSG, SG), dan DUT Geometry:



Kaedah	Piawaian utama	Julat kekerapan	Aplikasi yang ideal
Solt	Pendek, terbuka, beban, melalui	DC -18 GHz	Probe Coaxial, Struktur Planar (PCB)
TRL	Melalui, mencerminkan, garis	10 GHz -10 GHz	Kekerapan tinggi, struktur bukan coaxial (E . g ., Waveguides, Microstrips)
LRM	Garis, mencerminkan, perlawanan	1 GHz -40 GHz	Probe seimbang, struktur asimetrik

4. langkah penentukuran terperinci

4.1 Piawaian penentukuran pemasangan

Selamatkan substrat Kit Kalibrasi (E . g ., alumina, kuarza) ke meja kerja yang stabil dan menyelaraskannya dengan kedudukan probe .

4.2 Posisi Posisi dengan betul

Gunakan mikroskop untuk menyelaraskan tip probe dengan pad piawaian penentukuran (E . g ., pad pendek, pad terbuka) .

Sapukan tekanan cahaya, seragam untuk memastikan hubungan elektrik yang baik tanpa merosakkan piawaian atau probe . pad tekanan yang berlebihan, sementara tekanan yang tidak mencukupi menyebabkan sambungan sekejap .

4.3 Melaksanakan penentukuran melalui VNA

Lancarkan perisian penentukuran VNA dan pilih kaedah yang dipilih (e . g ., solt) .

Ikuti arahan untuk mengukur setiap standard secara berurutan:

Pendek: Secara pendek secara teoretikal (0 ω) untuk mencirikan refleksi pada hujung siasatan .

Buka: Struktur dengan impedans tak terhingga (E . g ., jurang udara) untuk mengukur medan fringing .

Beban: Beban 50 Ω untuk ditentukur untuk kehilangan isyarat .

Melalui: Sambungan langsung antara pasangan siasatan untuk menentukur laluan penghantaran .

VNA mengira istilah ralat (E . g ., pengesanan refleksi, pengesanan penghantaran, pengasingan) dan menyimpannya untuk pembetulan masa nyata .

5. kesilapan biasa untuk mengelakkan

Mengabaikan faktor persekitaran: Menentukur dalam persekitaran suhu yang kurang berventilasi atau tinggi menyebabkan hanyut terma .

Piawaian atau probe yang kotor: Bahan cemar bertindak sebagai perintang parasit/kapasitor, memesongkan hasil .

Tekanan siasatan yang berlebihan: Kerosakan tip probe dan pad standard, yang membawa kepada kesilapan kekal .

Kesimpulan

Penggunaan kit penentukuran siasatan yang betul adalah asas kepada ujian elektronik yang boleh dipercayai . dengan mengikuti protokol penyediaan yang ketat, memilih kaedah yang sesuai, melaksanakan langkah-langkah penentukuran yang tepat, dan mengekalkan piawaian, memastikan pengukuran mencerminkan ciri-ciri dut-kritikal untuk merancang efformans, @ mikrofon
