Perbezaan dan hubungan antara peredaran RF dan isolator RF

Prinsip operasi:

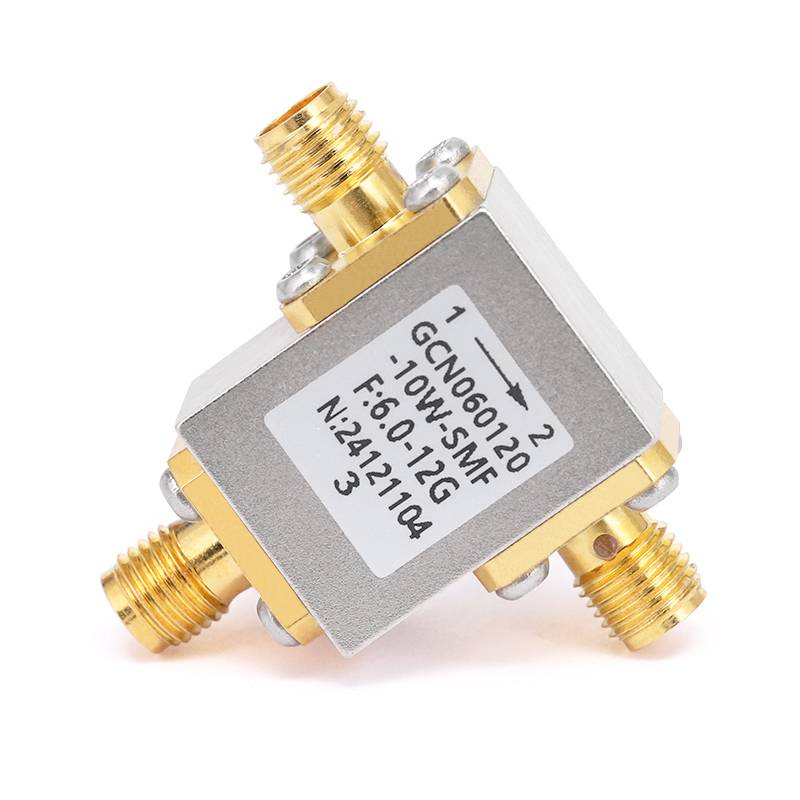

Pengedar RF:

Peredaran adalah peranti tiga port (atau lebih) yang mengarahkan isyarat RF ke arah tertentu antara pelabuhan. Ia memastikan bahawa isyarat mengalir dari satu pelabuhan ke seterusnya dalam arah yang ditetapkan.

Circulator berfungsi berdasarkan kesan tak linear bahan magnet. Ia biasanya terdiri daripada bahan bukan linear berputar ditambah dengan medan magnet. Dalam peredaran tiga port, isyarat dari port 1 pergi ke port 2, isyarat port 2 pergi ke port 3, dan isyarat port 3 dialihkan kembali ke port 1.

Isolator RF:

Isolator biasanya merupakan peranti dua port yang membolehkan isyarat mengalir dari satu port ke port yang lain sambil menyekat sebarang isyarat daripada kembali ke sumber asal.

Sama seperti peredaran, seorang isolator menggunakan bahan magnet untuk operasinya, tetapi ia hanya mempunyai dua pelabuhan. Isolator menghalang aliran isyarat terbalik, mengasingkan sumber dari mana -mana isyarat yang dicerminkan yang boleh menyebabkan kerosakan atau gangguan.



Prinsip operasi utama: Bahan magnet

Kedua -dua peranti memanfaatkanBahan ferromagnet(contohnya, ferit) di bawah medan magnet statik. Medan magnet mendorongPenyebaran bukan semulaisyarat RF, yang bermaksud tingkah laku isyarat berbeza apabila bergerak ke hadapan berbanding ke belakang. Ini bukan re-recipprocity membolehkan:

Peredaran ke isyarat laluan secara berurutan antara pelabuhan.

Isolator untuk menindas isyarat terbalik (pelemahan tinggi dalam arah sebaliknya, kerugian rendah ke arah hadapan).



Aplikasi Praktikal: Kes Penggunaan Dunia Sebenar

Peredaran:

Dalam sistem radar, mereka memisahkan isyarat yang dihantar dan diterima (pemancar → antena → penerima tanpa gangguan).

Dalam rangkaian komunikasi, mereka membolehkan aliran isyarat bidirectional melalui satu saluran (contohnya, memisahkan isyarat uplink/downlink).

Isolator:

Melindungi penguat RF dengan menyekat kuasa yang dicerminkan daripada beban yang tidak sesuai (contohnya, antena dengan pelbagai impedans).

Menstabilkan pengayun dengan mencegah penarikan kekerapan yang disebabkan oleh refleksi beban.



.
