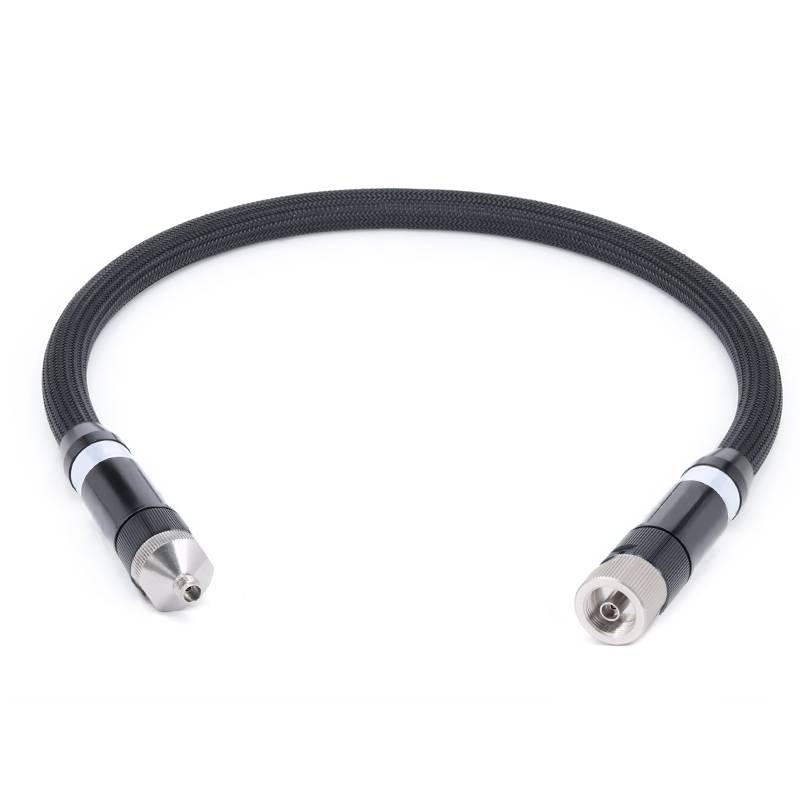

Kabel ujian Vektor Rangkaian Vektor (VNA) sering mahal



Kos ujian penganalisis rangkaian vektor (VNA) yang tinggi berpunca daripada keperluan prestasi yang ketat, bahan khusus, proses pembuatan ketepatan, dan kawalan kualiti yang ketat, antara faktor lain . Berikut adalah analisis terperinci mengenai faktor -faktor utama yang memacu kos tinggi mereka:

1. Keperluan indeks prestasi yang sangat tinggi

Kabel ujian VNA beroperasi dalam julat frekuensi tinggi (biasanya dari MHz hingga beratus-ratus GHz) dan mesti mengekalkan integriti isyarat yang sangat tinggi untuk memastikan pengukuran parameter yang tepat seperti S-parameter, kehilangan sisipan, kehilangan pulangan, dan kestabilan fasa .

Keperluan prestasi utama termasuk:

Kehilangan penyisipan yang rendah: Dalam jalur frekuensi tinggi (E . g .,> 18 GHz), walaupun kerugian rintangan atau dielektrik kecil boleh mengganggu hasil pengukuran {{4}

Kerugian pulangan yang tinggi (padanan impedans): Pengukuran VNA sangat sensitif terhadap refleksi isyarat . kabel mesti mengekalkan impedans ciri -ciri yang tepat (biasanya 50Ω) dengan variasi minimum di seluruh panjang dan kekerapan julat . Mana -mana ketidakpadanan impedans akan memperkenalkan kesilapan, jadi molekul dimensi inci).

Kestabilan fasa: Peralihan fasa yang disebabkan oleh pergerakan kabel (seperti lenturan) atau perubahan suhu mesti diabaikan . Ini memerlukan reka bentuk khas (seperti konduktor dalaman luka helik) untuk menstabilkan fasa, dengan itu meningkatkan kerumitan .

Gangguan Gangguan Elektromagnetik (EMI)/Radio Frekuensi (RFI): Untuk mengelakkan gangguan luaran dan kebocoran isyarat, kabel menggunakan pelindung pelbagai lapisan (seperti tembaga braid + aluminium foil + polimer konduktif), yang meningkatkan kos bahan dan buruh .



2. Bahan khusus

Bahan yang digunakan dalam kabel VNA dipilih dengan teliti untuk memenuhi keperluan frekuensi tinggi dan keperluan kestabilan:

Konduktor: Tembaga tembaga bebas oksigen atau tembaga bersalut perak/bersalut emas digunakan untuk mengurangkan kerugian kesan kulit pada frekuensi tinggi . penyaduran emas (mahal tetapi sangat tahan karat) sering digunakan untuk penyambung dan konduktor dalaman .

Dielectrics: Dielektrik yang sangat rendah, sangat stabil seperti PTFE yang diperluas diperlukan . Bahan-bahan ini mempunyai pemalar dielektrik yang rendah dan stabil (εr), yang dapat mengekalkan kestabilan impedans dengan perubahan suhu dan kekerapan, tetapi mereka mahal dan sukar untuk diproses {{2}

Pelindung: Bahan tahan lama namun fleksibel (seperti fluoropolimer, poliuretana, atau nilon braids) digunakan untuk menahan tekanan mekanikal (lenturan, lelasan) dan suhu yang melampau (-55 darjah ke +150



3. reka bentuk pembuatan dan proses ketepatan

Reka bentuk dan pengeluaran kabel VNA memerlukan ketepatan peringkat mikrometer:

Toleransi dimensi: Geometri konduktor dalaman, dielektrik, dan perisai luar mestilah seragam untuk mengelakkan perubahan impedans . sebagai contoh, concentricity konduktor dalaman dan luaran (untuk mencegah refleksi yang disebabkan oleh eksentrik) perlu dikawal dalam pelbagai mikrometer {{}}

Struktur kompleks: Banyak kabel frekuensi tinggi mengguna pakai reka bentuk canggih, seperti struktur 塑形 untuk kestabilan fasa dan kepadatan rendah PTFE untuk mengurangkan berat badan dan kehilangan .

Perhimpunan manual ketepatan tinggi: Komponen kritikal kabel ultra-tinggi frekuensi (seperti penyambung) mungkin memerlukan pemasangan manual dan debugging untuk memenuhi spesifikasi, yang meningkatkan kos buruh .



4. Penyambung berprestasi tinggi

Penyambung adalah bahagian kritikal kabel VNA, dan penyambung yang kurang baik boleh menjadi sumber utama kesilapan pengukuran . yang mereka perlukan:

Pemesinan ketepatan: Penyambung (seperti SMA, 3 . 5 mm, 2.4 mm, 1.85 mm) dimesin dari tembaga berkedut tinggi atau tembaga berilium (yang mempunyai sifat seperti musim bunga) dengan toleransi yang dikawal dalam ± 0.0001 inci.

Rawatan penyaduran: Penyaduran emas atau rhodium (5-50 mikro yang tebal) memastikan rintangan hubungan yang rendah, rintangan kakisan, dan prestasi mengikat berulang (penting untuk penentukuran) .

Ujian dan pengesahan: Setiap penyambung perlu diuji untuk nisbah gelombang berdiri voltan (VSWR), kehilangan sisipan, dan ketahanan mekanikal (beribu -ribu kitaran penyisipan/pengekstrakan), yang meningkatkan masa pengeluaran .



5. Ketahanan Alam Sekitar

Kabel VNA perlu menahan keadaan kasar di makmal, kilang, atau ujian lapangan:

Fleksibiliti dan ketahanan: Mereka mesti menahan lenturan, berpusing, dan lelasan yang berulang tanpa degradasi dalam prestasi . Ini memerlukan reka bentuk sokongan dalaman yang dipertingkatkan dan pelindung tahan lama .

Suhu dan rintangan cuaca: Bahan mesti kekal stabil di bawah julat suhu yang luas, persekitaran lembap, dan pendedahan kepada bahan kimia (seperti minyak dan pelarut) . Oleh itu, plastik kejuruteraan mahal dan elastomer digunakan
