Semua mengenai penyambung SMA



Penyambung SMA adalah penyambung sepaksi RF yang digunakan secara meluas, yang terkenal dengan prestasi dan fleksibiliti yang tinggi . ia dibangunkan oleh Bendix Scintilla pada tahun 1950-an, dan nama "SMA" bermaksud versi subminiature isyarat .



1. Ciri -ciri utama penyambung SMA

Saiz: Penyambung SMA mempunyai struktur padat dengan diameter konduktor luar 0 . 141 inci, menjadikannya sesuai untuk aplikasi dengan ruang terhad.

Julat kekerapan: Mereka biasanya beroperasi sehingga 18 GHz, walaupun beberapa versi berprestasi tinggi dapat mencapai 26 . 5 GHz atau lebih tinggi.

Impedance: Kebanyakan penyambung SMA adalah 50 ohm, yang merupakan konfigurasi standard untuk RF dan sistem gelombang mikro .

Mekanisme gandingan: Mengadopsi reka bentuk gandingan berulir dengan 1/4 inci, 36 benang per inci UNC Threads, memastikan sambungan yang kukuh dan stabil dengan rintangan getaran yang kuat .

Bahan SMA dan proses rawatan permukaan

Cangkang biasanya diperbuat daripada tembaga dan keluli tahan karat, dan boleh dilapisi (seperti nikel, emas) untuk meningkatkan rintangan kakisan dan kekonduksian .

Konduktor pusat mungkin tembaga, tembaga, atau tembaga berilium, dengan permukaan bersalut emas untuk mencapai penghantaran isyarat optimum .

Nisbah Gelombang Tetap Voltan (VSWR): Penyambung SMA berkualiti tinggi mempunyai VSWR yang rendah (biasanya di bawah 1 . 2: 1 di bawah 12 GHz), yang bermaksud penghantaran isyarat yang cekap dengan refleksi minimum.



2. Jenis penyambung SMA

Penyambung SMA datang dalam pelbagai konfigurasi untuk memenuhi aplikasi yang berbeza:

Menurut jenis pelabuhan, mereka boleh dibahagikan kepada: port standard SMA, sma cepat-sambungan, dan sma polaritas terbalik .

Menurut gaya struktur, mereka boleh dibahagikan kepada jenis lurus dan kanan . penyambung lurus digunakan untuk sambungan siri, manakala jenis sudut kanan sesuai untuk ruang yang ketat . reka bentuk lenturan90- dapat menjimatkan ruang atau mengurangkan ketegangan kabel .

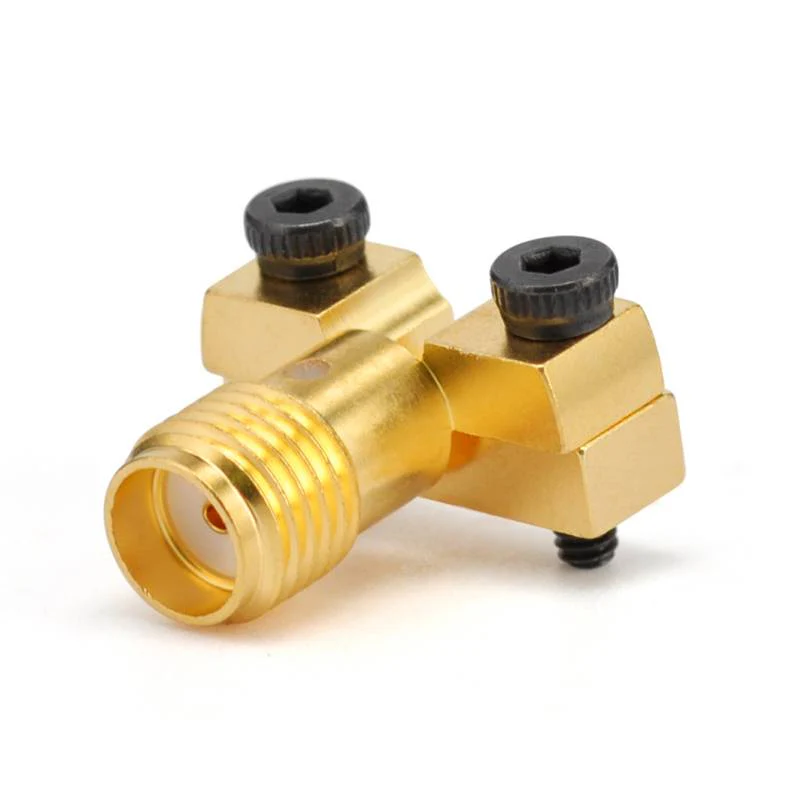

Menurut kaedah pemasangan, mereka boleh dibahagikan kepada jenis biasa dan panel-mount . penyambung panel-mount direka untuk pemasangan pada panel atau kandang, dengan pelbagai jenis seperti 2- bebibir lubang,4- bebibir lubang, dan bulat bebibir {}}



3. Kegunaan biasa SMA

Dalam bidang telekomunikasi, penyambung SMA digunakan secara meluas di stesen asas telefon bimbit, sistem satelit, dan peralatan komunikasi tanpa wayar .

Dalam peralatan ujian, ia digunakan dalam peranti ujian seperti osiloskop, penganalisis rangkaian, dan penjana isyarat .

Dalam sistem antena, penyambung SMA sering digunakan untuk menghubungkan antena dalam sistem tanpa wayar .

Dalam litar RF, mereka terdapat dalam banyak peranti RF seperti penguat, penapis, dan pengadun .

Nota



4. Kapasiti pengendalian kuasa:

Walaupun penyambung SMA sesuai untuk sistem RF kuasa rendah dan kuasa sederhana, mereka mungkin tidak sesuai untuk aplikasi kuasa tinggi . untuk senario kuasa yang lebih tinggi, penyambung lain seperti N-jenis atau 7/16- jenis mungkin lebih sesuai {{7}

Ketahanan mekanikal: Berbanding dengan beberapa penyambung yang lebih besar, penyambung SMA agak rapuh, terutamanya dari segi penjajaran pin dan menahan tekanan mekanikal . Oleh itu, penjagaan tambahan harus diambil semasa pengendalian dan pemasangan .



Keserasian: Apabila memilih penyambung SMA, pastikan penyambung lelaki dan perempuan sepadan dengan saiz thread dan impedans untuk memastikan sambungan yang baik . mereka juga boleh saling berkaitan dengan port 2 . 92mm dan 3.5mm.
