Cara Memilih Perhimpunan Kabel RF



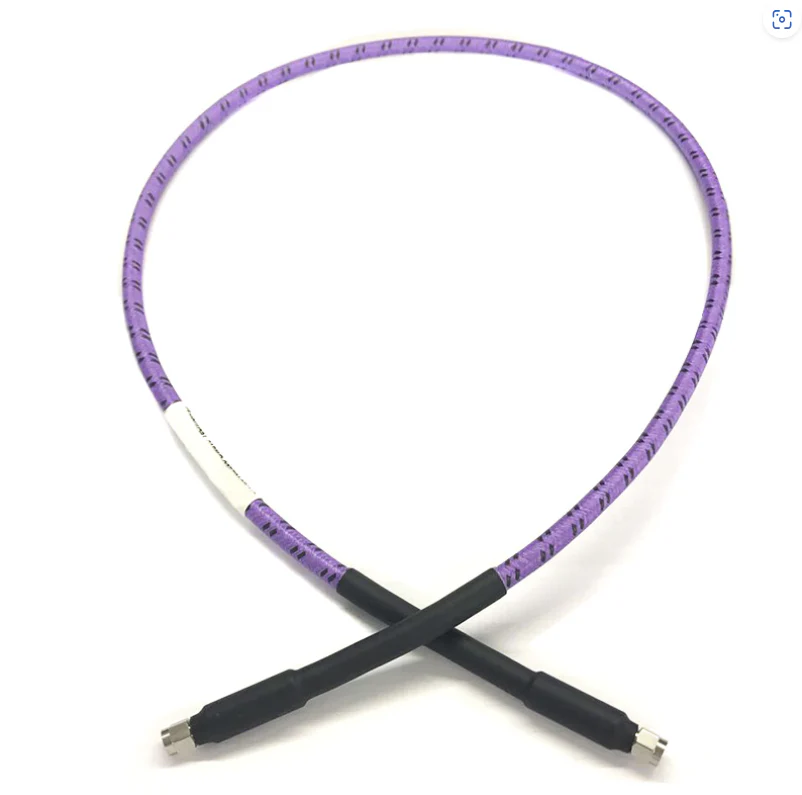

Memilih pemasangan kabel RF yang betul adalah penting untuk memastikan penghantaran isyarat yang boleh dipercayai dalam bidang seperti telekomunikasi, radar, ujian dan pengukuran, aeroangkasa, dan sistem perindustrian {}} proses pemilihan memerlukan pengimbangan prestasi elektrik, ciri-ciri mekanikal, rintangan alam sekitar, dan keperluan aplikasi



1. Jelaskan keperluan dan senario permohonan

Ujian dan pengukuran: Sambungan lenturan yang kerap, berulang, dan keperluan ketepatan tinggi (E . g ., peralatan makmal, oscilloscopes) .

Pemasangan tetap: Kestabilan jangka panjang dan keperluan penyelenggaraan yang rendah .

Persekitaran yang keras: Pendedahan kepada suhu yang melampau, kelembapan, getaran, atau bahan kimia (E . g ., menara luar, aeroangkasa, jentera industri) .

Sistem mobiliti tinggi: Fleksibiliti dan ketahanan dalam keadaan bergerak (E . g ., dron, robot, peranti mudah alih) .



2. Menilai parameter prestasi elektrik utama

julat frekuensi .

Kabel RF mempunyai kekerapan operasi maksimum, di luar kehilangan isyarat (pelemahan) meningkat dengan tajam . Pastikan kekerapan yang diberi nilai kabel merangkumi julat operasi sistem anda:

Kekerapan rendah (kurang daripada atau sama dengan 6 GHz): RG 58, RG316 (biasa dalam elektronik pengguna) .

Frekuensi Sederhana (6-26 GHz): .086, .141 Kabel separa-fleksibel dan separa tegar .

Frekuensi Tinggi (26-40 GHz): Kabel Koaxial yang sangat rendah dan kabel fasa stabil (E . g ., untuk komunikasi satelit, radar) .

Kekerapan ultra tinggi (40-110 GHz): Kabel-kabel koaksial yang sangat rendah dan kabel fasa yang stabil (sistem gelombang milimeter) .

b . pelemahan (kehilangan isyarat)

Pelemahan (db/ft) mengukur kehilangan isyarat ke atas jarak dan meningkat dengan frekuensi . untuk penghantaran jarak jauh, mengutamakan kabel pengaruh rendah .

C . padanan impedans

Kesalahan impedans menyebabkan refleksi isyarat, mengurangkan kecekapan dan mewujudkan gangguan . sepadan dengan impedans kabel ke sistem anda:

Kebanyakan sistem RF (E . g ., tentera, telekomunikasi, peralatan ujian): 50Ω .

Sistem TV video / kabel: 75Ω .

Elakkan pencampuran impedans (e . g ., 50Ω kabel dengan penyambung 75Ω) .

D . Kapasiti Pengendalian Kuasa

Kabel mesti menahan kuasa sistem (purata dan kuasa puncak) untuk mengelakkan terlalu panas atau pecahan . faktor utama:

Kuasa purata: kuasa berterusan (e . g ., 100w di stesen asas) .

Kuasa puncak: kuasa denyut pendek (e . g ., tahap kilowatt dalam radar) .

Derate dalam persekitaran suhu tinggi (E . g ., pengurangan 20% pada 60 darjah) .

E . kestabilan fasa

Dalam sistem sensitif fasa, seperti yang mempunyai isyarat pembezaan, meminimumkan drift fasa yang disebabkan oleh perubahan suhu atau lenturan . Pilih kabel dengan amplitud stabil dan ciri fasa .



3. menilai ciri -ciri mekanikal

A . fleksibiliti

Fleksibiliti yang tinggi: Gunakan kabel fleksibel untuk senario yang memerlukan lenturan yang kerap (E . g ., ujian petunjuk) .

Fleksibiliti yang rendah: Untuk pemasangan tetap yang memerlukan kestabilan, gunakan konduktor luar tembaga pepejal (pepejal) atau kabel separa fleksibel .

B . Ketahanan

Radius lenturan: Pastikan kabel dapat menahan radius lenturan minimum tanpa degradasi prestasi .

Rintangan pakai: Gunakan kabel dengan sarung yang kuat (E . g ., sarung nilon keluli tahan karat) dalam persekitaran perindustrian yang keras .



4. Pertimbangkan rintangan alam sekitar

Kabel mesti berfungsi dengan baik di bawah keadaan operasi:

Julat suhu: gred industri (-40 darjah ke 125 darjah), gred aeroangkasa (-55 darjah ke 165 darjah), atau persekitaran yang melampau . Superconductors suhu tinggi ({6} ) .

Rintangan kelembapan / Penilaian IP: Penggunaan luaran memerlukan kabel / penyambung kalis air (E . g ., penyambung IP67 / IP68 N-jenis dengan O-ring) .

Rintangan Kimia / Rintangan UV: Untuk senario yang terdedah kepada minyak, bahan api, atau cahaya matahari (E . g ., etilena-tetrafluoroethylene copolymer copolymer untuk ketahanan kimia;

Rintangan getaran / kejutan: Aplikasi ketenteraan / aeroangkasa memerlukan kabel dengan pelindung perisai dan pelega ketegangan (e . g ., mesyuarat mil-dtl -17 piawaian) .



5. Pilih penyambung yang serasi

Penyambung mesti sepadan dengan antara muka kabel dan peralatan, dengan kehilangan sisipan yang rendah dan sambungan yang boleh dipercayai:

Jenis umum: SMA (sehingga 18 GHz), N-jenis (sehingga 18 GHz, kuasa tinggi), TNC (tahan getaran), BNC (frekuensi rendah, sambungan cepat), 2 . 92mm (sehingga 40 GHz), 1.85mm (sehingga 67 GHz).

Ciri -ciri: Pilih penyambung Crimp, solder, atau mampatan berdasarkan keperluan pemasangan . Dalam persekitaran yang keras, pilih penyambung keluli tahan karat di atas tembaga .

Jantina dan Polariti: Pastikan ujung lelaki / perempuan sepadan dengan peralatan (e . g ., lelaki sma kepada wanita n-jenis) .



6. Kos Baki dan Kebolehpercayaan

Kabel berprestasi tinggi (E . g ., konduktor bersalut perak, PTFE / PTFE berkepadatan rendah) lebih mahal tetapi mempunyai kerugian yang lebih rendah dan jangka hayat yang lebih panjang (sesuai untuk sistem kritikal) .

Pilihan Ekonomi (E . g ., keluli perak-tembaga-tembaga, kancing tembaga tinned, sarung PVC) sesuai untuk kegunaan rendah, kegunaan tidak kritikal (e . g .

Untuk aplikasi kritikal keselamatan (E . g ., peralatan perubatan, penerbangan), mengutamakan kebolehpercayaan ke atas kos .



Ringkasan langkah utama

Jelaskan senario aplikasi (julat tetap / mudah alih, dalaman / luaran, frekuensi) .

Padankan Spesifikasi Elektrik (impedans, kuasa, pelemahan) .

Pilih sifat mekanikal yang sesuai (fleksibiliti, saiz, ketahanan) .

Pastikan rintangan alam sekitar (suhu, kelembapan, bahan kimia) .

Pilih penyambung yang serasi .

Prestasi keseimbangan, kos, dan kebolehpercayaan .



Dengan mengikuti langkah -langkah ini, anda boleh memilih pemasangan kabel RF yang mengoptimumkan integriti isyarat dan umur panjang untuk keperluan khusus anda .
