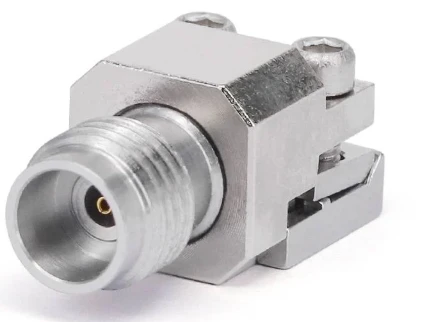

Penyambung Pelancaran Akhir

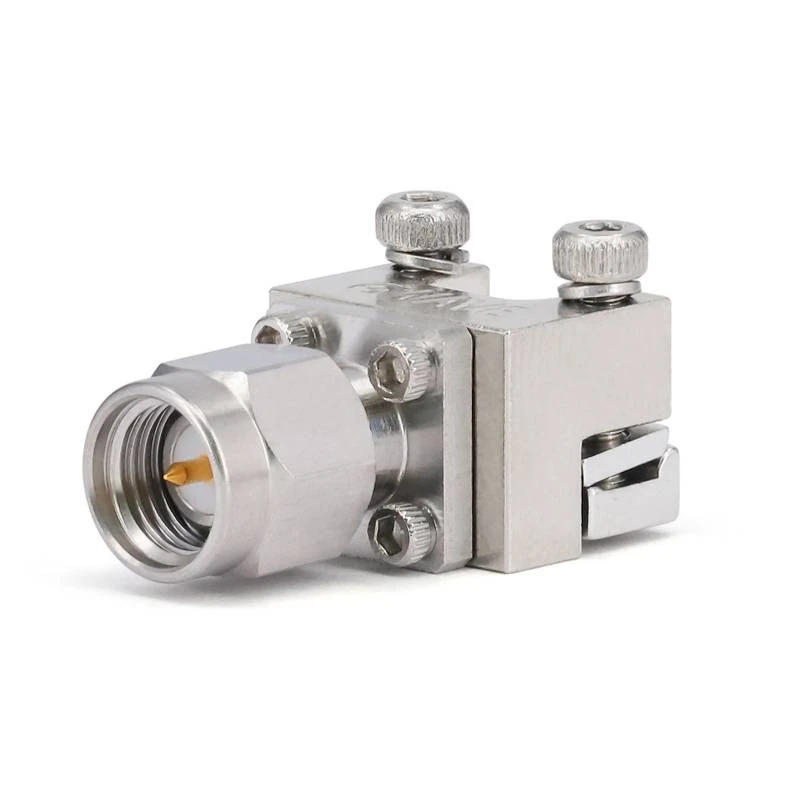

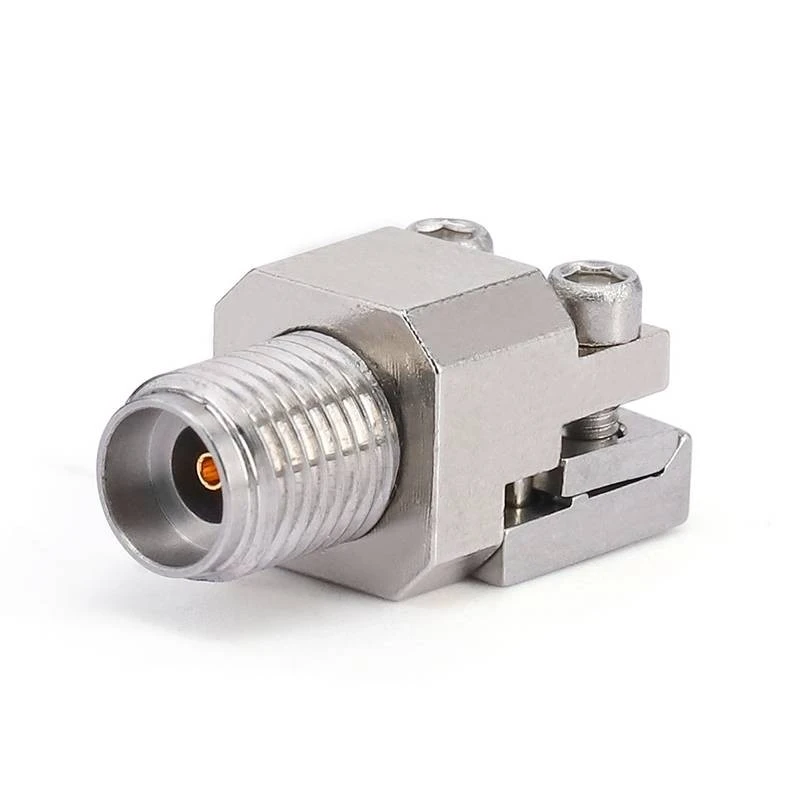

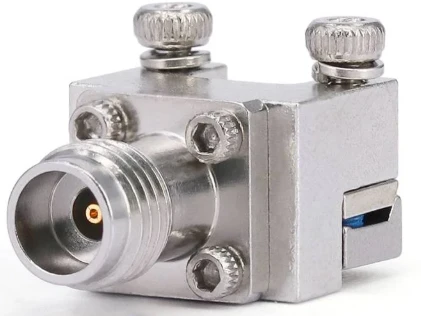

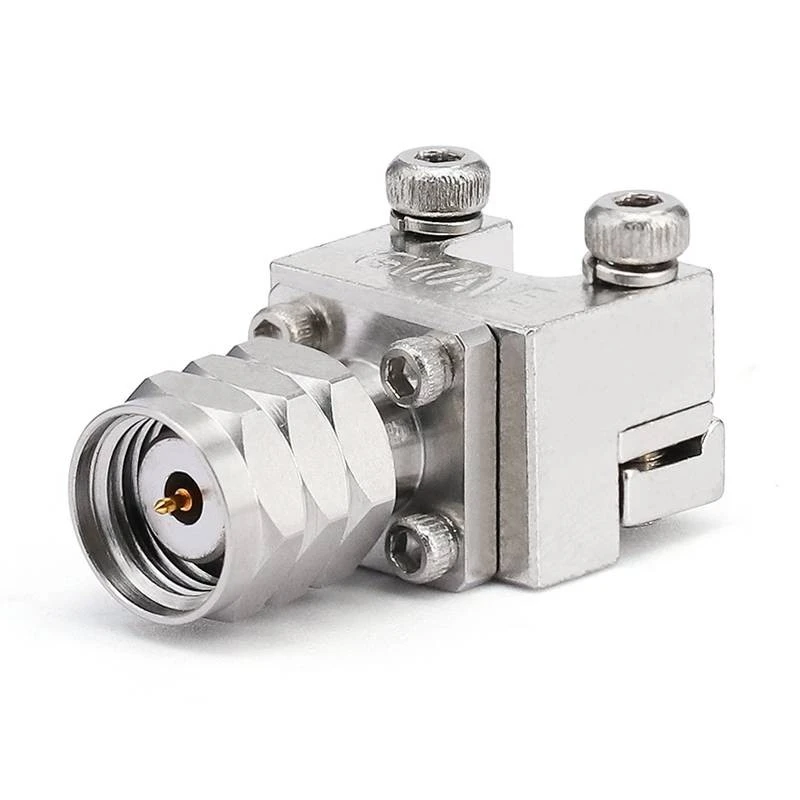

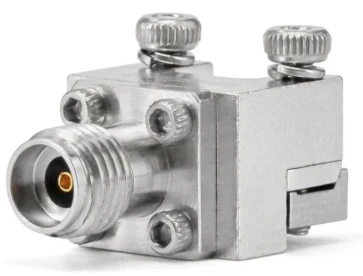

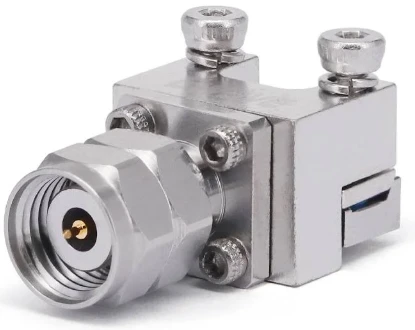

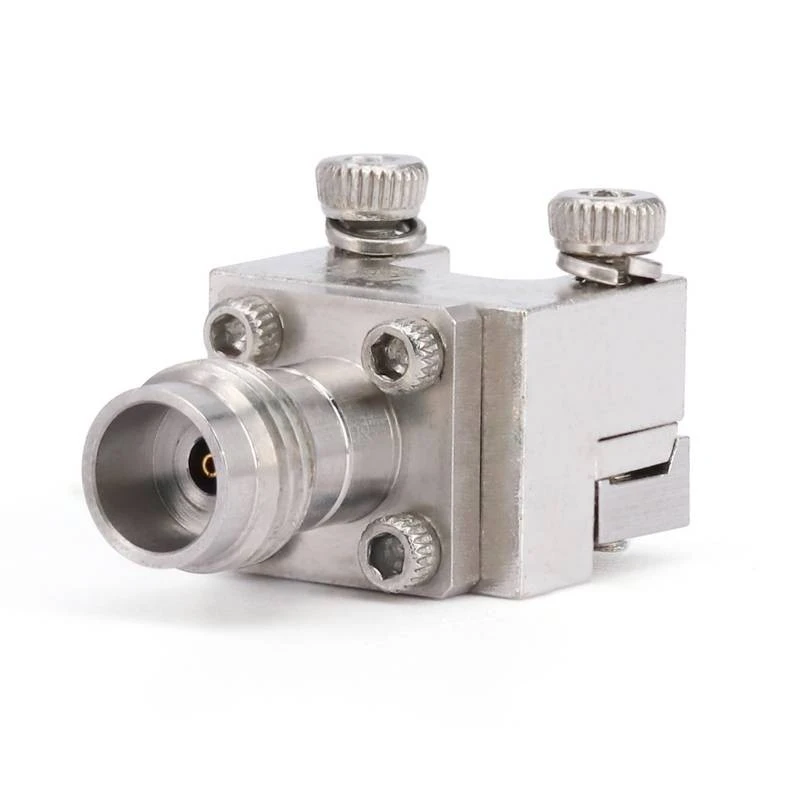

Penyambung Pelancaran Akhir FlexIRF, yang terdapat dalam SMA, 2 . 92mm, 2.4mm, 1.85mm, dan varian 1.0mm, direka untuk memenuhi keperluan yang paling menuntut dalam aplikasi frekuensi tinggi.
Penyambung pelancaran akhir ini mempunyai prestasi elektrik yang luar biasa . dengan reka bentuk kejuruteraan mereka, mereka dapat menyokong frekuensi sehingga tahap yang sangat tinggi .
Description/kawalan
Pengenalan Produk
Penyambung Pelancaran Akhir FlexIRF, yang terdapat dalam SMA, 2 . 92mm, 2.4mm, 1.85mm, dan varian 1.0mm, direka untuk memenuhi keperluan yang paling menuntut dalam aplikasi frekuensi tinggi.
Penyambung pelancaran akhir ini mempunyai prestasi elektrik yang luar biasa . dengan reka bentuk kejuruteraan ketepatan mereka, mereka dapat menyokong frekuensi sehingga tahap yang sangat tinggi . 2 . 92mm penyambung, misalnya, dapat mengendalikan hingga 4 50GHz . Penyambung 1.85mm menawarkan prestasi cemerlang sehingga 67GHz, dan penyambung 1.0mm menyokong frekuensi setinggi 110GHz. Ini menjadikan mereka sesuai untuk digunakan dalam sistem komunikasi wayarles maju, aplikasi aeroangkasa dan pertahanan, dan pemindahan data kelajuan tinggi.
Gaya badan produk
Pelancaran akhir solder tanpa penyambung untuk PCB, pin tengah mempunyai diameter 0 . 23mm, 0 . 3mm dan 0 . 51mm. Penyambung ini mempunyai badan tri-logam tembaga dan memastikan prestasi gelombang mikro yang sangat baik dengan kehilangan sisipan rendah dan VSWR 1.35. penyambung ini dihasilkan dengan tepat untuk industri RF seperti tentera & ruang. Dibina dengan bahan berkualiti tinggi, reka bentuk padat dan ringan mereka juga menjadikannya sesuai untuk aplikasi di mana ruang dan berat adalah faktor kritikal.
Permohonan produk
Pelancaran akhir Pelancaran penyambung tanpa solder mencari aplikasi yang luas dalam bidang yang pelbagai . Dalam bidang telekomunikasi, mereka memainkan peranan penting dalam penghantaran data yang tinggi, memastikan pemindahan tenaga gelombang mikro dari kabel pcb ke litar pcb. Sasaran . Keupayaan mereka untuk meminimumkan refleksi menjadikan mereka sesuai untuk aplikasi ini di mana penerimaan dan penghantaran isyarat tepat adalah Vita .
Perolehan Soalan Lazim
Data spesifikasi produk
|
Konfigurasi |
|
| Jenis penyambung |
SMA/2.92mm/2.4mm/1.85mm |
|
Impedans penyambung |
50 ohm |
|
Polariti penyambung |
Standard |
|
Kaedah Gunung Penyambung |
2 lubang bebibir |
|
Jenis penyambung 2 jenis antara muka |
Pin 0.30mm / 0.51mm |
|
Kaedah lampiran |
Hubungi |
|
Maklumat bahan |
|
|
Hubungan pusat |
Cube Gold Plated |
|
Kenalan luar |
Keluli tahan karat |
|
Badan |
Brass Trimetal Plated |
|
Dielektrik |
PEEK/PTFE |
|
Data alam sekitar |
|
|
Julat suhu |
-55 ijazah ke +165 darjah |
|
2011/65/EU (ROHS) |
Patuh |
Jenis produk
|
Jenis penyambung |
Lukisan |
Sku |
Diameter pin |
Kekerapan |
VSWR |
Jarak lapang jarak |
|
|

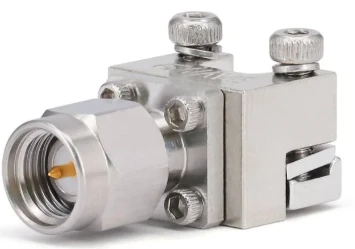

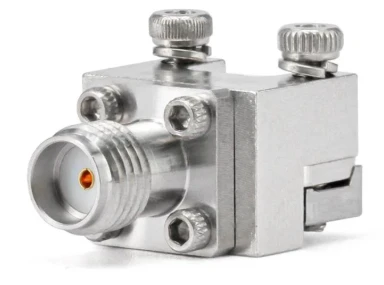

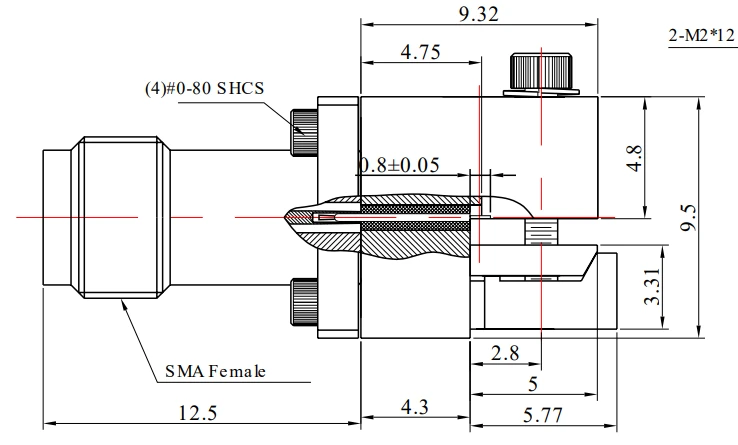

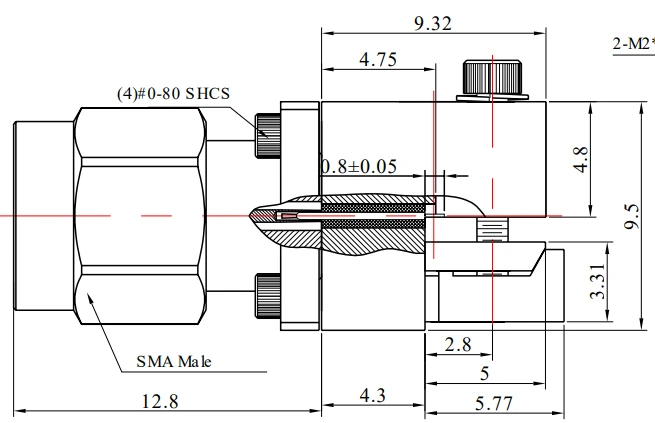

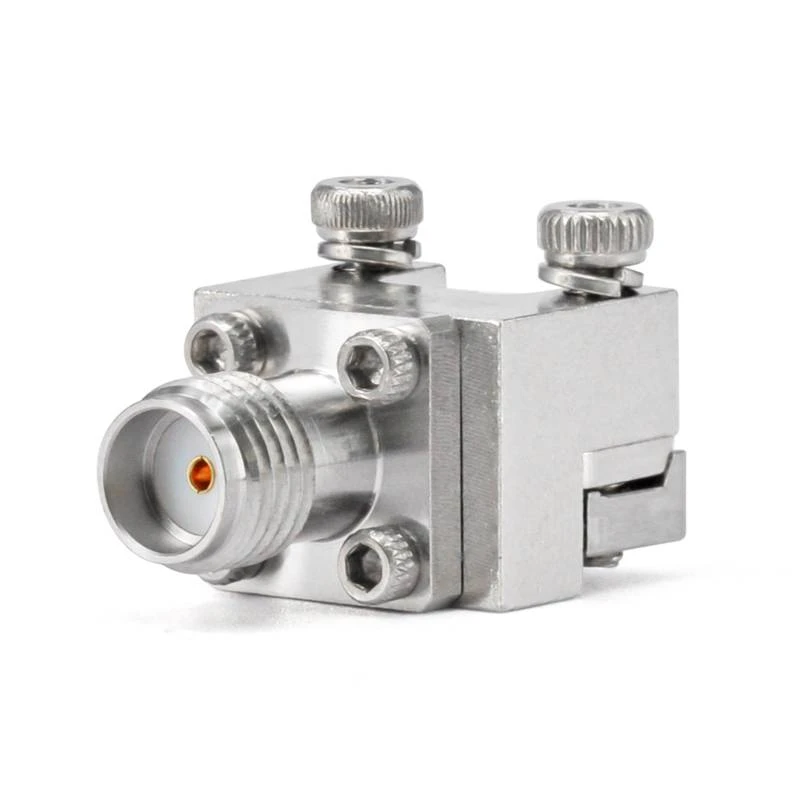

SMA |
|
|
FR 2- SMA-KFD0830 |
0.30mm |
DC -26.5 GHz |
1.25 |
9.5mm |
|
FR 2- SMA-KFD0851 |
0.51mm |
DC -26.5 GHz |
1.25 |
9.5mm |
|||
|
|
|
FR 2- SMA-JFD0830 |
0.30mm |
DC -26.5 GHz |
1.25 |
9.5mm |
|
|
FR 2- SMA-JFD0851 |
0.51mm |
DC -26.5 GHz |
1.25 |
9.5mm |
|||
|
Jenis penyambung |
Lukisan |
Sku |
Diameter pin |
Kekerapan |
VSWR |
Jarak lapang jarak |
|
|

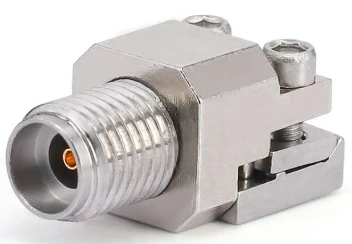

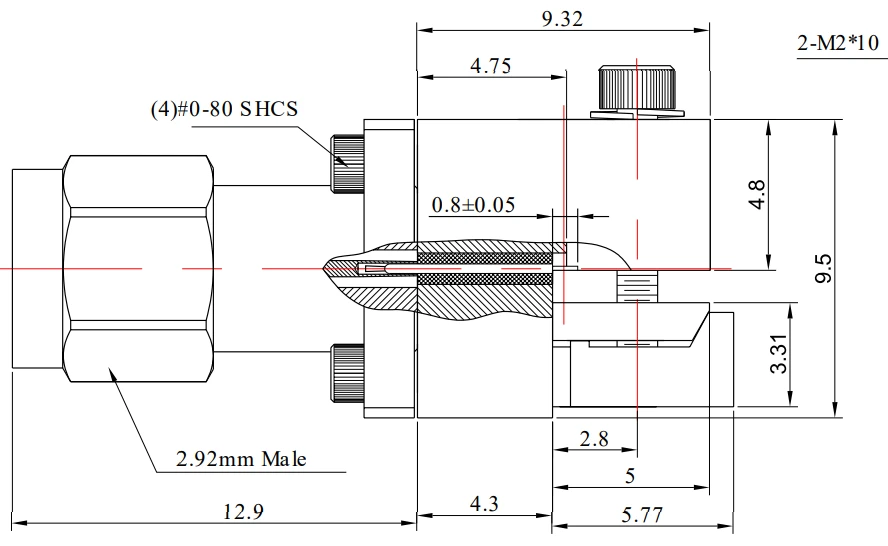

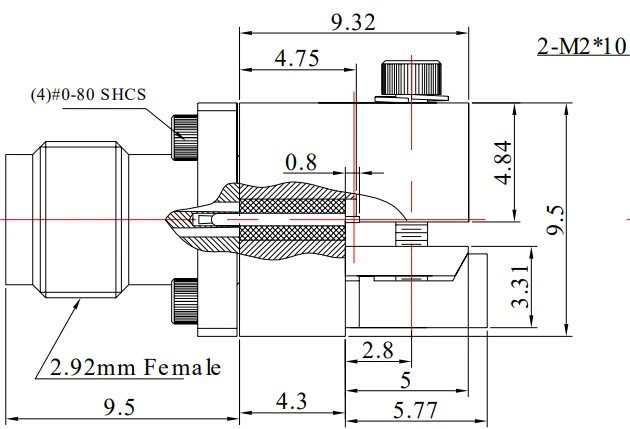

2.92mm |
|
|
FR 2-2.92- KFD0830 |
0.30mm |
DC -40 GHz |
1.30 |
9.5mm |
|
FR 2-2.92- KFD0851 |
0.51mm |
DC -40 GHz |
1.30 |
9.5mm |
|||
|
|
|
FR 2-2.92- kfd0923 |
0.23mm |
DC -40 GHz |
1.30 |
5.84mm |
|
|
|
|
FR 2-2.92- JFD0830 |
0.30mm |
DC -40 GHz |
1.30 |
9.5mm |
|
|
FR 2-2.92- JFD0851 |
0.51mm |
DC -40 GHz |
1.30 |
9.5mm |
|||
|
Jenis penyambung |
Lukisan |
Sku |
Diameter pin |
Kekerapan |
VSWR |
Jarak lapang jarak |
|
|

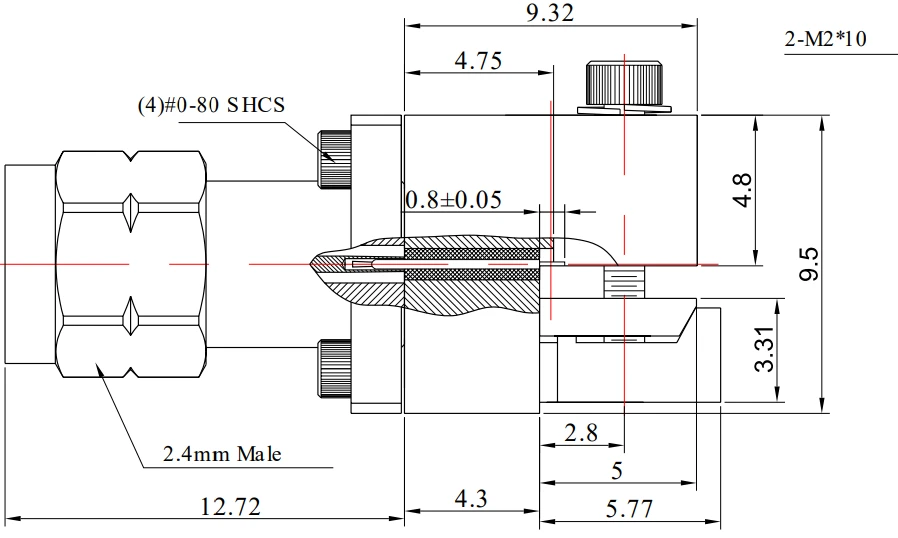

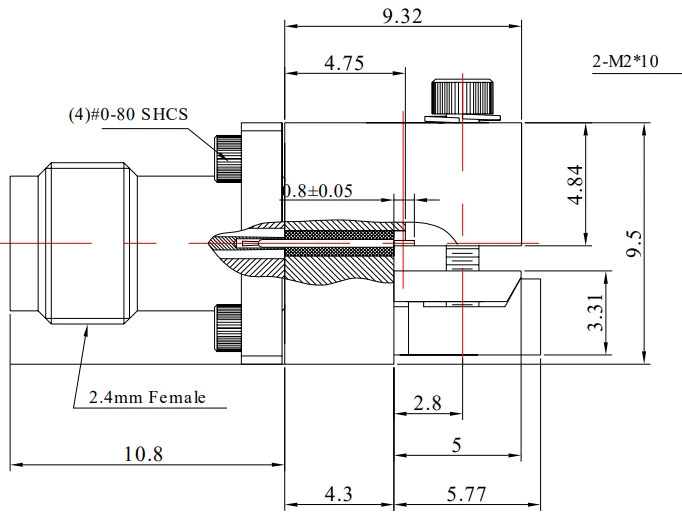

2.4mm |
|
|
FR 2-2.4- KFD0830 |
0.30mm |
DC -50 GHz |
1.30 |
9.5mm |
|
FR 2-2.4- KFD0851 |
0.51mm |
DC -50 GHz |
1.30 |
9.5mm |
|||
|
|
|
FR 2-2.4- JFD0830 |
0.30mm |
DC -50 GHz |
1.30 |
9.5mm |
|
|
FR 2-2.4- JFD0851 |
0.51mm |
DC -50 GHz |
1.30 |
9.5mm |
|||
|
Jenis penyambung |
Lukisan |
Sku |
Diameter pin |
Kekerapan |
VSWR |
Jarak lubang pemasangan |
|
|

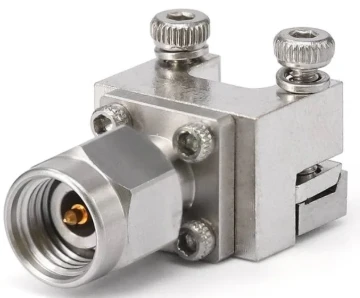

1.85mm |
|
|
FR 2-1.85- KFD0830 |
0.30mm |
DC -65 GHz |
1.35 |
9.5mm |
|
FR 2-1.85-- KFD0851 |
0.51mm |
DC -65 GHz |
1.35 |
9.5mm |
|||
|
|
|
FR 2-1.85- kfd0923 |
0.23mm |
DC -65 GHz |
1.35 |
5.84mm |
|
|
|
|
FR 2-1.85-- JFD0830 |
0.30mm |
DC -65 GHz |
1.35 |
9.5mm |
|
|
FR 2-1.85-- JFD0851 |
0.51mm |
DC -65 GHz |
1.35 |
9.5mm |
|||
