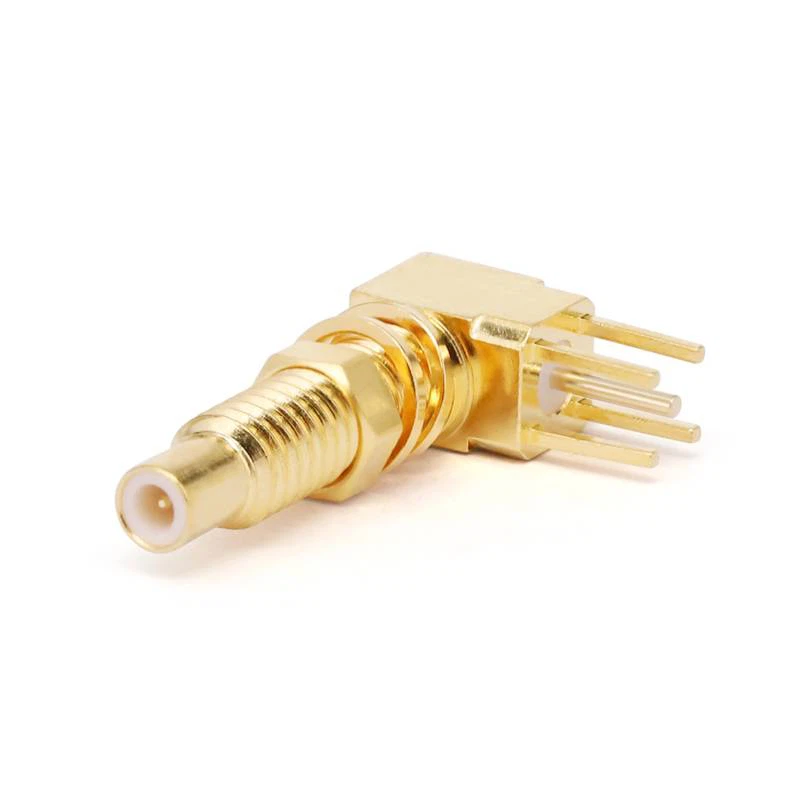

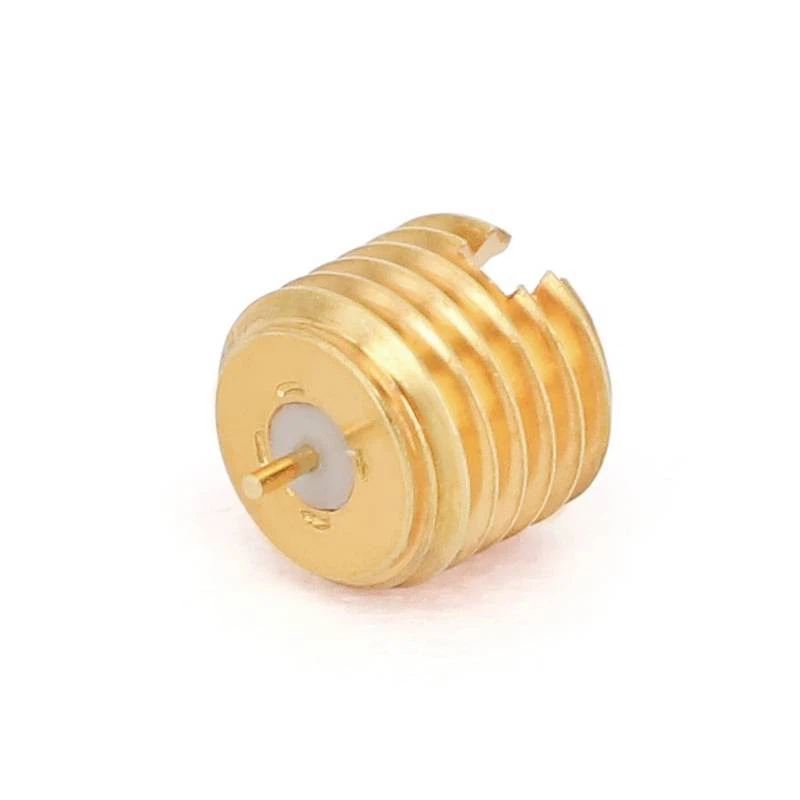

Penyambung PCB
Penyambung PCB RF, yang merupakan singkatan dari "penyambung papan litar bercetak frekuensi radio", adalah komponen elektrik profesional . mereka direka untuk mencapai sambungan yang boleh dipercayai antara kabel sepaksi dan papan litar bercetak (PCB) {{1} Senario .
Description/kawalan
Pengenalan Produk
Penyambung PCB RF, yang merupakan singkatan dari "penyambung papan litar bercetak frekuensi radio", adalah komponen elektrik profesional . mereka direka untuk mencapai sambungan yang boleh dipercayai antara kabel sepaksi dan papan litar bercetak (PCB) {{1} Senario .
Penyambung RF PCB biasanya direka dengan impedans ciri 50 atau 75 ohms . pencocokan impedans yang tepat ini adalah sangat penting kerana ia sejajar dengan impedans garis penghantaran {{3} Isyarat . Beberapa model mampu beroperasi pada frekuensi sehingga 110 GHz atau lebih tinggi . mereka mempunyai kehilangan sisipan yang rendah, yang bermaksud bahawa kekuatan isyarat tetap stabil apabila isyarat melalui penyambung .
Gaya badan produk
FlexIRF mempunyai pelbagai jenis pelabuhan untuk penyambung PCB . yang biasa digunakan termasuk SMA, 2 . 92mm, SSMC, SMB, MMCX, MCX, SMP, dan SSMP . Kami boleh memilih penyambung yang sesuai.

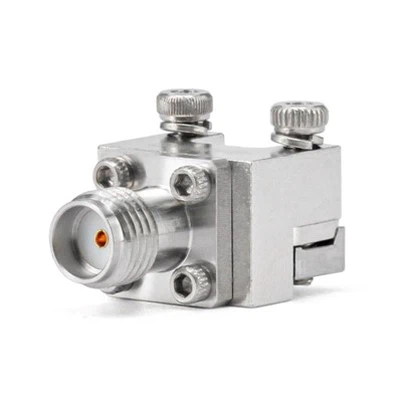

Mereka datang dalam gaya pelekap yang berlainan, termasuk melalui pelekap lubang, pelekap permukaan, dan pemasangan kelebihan . Ini membolehkan integrasi mudah ke dalam susun atur pcb yang berbeza . sebagai contoh,
Permohonan produk
Penyambung RF PCB digunakan secara meluas di stesen asas mudah alih, di mana mereka memastikan penghantaran isyarat frekuensi tinggi antara antena dan PCB . dalam peralatan perubatan seperti MRI (pengimejan resonans magnetik) mesin pemantauan digunakan dalam aplikasi seperti sistem radar automotif untuk fungsi seperti kawalan pelayaran adaptif .
Perolehan Soalan Lazim

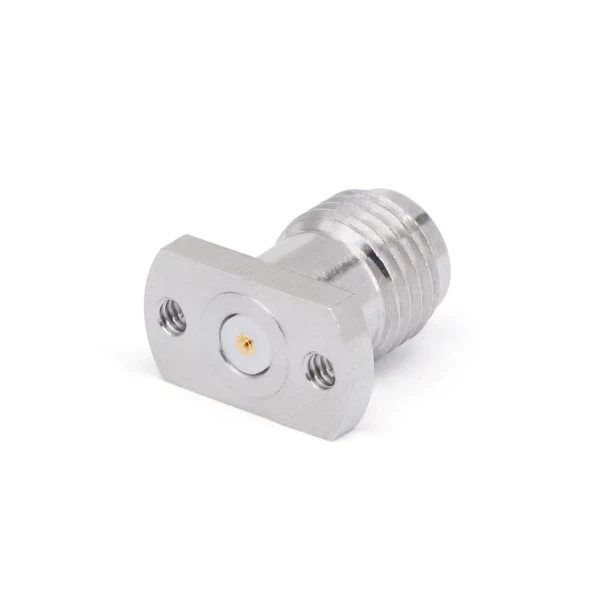

Data spesifikasi produk
|
Konfigurasi |
|
|
Jenis penyambung |
SMA/2.92mm/2.4mm/1.85mm/gpo |
|
Impedans penyambung |
50 ohm |
|
Polariti penyambung |
Piawai |
|

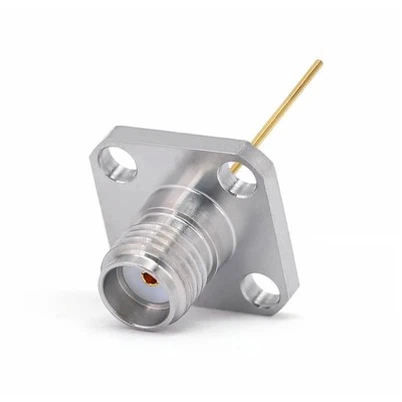

Kaedah Gunung Penyambung |
Lurus/ 2 lubang flange/ 4 lubang bebibir |
|
Kaedah lampiran |
Hubungi |
|
Maklumat bahan |
|
|
Hubungan pusat |
Cube Gold Plated |
|
Kenalan luar |
Emas tembaga bersalut |
|
Badan |
Keluli tahan karat emas & keluli tahan karat |
|
Dielektrik |
PEI/PTFE |
|
Data alam sekitar |
|
|
Julat suhu |
-55 ijazah ke +165 darjah |
|
2011/65/EU (ROHS) |
Patuh |
Jenis produk

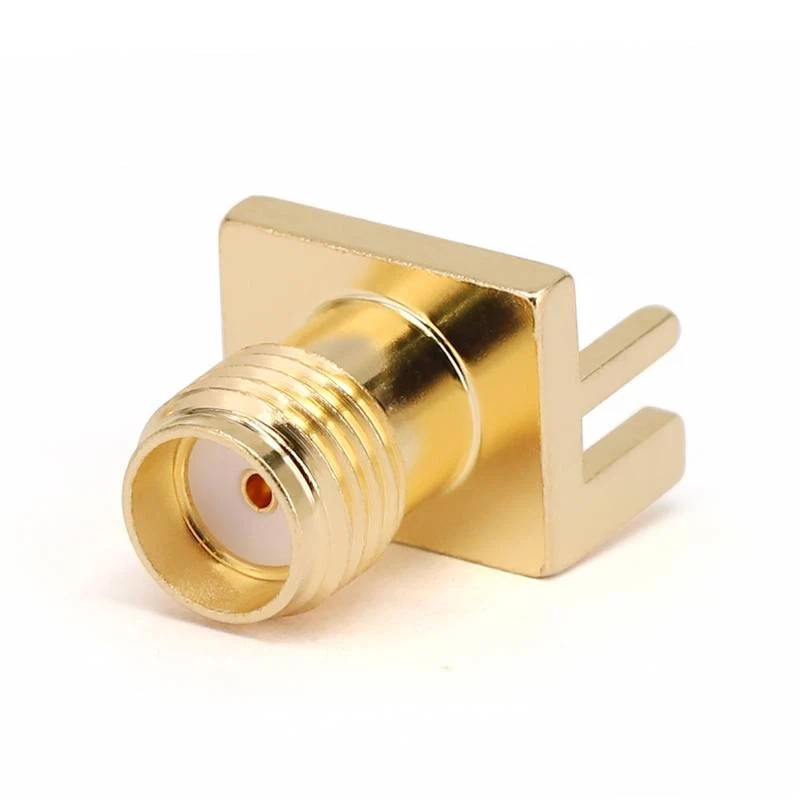

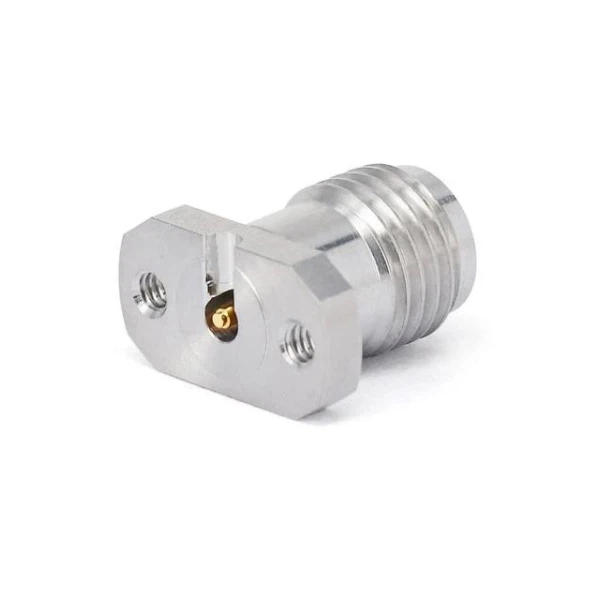

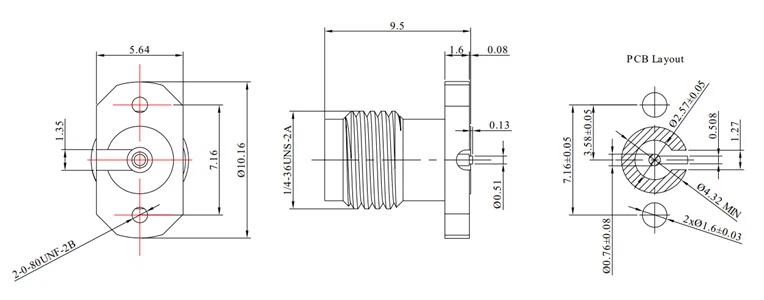

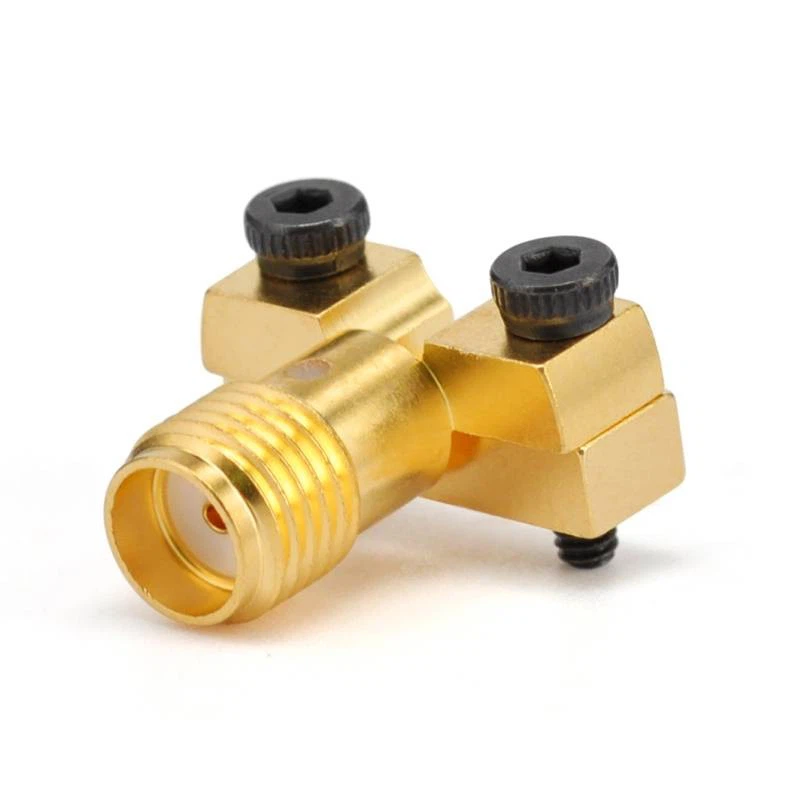

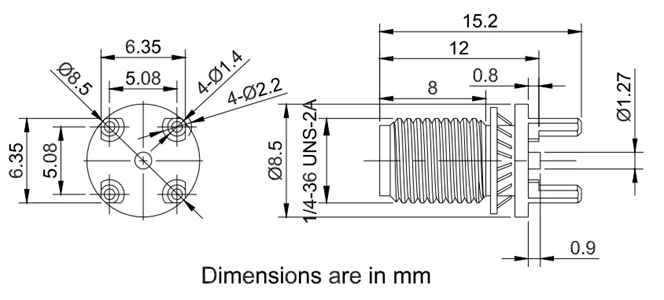

| Penyambung PCB SMA | |||||
 |
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- sma-kfd 216-4 |
DC - 26.5 GHz |
1.20 |
Mengikat skru |
Keluli tahan karat |
Isyarat permukaan |
|
|
|
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- SMA-KFD216 |
DC - 26.5 GHz |
1.20 |
Mengikat skru |
Keluli tahan karat |
Isyarat tengah & lebih rendah |
|
|
|
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- sma-kHd 104-1 |
DC - 12.4 GHz |
1.20 |
Pematerian kartrij |
Emas tembaga bersalut |
Na |
|

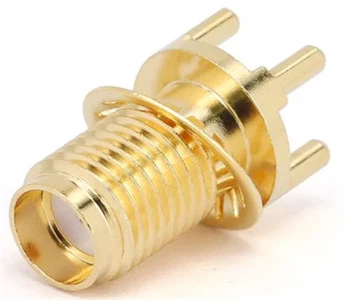

Penyambung PCB SMA |
|||||
|
|
|
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- SMA-KHD100 |
DC - 18 GHz |
1.25 |
Pematerian kartrij |
Emas tembaga bersalut |
Na |
|
|
|
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- SMA-KWHD |
DC - 6 GHz |
1.25 |
Pematerian kartrij |
Emas tembaga bersalut |
Na |
|

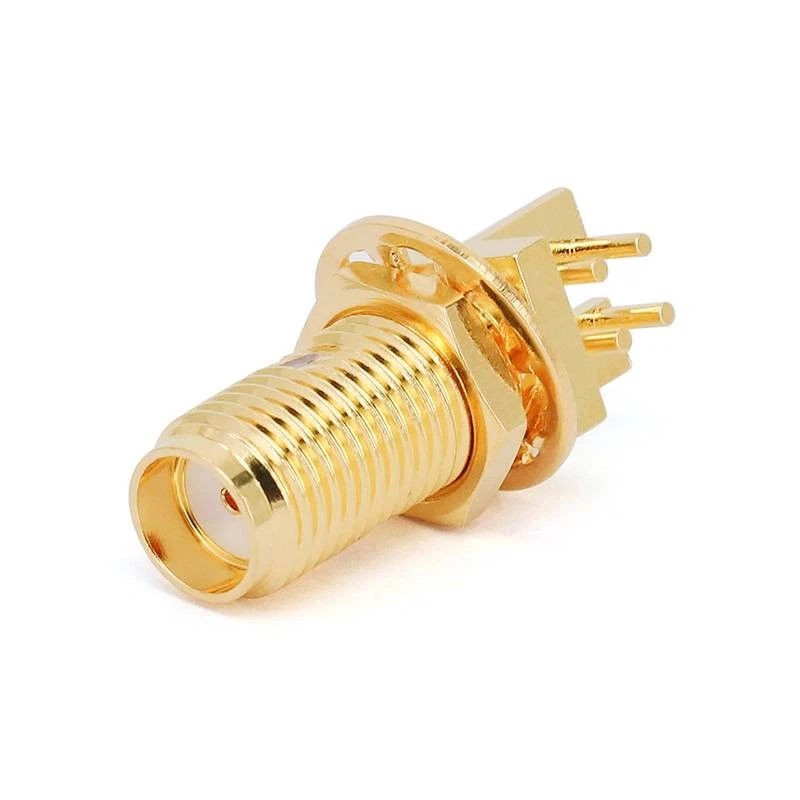

Penyambung PCB SMA |
|||||
|
|
|
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- SMA-KWHD10 |
DC - 6 GHz |
1.25 |
Pematerian kartrij |
Emas tembaga bersalut |
Na |
|
|
|
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- SMA-KWHD17 |
DC - 6 GHz |
1.25 |
Pematerian kartrij |
Emas tembaga bersalut |
Na |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- SMA-KWHD11 |
DC - 6 GHz |
1.25 |
Pematerian kartrij |
Emas tembaga bersalut |
Na |
|
Penyambung PCB SMA |
|||||
|
|
|
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- SMA-KHD201A |
DC - 6 GHz |
1.25 |
Pematerian kartrij mendatar |
Emas tembaga bersalut |
Na |
|
|
|
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- SMA-KWHD17 |
DC - 6 GHz |
1.25 |
Pematerian kartrij |
Emas tembaga bersalut |
Na |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- SMA-KYFD0101 |
DC - 6 GHz |
1.25 |
Mengikat skru |
Emas tembaga bersalut |
Na |
|
Penyambung PCB SMA |
|||||
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- SMA-KYHD321 |
DC - 26.5 GHz |
1.30 |
Pematerian kartrij |
Emas tembaga bersalut |
Na |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
Fr 2- sma-kHd |
DC - 6 GHz |
1.25 |
Pematerian kartrij |
Emas tembaga bersalut |
Na |
|
Penyambung PCB 2.92mm |
|||||
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2-2.92- kfd216 |
DC - 40 GHz |
1.25 |
Mengikat skru |
Keluli tahan karat |
Isyarat permukaan |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2-2.92- kfd 216-1 |
DC - 40 GHz |
1.25 |
Mengikat skru |
Keluli tahan karat |
Isyarat tengah & lebih rendah |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2-2.92- KHD100 |
DC - 40 GHz |
1.25 |
Pematerian kartrij |
Emas tembaga bersalut |
Na |
|
Penyambung PCB 3.5mm |
|||||
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2-3.5- kfd216 |
DC - 26.5 GHz |
1.25 |
Mengikat skru |
Keluli tahan karat |
Isyarat permukaan |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2-3.5- kfd 216-1 |
DC - 26.5 GHz |
1.25 |
Mengikat skru |
Keluli tahan karat |
Isyarat tengah & lebih rendah |
|
Penyambung PCB 2.4mm |
|||||
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2-2.4- kfd216 |
Dc - 50 hz |
1.25 |
Mengikat skru |
Keluli tahan karat |
Isyarat permukaan |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2-2.4- kfd 216-1 |
Dc - 50 hz |
1.25 |
Mengikat skru |
Keluli tahan karat |
Isyarat tengah & lebih rendah |
|
Penyambung PCB 1.85mm |
|||||
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2-1.85- kfd216 |
Dc - 67 hz |
1.30 |
Mengikat skru |
Keluli tahan karat |
Isyarat permukaan |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2-2.4- kfd 216-1 |
Dc - 50 hz |
1.30 |
Mengikat skru |
Keluli tahan karat |
Isyarat tengah & lebih rendah |
|

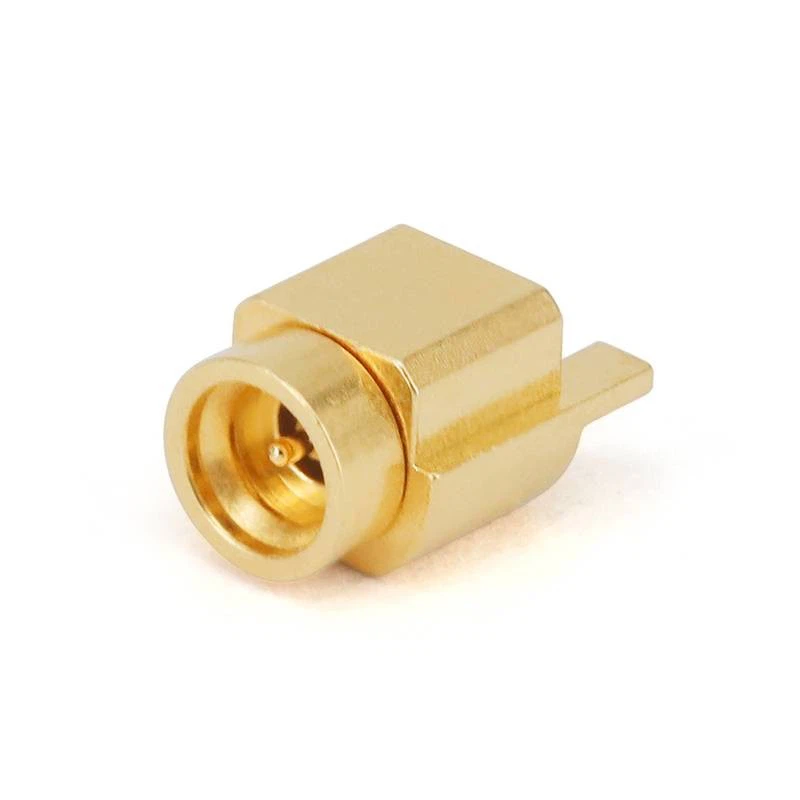

Penyambung PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- GPO-JFD216 |
DC - 40 GHz |
1.50 |
Mengikat skru |
Keluli tahan karat |
Isyarat permukaan |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- gpo-jfd 216-1 |
DC - 40 GHz |
1.50 |
Mengikat skru |
Keluli tahan karat |
Isyarat tengah & lebih rendah |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- GPO-KHD |
Dc - 18 hz |
1.25 |
Pematerian kartrij |
Emas tembaga bersalut |
Na |
|
Penyambung PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Jenis antara muka |
|
FR 2- GPO-JHD15 |
DC - 40 GHz |
1.50 |
Pematerian kartrij |
Emas tembaga bersalut |
Penahanan terhad |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Jenis antara muka |
|
Fr 2- gpo-jfd 246- f |
DC - 26.5 GHz |
1.45 |
Mengikat skru |
Emas tembaga bersalut |
Penahanan penuh |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Jenis antara muka |
|
Fr 2- gpo-jhd 23- f |
DC - 26.5 GHz |
1.45 |
Cartridge & Surface Soldering |
Emas tembaga bersalut |
Penahanan penuh |
|
Penyambung PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Jenis antara muka |
|
Fr 2- gpo-jhd 23- l |
DC - 26.5 GHz |
1.45 |
Cartridge & Surface Soldering |
Emas tembaga bersalut |
Penahanan terhad |
|
|
|
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Jenis antara muka |
|
Fr 2- gpo-jhd 23- s |
DC - 26.5 GHz |
1.45 |
Cartridge & Surface Soldering |
Emas tembaga bersalut |
Licin |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Jenis antara muka |
|
Fr 2- gpo-jhd 2- s |
DC - 26.5 GHz |
1.45 |
Pematerian kartrij |
Emas tembaga bersalut |
Licin |
|
Penyambung PCB GPPO (MINI-SMP) |
|||||
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Jenis antara muka |
|
Fr 2- gppo-jhd 1- s |
DC - 65 GHz |
1.57@40G |
Pematerian permukaan |
Emas tembaga bersalut |
Licin |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Jenis antara muka |
|
Fr 2- gppo-jhd1 |
DC - 65 GHz |
1.57@40G |
Pematerian permukaan |
Emas tembaga bersalut |
Penahanan penuh |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Jenis antara muka |
|
Fr 2- gppo-jHd20r |
DC - 40 GHz |
1.25 |
Pematerian permukaan mendatar |
Emas tembaga bersalut |
Licin |
|
Penyambung PCB GPPO (Mini-SMP) & G3PO (SMPS) |
|||||
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Jenis antara muka |
|
Fr 2- gppo-jhd-s |
DC - 40 GHz |
1.50 |
Pematerian kartrij |
Emas tembaga bersalut |
Licin |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Jenis antara muka |
|
FR 2- G3PO-JHD 10-1 |
DC - 100 GHz |
1.70 |
Pematerian permukaan mendatar |
Emas tembaga bersalut |
Licin |
|
Penyambung PCB SSMC |
|||||
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
Fr 2- ssmc-jwhd1 |
DC - 6 GHz |
1.35 |
Pematerian kartrij |
Emas tembaga bersalut |
Na |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
Fr 2- ssmc-jywhd5 |
DC - 6 GHz |
1.35 |
Pematerian kartrij |
Emas tembaga bersalut |
Na |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
Fr 2- ssmc-jHd2 |
DC - 6 GHz |
1.35 |
Pematerian kartrij |
Emas tembaga bersalut |
Licin |
|

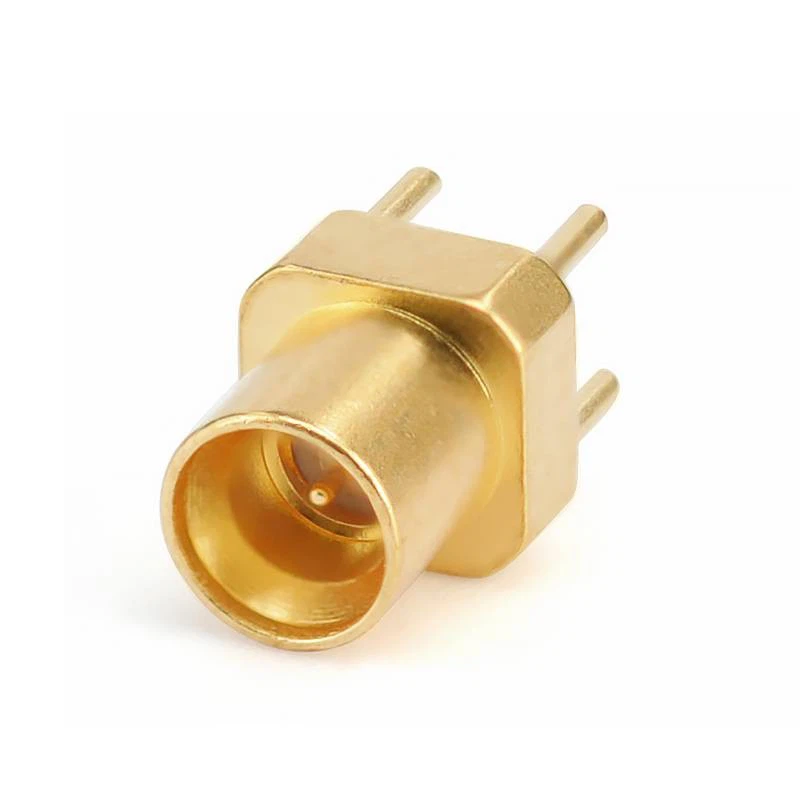

Penyambung PCB MMCX & MCX |
|||||
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
Fr 2- mcx-kHd101e |
DC - 6 GHz |
1.30 |
Pematerian kartrij |
Emas tembaga bersalut |
Na |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- mcx-kyd1e |
DC - 6 GHz |
1.20 |
Mount Bulkhead |
Emas tembaga bersalut |
Na |
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
Fr 2- mmcx-kHd1e |
DC - 6 GHz |
1.20 |
Pematerian kartrij |
Emas tembaga bersalut |
Na |
|

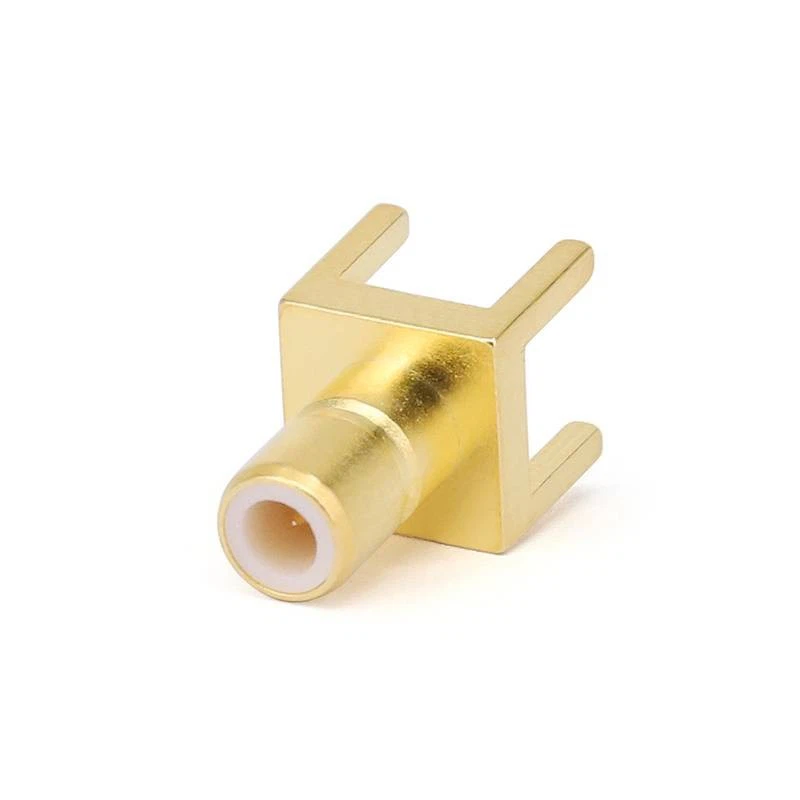

Penyambung PCB SMB |
|||||
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- SMB-JHD101E |
DC - 6 GHz |
1.35 |
Pematerian kartrij |
Emas tembaga bersalut |
Na |
|
Penyambung PCB BNC |
|||||
|
|
 |
||||
|
Sku |
Kekerapan |
VSWR |
Pemasangan |
Bahan |
Mod isyarat |
|
FR 2- bnc-ly -3 |
DC - 4 GHz |
1.30 |
Mount Bulkhead |
Tembaga ni bersalut |
Na |
