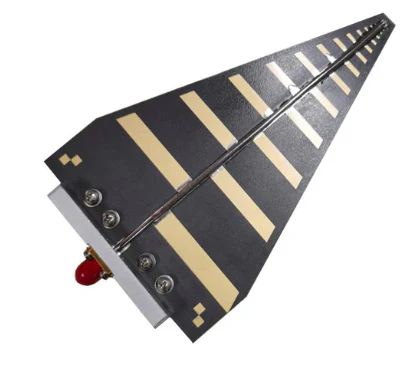

Bagaimana antena berkala logaritma berfungsi

Reka bentuk dan struktur

1. ** Konfigurasi elemen **: LPA terdiri daripada pelbagai elemen (biasanya seperti dipole) yang diatur dalam fesyen berkala . unsur berkesan .

2. ** pelbagai elemen **: antena biasanya termasuk beberapa pasang elemen, di mana setiap pasangan direka untuk bergema pada frekuensi tertentu . unsur

3. ** Mekanisme pemakanan **: Titik suapan biasanya terletak di bahagian belakang array, dengan garis penghantaran yang memberi kuasa kepada unsur -unsur . Reka bentuk membolehkan pelbagai jalur frekuensi untuk menjadi sangat teruja dengan isyarat input .

Prinsip Operasi

1. ** Prestasi jalur lebar **: LPA adalah jalur lebar semata -mata kerana pembinaan mereka . setiap elemen boleh bergema pada frekuensi yang berbeza, yang membolehkan antena beroperasi dengan berkesan merentasi julat yang luas tanpa memerlukan penalaan .

2. ** Jarak logaritma **: Jarak logaritma unsur -unsur bermakna bahawa sebagai kekerapan meningkat, unsur -unsur juga meningkat dalam saiz dan jarak . ini membolehkan antena untuk mengekalkan prestasi yang konsisten merentasi keseluruhan kekerapan {{2}

3. ** Corak radiasi **: LPA biasanya mempunyai corak radiasi arah, yang boleh dioptimumkan untuk aplikasi tertentu . corak tetap stabil di atas julat kekerapan operasi, memberikan keuntungan yang boleh diramal dan arah .

4. ** Pencocokan impedans **: Reka bentuk LPA membantu memastikan padanan impedans yang baik merentasi julat kekerapan, yang meminimumkan refleksi dan memaksimumkan pemindahan kuasa .

Aplikasi

Antena berkala logaritma digunakan secara meluas dalam pelbagai aplikasi kerana fleksibiliti mereka, termasuk:

- ** Sistem Komunikasi **: Mereka sesuai untuk sistem komunikasi yang memerlukan jalur lebar yang luas, seperti penyiaran TV dan komunikasi mudah alih .
- ** Sistem Radar **: Keupayaan mereka untuk beroperasi melalui julat frekuensi yang luas menjadikannya sesuai untuk aplikasi radar .
- ** Ujian dan Pengukuran **: Mereka sering digunakan dalam peralatan ujian di mana tindak balas frekuensi yang luas diperlukan .

Ringkasnya, antena berkala logaritma memanfaatkan struktur unik dan susunan elemen mereka untuk mencapai prestasi wideband, menjadikannya berharga dalam banyak aplikasi telekomunikasi dan elektronik .
