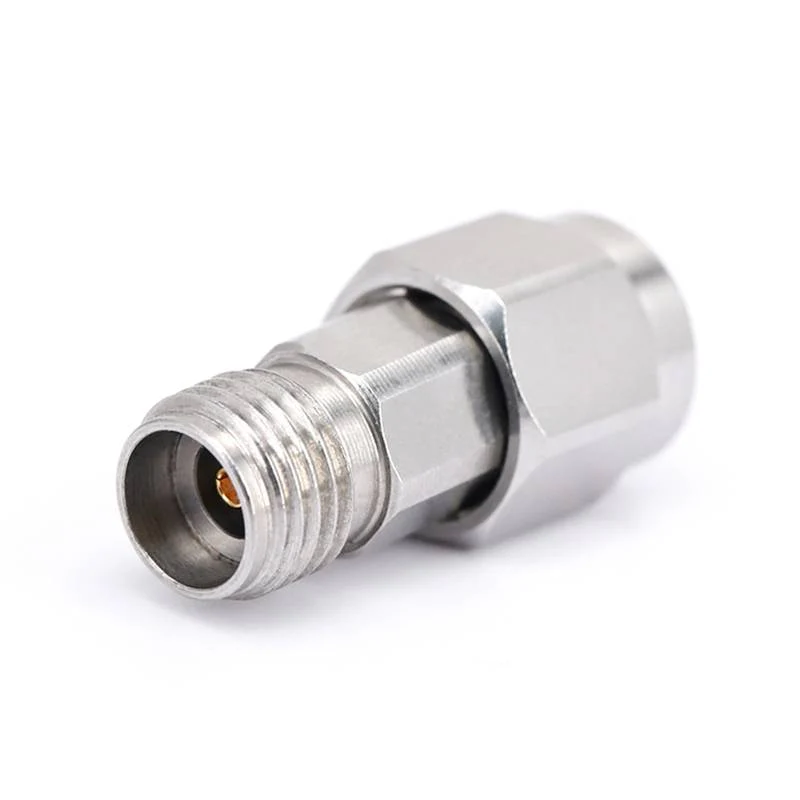

Kenapa 0 db attenuators wujud?



Banyak jurutera RF mungkin tidak menyedari kewujudan {0}} db attenuators. Pada pandangan pertama, attenuators 0db boleh kelihatan tidak jelas-selepas semua, nama mereka menunjukkan bahawa fungsi utama mereka adalah untuk mengurangkan kekuatan isyarat, namun mereka sebenarnya tidak memperkenalkan pelemahan. Walau bagaimanapun, kewujudan mereka berpunca daripada keperluan kejuruteraan praktikal di luar pelemahan isyarat mudah. Berikut adalah pecahan terperinci mengenai kegunaan utama mereka:



1. Pencocokan impedans
Salah satu peranan paling kritikal 0 dB attenuators adalah untuk memastikan konsistensi impedans dalam sistem frekuensi elektronik dan radio (RF).

Banyak sistem elektronik (seperti pemancar RF, antena, dan peralatan ujian) direka untuk beroperasi dengan impedans ciri tertentu (biasanya 5 0 atau 75Ω). Kesimpulan impedans antara komponen yang disambungkan boleh menyebabkan refleksi isyarat, yang merendahkan integriti isyarat, mengurangkan kecekapan penghantaran kuasa, dan bahkan mungkin merosakkan peralatan sensitif. 0 dB attenuators direkayasa dengan teliti untuk mengekalkan impedans yang tepat dan standard (misalnya, 50Ω) pada pelabuhan input dan output mereka. Apabila dimasukkan di antara komponen yang tidak sesuai, mereka "menjembatani" jurang impedans, meminimumkan refleksi dan memastikan penghantaran isyarat yang cekap tanpa mengubah amplitud isyarat.



2. Adaptasi mekanikal/antara muka
Dalam sistem yang kompleks, komponen sering menggunakan pelbagai jenis penyambung (seperti SMA, N-Type, BNC) atau bentuk fizikal. 0 db attenuators sering digunakan sebagai penyesuai untuk menyelesaikan ketidakserasian ini.



3. Rujukan penentukuran dan ujian
Dalam RF, gelombang mikro, dan ujian optik, ketepatan adalah penting. 0 DB attenuators berfungsi sebagai alat penentukuran yang berharga dan titik rujukan: mereka bertindak sebagai "standard yang diketahui" dalam persediaan ujian.



4. Konsistensi Laluan Isyarat
Dalam sistem di mana keperluan pelemahan berubah secara dinamik (seperti rangkaian komunikasi atau sistem radar), 0 db attenuators dapat mengekalkan keseragaman mekanikal dan elektrik dalam rantai isyarat:



Sebagai contoh, sistem boleh beralih antara menggunakan attenuator 5 dB (untuk mengurangkan isyarat yang kuat) dan tidak memerlukan pelemahan (untuk mengendalikan isyarat lemah). Memasukkan Attenuator 0 dB apabila tiada pelemahan yang diperlukan memastikan bahawa panjang fizikal, pemuatan penyambung, dan ciri-ciri elektromagnet dari laluan isyarat tetap sama seperti apabila pengikat nilai yang lebih tinggi digunakan, mengelakkan perubahan yang tidak dijangka dalam fasa isyarat, kelewatan, atau impedans yang dapat mengganggu prestasi sistem.



5. Pengasingan dan Perlindungan
Walaupun mereka tidak mengurangkan amplitud isyarat, 0 dB attenuators biasanya diintegrasikan dengan ciri -ciri reka bentuk yang menyediakan pengasingan atau perlindungan elektrik: mereka boleh menanam komponen sensitif (seperti penerima) dari pancang voltan atau refleksi yang dihasilkan oleh peranti hiliran (seperti pemancar). Litar dalaman mereka (contohnya, rangkaian rintangan) boleh melemahkan isyarat sementara atau mencegah kuasa terbalik yang berbahaya daripada merosakkan peralatan hulu. Dalam sistem frekuensi tinggi, walaupun tanpa pelemahan, mereka dapat mengurangkan "crosstalk" dengan mengasingkan bahagian yang berlainan dari laluan isyarat.



Contoh permohonan

Sistem komunikasi RF: A 0 dB attenuator antara transceiver dan antena memastikan 50Ω impedans padanan, memaksimumkan penghantaran kuasa.

Makmal Ujian: A 0 dB attenuator (SMA-ke-BNC) digunakan untuk menyambungkan penjana isyarat dan osiloskop, berfungsi sebagai penyesuai antara muka dan rujukan penentukuran.

Penyiaran: Dalam sistem video, 75Ω 0 db attenuators sepadan dengan kabel sepaksi kepada penguat, mencegah refleksi isyarat yang menyebabkan hantu atau herotan.



Kesimpulannya, 0 dB attenuators tidak "tidak berguna" -mereka adalah komponen serba boleh yang menyelesaikan cabaran kejuruteraan utama yang berkaitan dengan impedans, sambungan, penentukuran, dan kestabilan sistem, dan nilai mereka melangkaui pelemahan isyarat itu sendiri.
