Apakah julat kekerapan kabel ujian VNA?

Sebagai pembekal kabel ujian VNA, saya sering ditanya mengenai julat kekerapan komponen penting ini dalam bidang ujian dan pengukuran. Dalam blog ini, saya akan menyelidiki butiran kekerapan kabel ujian VNA, mengapa ia penting, dan bagaimana ia memberi kesan kepada aplikasi ujian anda.

Memahami kabel ujian VNA

VNA, atau penganalisis rangkaian vektor, adalah alat yang berkuasa yang digunakan untuk mengukur parameter rangkaian rangkaian elektrik. Kabel ujian VNA adalah hubungan penting antara VNA dan peranti di bawah ujian (DUT). Mereka direka untuk menghantar isyarat ujian secara tepat dari VNA ke DUT dan belakang, memastikan pengukuran yang boleh dipercayai dan tepat.

Kabel ujian VNA direkayasa untuk memenuhi keperluan menuntut ujian kekerapan yang tinggi. Mereka datang dalam pelbagai jenis, termasuk kabel fleksibel, separuh tegar, dan sesuai, masing -masing dengan set ciri dan aplikasi sendiri. Anda boleh meneroka pelbagai jenis kamiKabel ujian VNAuntuk mencari yang sesuai dengan keperluan anda.

Julat kekerapan kabel ujian VNA

Julat kekerapan kabel ujian VNA adalah spesifikasi utama yang menentukan kesesuaian kabel untuk aplikasi ujian yang berbeza. Ia merujuk kepada pelbagai frekuensi di mana kabel dapat menghantar isyarat dengan berkesan dengan tahap pelemahan yang boleh diterima, kerugian pulangan, dan kestabilan fasa.

Julat kekerapan rendah

Kebanyakan kabel ujian VNA boleh mengendalikan frekuensi bermula dari beberapa kilohertz (kHz). Pada frekuensi yang rendah, ciri -ciri elektrik kabel agak stabil, dan pelemahannya adalah minimum. Julat frekuensi rendah ini sering digunakan untuk ujian elektrik asas, seperti mengukur rintangan dan kapasitansi komponen.

Julat kekerapan tinggi

Had frekuensi tinggi kabel ujian VNA boleh berubah dengan ketara bergantung kepada jenis kabel dan pembinaan. Untuk kabel ujian VNA fleksibel standard, had frekuensi atas boleh berkisar antara 26.5 GHz hingga 40 GHz. Kabel ini biasanya digunakan secara umum - tujuan RF dan aplikasi ujian gelombang mikro.

Sebaliknya, kabel yang tegar, boleh menawarkan keupayaan frekuensi yang lebih tinggi. Mereka biasanya boleh beroperasi sehingga 67 GHz atau lebih tinggi dalam beberapa kes. Kabel Semi - tegar lebih disukai untuk aplikasi prestasi tinggi di mana kerugian rendah dan kestabilan fasa yang sangat baik diperlukan, seperti dalam industri aeroangkasa dan pertahanan.

Kabel yang sesuai adalah kompromi antara kabel fleksibel dan separuh tegar. Mereka menawarkan keseimbangan fleksibiliti yang baik dan prestasi frekuensi yang tinggi, dengan julat kekerapan biasanya sehingga 40 GHz.

Kepentingan julat kekerapan

Julat kekerapan kabel ujian VNA adalah sangat penting kerana beberapa sebab:

Ketepatan pengukuran

Menggunakan kabel ujian VNA dengan julat frekuensi yang sesuai adalah penting untuk pengukuran yang tepat. Sekiranya julat kekerapan kabel terlalu rendah untuk kekerapan ujian, pelemahan isyarat akan berlebihan, yang membawa kepada pembacaan yang tidak tepat. Sebaliknya, menggunakan kabel dengan julat frekuensi yang lebih tinggi daripada yang diperlukan boleh menjadi lebih mahal dan mungkin tidak memberikan manfaat tambahan.

Keserasian dengan DUT

Julat kekerapan kabel mesti bersesuaian dengan ciri -ciri frekuensi peranti yang diuji (DUT). Sebagai contoh, jika anda menguji komponen RF frekuensi tinggi yang beroperasi pada 30 GHz, anda memerlukan kabel ujian VNA yang boleh mengendalikan frekuensi sehingga sekurang -kurangnya 30 GHz.

Prestasi sistem

Dalam sistem ujian VNA, prestasi keseluruhan sangat dipengaruhi oleh prestasi kabel ujian. Kabel dengan julat frekuensi yang luas dan sesuai dapat membantu mengekalkan integriti isyarat ujian, memastikan bahawa VNA dapat mengukur parameter rangkaian DUT dengan tepat.

Faktor yang mempengaruhi julat kekerapan

Beberapa faktor boleh menjejaskan julat kekerapan kabel ujian VNA:

Pembinaan kabel

Pembinaan kabel, termasuk jenis konduktor, bahan dielektrik, dan perisai, memainkan peranan penting dalam menentukan julat kekerapannya. Sebagai contoh, kabel dengan bahan dielektrik berkualiti tinggi, seperti PTFE (polytetrafluoroethylene), boleh menawarkan prestasi frekuensi yang lebih tinggi kerana ciri -ciri kerugian yang rendah.

Jenis penyambung

Jenis penyambung yang digunakan pada kabel juga mempengaruhi julat kekerapannya. Penyambung berkualiti tinggi, seperti SMA (sub -miniatur versi A), 2.92 mm, dan penyambung 1.85 mm, direka untuk mengendalikan frekuensi tinggi dan menyediakan sambungan elektrik yang baik. Menggunakan jenis penyambung yang salah boleh mengehadkan prestasi frekuensi kabel.

Panjang kabel

Panjang kabel boleh memberi kesan kepada julat kekerapannya. Kabel yang lebih lama umumnya mempunyai pelemahan yang lebih tinggi, terutamanya pada frekuensi tinggi. Oleh itu, adalah penting untuk memilih panjang kabel yang sesuai berdasarkan keperluan ujian dan ruang yang ada dalam persediaan ujian.

Penentukuran dan julat kekerapan

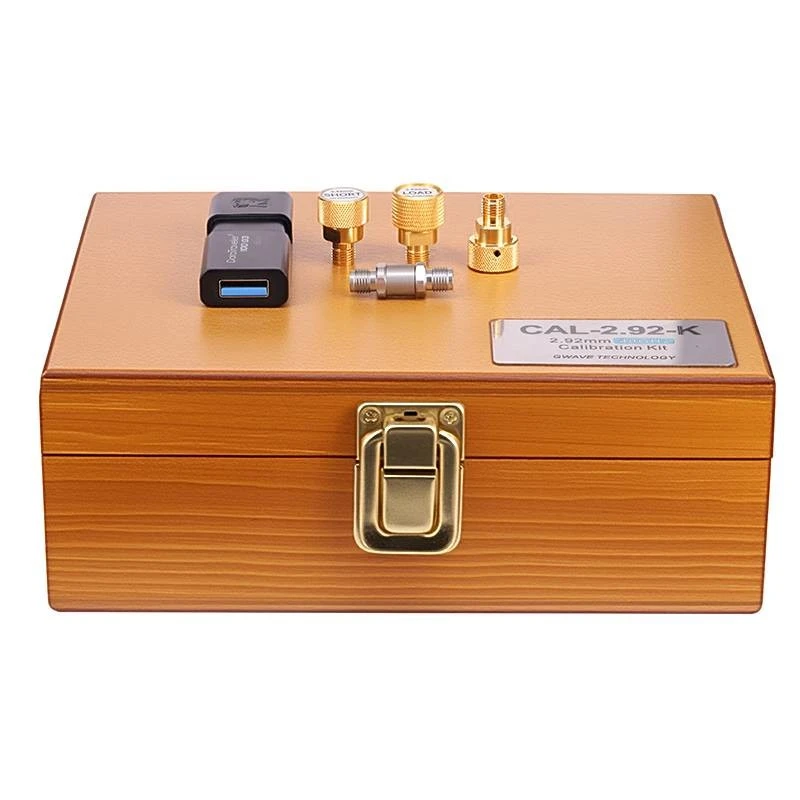

Penentukuran adalah langkah penting dalam ujian VNA untuk memastikan pengukuran yang tepat.Kit penentukurandigunakan untuk mengimbangi kesilapan yang diperkenalkan oleh kabel ujian, penyambung, dan VNA itu sendiri.

Proses penentukuran biasanya dilakukan melalui julat frekuensi tertentu. Adalah penting untuk memastikan julat kekerapan penentukuran sepadan dengan julat kekerapan kabel ujian VNA dan DUT. Sekiranya penentukuran tidak dilakukan dengan betul, hasil pengukuran mungkin tidak tepat, terutamanya di tepi julat frekuensi.

Memilih kabel ujian VNA yang betul berdasarkan julat frekuensi

Apabila memilih kabel ujian VNA, adalah penting untuk mempertimbangkan julat kekerapan aplikasi ujian anda. Berikut adalah beberapa langkah untuk membantu anda membuat pilihan yang tepat:

1. Tentukan kekerapan ujian: Kenal pasti julat frekuensi isyarat yang anda perlukan untuk mengukur. Ini akan memberi anda idea yang jelas tentang julat kekerapan minimum yang diperlukan untuk kabel.
2. Pertimbangkan keperluan permohonan: Jika anda bekerja pada aplikasi prestasi yang tinggi, seperti ujian 5G atau komunikasi satelit, anda mungkin memerlukan kabel dengan julat kekerapan yang lebih luas dan lebih tinggi. Untuk ujian umum - tujuan, kabel fleksibel standard dengan julat kekerapan sederhana mungkin mencukupi.
3. Menilai ciri kabel: Lihat ciri -ciri kabel lain, seperti pelemahan, kehilangan pulangan, dan kestabilan fasa, sebagai tambahan kepada julat kekerapan. Faktor -faktor ini juga boleh menjejaskan ketepatan pengukuran dan prestasi keseluruhan sistem ujian.

Kesimpulan

Julat kekerapan kabel ujian VNA adalah spesifikasi kritikal yang secara langsung memberi kesan kepada ketepatan dan kebolehpercayaan pengukuran VNA anda. Sebagai pembekal kabel ujian VNA, kami memahami pentingnya menyediakan kabel dengan julat frekuensi yang tepat untuk aplikasi khusus anda.

Jika anda berada di pasaran untuk kabel ujian VNA atau mempunyai sebarang soalan mengenai julat kekerapan dan implikasinya, jangan ragu untuk menghubungi kami. Pasukan pakar kami bersedia membantu anda dalam memilih kabel terbaik untuk keperluan ujian anda dan membimbing anda melalui proses perolehan.

Rujukan

• [Buku Panduan Kejuruteraan Microwave dan RF] (Pengarang, Penerbit, Tahun)
• [Garis Panduan Ujian VNA] (Organisasi, Tahun)
