Apakah perbezaan antara peredaran RF monolitik dan hibrid?

Dalam bidang teknologi frekuensi radio (RF), pengedar memainkan peranan penting dalam menguruskan aliran isyarat RF. Mereka adalah peranti pasif bukan timbal balik yang membolehkan isyarat untuk bergerak ke arah tertentu di sekitar pelabuhan. Dua jenis peredaran RF biasa adalah peredaran monolitik dan hibrid. Sebagai pembekal peredaran RF, saya telah menyaksikan secara langsung ciri -ciri dan aplikasi unik kedua -dua jenis ini, dan dalam blog ini, saya akan menyelidiki perbezaan mereka.

1. Reka bentuk struktur

Peredaran RF monolitik

Peredaran RF monolitik dibina sebagai satu unit bersepadu. Komponen teras, seperti bahan ferit, mikrostrip atau litar stripline, dan struktur magnet, dibuat pada substrat tunggal. Pembinaan satu ini menawarkan beberapa kelebihan. Pertama, ia menyediakan tahap kestabilan mekanikal yang tinggi. Oleh kerana semua komponen adalah sebahagian daripada struktur tunggal, terdapat kurang risiko misalignment atau kegagalan mekanikal akibat getaran luaran atau kejutan.

Kedua, reka bentuk padat peredaran monolitik menjadikan mereka sesuai untuk aplikasi di mana ruang berada pada premium. Sebagai contoh, dalam bentuk kecil - peranti komunikasi faktor seperti radio pegang tangan atau sistem radar mini, peredaran monolitik dapat dengan mudah diintegrasikan ke dalam ruang yang terhad.

Peredaran RF hibrid

Peredaran RF hibrid, sebaliknya, dibina dengan menggabungkan pelbagai komponen diskret. Komponen ini boleh termasuk elemen ferit berasingan, penyambung, dan papan litar bercetak. Sifat modular peredaran hibrid membolehkan fleksibiliti yang lebih besar dalam reka bentuk. Jurutera boleh memilih pelbagai jenis bahan ferit, penyambung, dan konfigurasi litar berdasarkan keperluan khusus aplikasi.

Walau bagaimanapun, modulariti ini juga dilengkapi dengan beberapa kelemahan. Komponen berganda perlu dipasang dengan teliti, yang meningkatkan risiko misalignment. Misalignment kecil semasa proses perhimpunan dapat merendahkan prestasi peredaran, seperti peningkatan kehilangan sisipan atau mengurangkan pengasingan.

2. Ciri -ciri prestasi

Kehilangan penyisipan

Kerugian penyisipan adalah parameter prestasi kritikal untuk peredaran RF, kerana ia mewakili jumlah kuasa isyarat yang hilang apabila isyarat melewati peredaran. Peredaran monolitik umumnya mempunyai kehilangan sisipan yang lebih rendah berbanding dengan peredaran hibrid. Reka bentuk bersepadu peredaran monolitik mengurangkan bilangan antara muka dan ketidakpastian dalam laluan isyarat, mengakibatkan pengurangan isyarat yang kurang.

Dalam aplikasi di mana kekuatan isyarat adalah penting, seperti pemancar RF kuasa tinggi, kehilangan penyisipan yang lebih rendah dari peredaran monolitik dapat membantu mengekalkan integriti isyarat yang dihantar. Sebagai contoh, dalam sistem komunikasi satelit, peredaran monolitik dapat memastikan isyarat RF kuasa tinggi dari pemancar mencapai antena dengan kehilangan minimum.

Peredaran hibrid, disebabkan pembinaan komponen diskret mereka, mungkin mengalami kerugian sisipan yang lebih tinggi. Antara muka antara komponen yang berbeza boleh menyebabkan refleksi dan penyebaran isyarat, yang membawa kepada kehilangan kuasa tambahan. Walau bagaimanapun, dengan reka bentuk yang teliti dan pemilihan komponen berkualiti tinggi, kehilangan sisipan peredaran hibrid boleh diminimumkan ke tahap yang boleh diterima untuk banyak aplikasi.

Pengasingan

Pengasingan adalah satu lagi metrik prestasi penting, yang mengukur keupayaan peredaran untuk mengelakkan isyarat daripada bocor antara pelabuhan yang tidak bersebelahan. Peredaran monolitik biasanya menawarkan prestasi pengasingan yang baik. Struktur bersepadu membantu mengandungi medan magnet dan mengurangkan gandingan antara pelabuhan.

Dalam sistem komunikasi, pengasingan yang tinggi adalah penting untuk mencegah gangguan antara laluan isyarat yang berbeza. Sebagai contoh, dalam sistem transceiver, peredaran perlu mengasingkan pemancar dari penerima untuk mengelakkan gangguan diri. Peredaran monolitik secara berkesan dapat mencapai pengasingan ini, memastikan operasi transceiver yang betul.

Peredaran hibrid juga boleh memberikan pengasingan yang tinggi, tetapi ia memerlukan reka bentuk dan penalaan yang lebih berhati -hati. Komponen diskret perlu diatur dan dioptimumkan untuk meminimumkan gandingan antara pelabuhan. Dalam sesetengah kes, komponen pelindung atau penapisan tambahan mungkin diperlukan untuk meningkatkan prestasi pengasingan peredaran hibrid.

Tindak balas kekerapan

Peredaran monolitik sering mempunyai tindak balas frekuensi yang lebih terhad berbanding dengan peredaran hibrid. Reka bentuk bersepadu peredaran monolitik dioptimumkan untuk julat frekuensi tertentu semasa proses pembuatan. Sebaik sahaja direka, ia boleh mencabar untuk mengubahsuai tindak balas kekerapan peredaran monolitik.

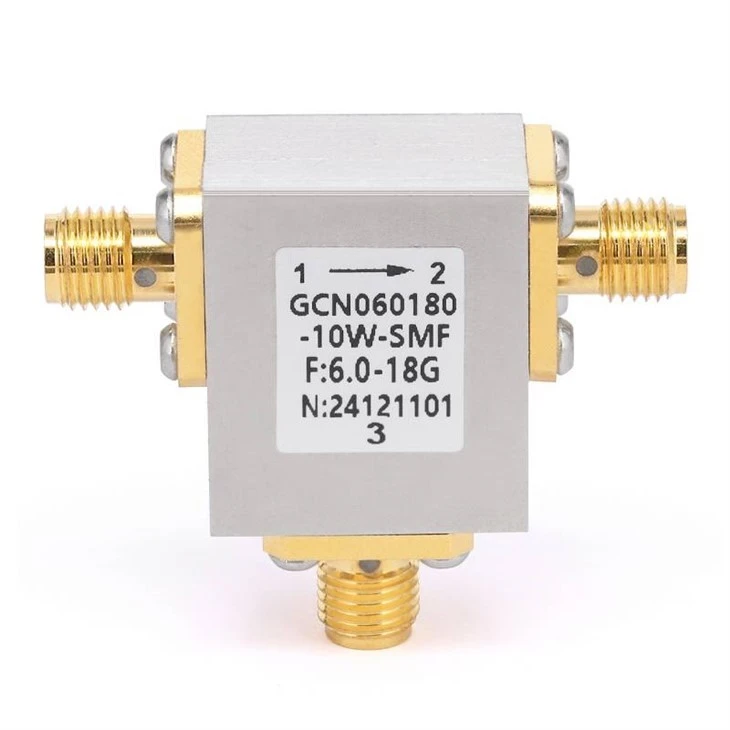

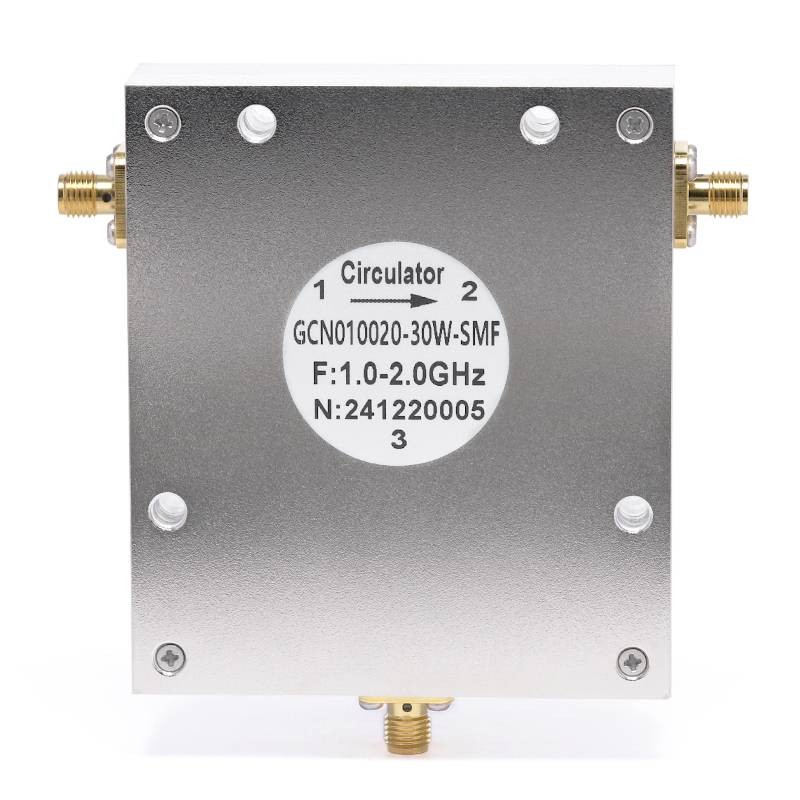

Peredaran hibrid, dengan reka bentuk modular mereka, menawarkan fleksibiliti yang lebih besar dalam tindak balas frekuensi. Jurutera boleh memilih bahan ferit dan konfigurasi litar yang berbeza untuk mencapai julat kekerapan yang lebih luas. Sebagai contoh, jika aplikasi memerlukan peredaran untuk beroperasi di atas jalur frekuensi yang luas, peredaran hibrid boleh direka untuk memenuhi keperluan ini. Kami menawarkan pelbagai peredaran dengan julat frekuensi yang berbeza, seperti26.5GHz RF Circulators Coaxial,Peredaran sepaksi 40GHz RF, danPeredaran sepaksi 18GHz RF.

3. Pertimbangan Kos dan Pembuatan

Kos

Peredaran monolitik pada umumnya lebih mahal untuk menghasilkan daripada peredaran hibrid. Proses fabrikasi peredaran monolitik melibatkan teknik pembuatan semikonduktor maju, seperti fotolitografi dan pemendapan filem nipis. Proses ini memerlukan peralatan khusus dan persekitaran bilik yang bersih, yang meningkatkan kos pengeluaran.

Peredaran hibrid, yang terdiri daripada komponen diskret, boleh menjadi lebih kos - berkesan. Komponen ini boleh diperoleh daripada pembekal yang berbeza, dan proses pemasangan agak mudah. Ini menjadikan peredaran hibrid pilihan yang lebih menarik untuk aplikasi kos yang sensitif.

Kerumitan pembuatan

Pembuatan peredaran monolitik adalah proses yang kompleks dan sangat khusus. Ia memerlukan kawalan yang tepat terhadap parameter fabrikasi untuk memastikan prestasi yang konsisten dari peredaran. Sebarang penyelewengan dalam proses pembuatan boleh membawa kepada variasi yang signifikan dalam prestasi peredaran monolitik.

Peredaran hibrid, walaupun mereka memerlukan perhimpunan yang berhati -hati, mempunyai kerumitan pembuatan yang lebih rendah. Komponen diskret boleh diuji dengan mudah dan diganti jika perlu semasa proses pemasangan. Ini membolehkan lebih banyak fleksibiliti dalam proses pembuatan dan dapat mengurangkan masa pengeluaran.

4. Permohonan

Peredaran RF monolitik

Peredaran RF monolitik biasanya digunakan dalam aplikasi di mana prestasi tinggi, saiz padat, dan kebolehpercayaan diperlukan. Dalam aplikasi ketenteraan dan aeroangkasa, seperti sistem radar dan satelit komunikasi, peredaran monolitik lebih disukai kerana prestasi cemerlang dan kebolehpercayaan yang tinggi. Saiz padat peredaran monolitik juga menjadikannya sesuai untuk digunakan dalam peranti komunikasi mudah alih dan sistem RF miniatur.

Peredaran RF hibrid

Peredaran RF hibrid mencari aplikasi yang luas dalam sistem komunikasi komersial, seperti stesen asas selular dan router WI - FI. Kos - keberkesanan dan fleksibiliti dalam reka bentuk menjadikan mereka pilihan yang popular untuk aplikasi ini. Di samping itu, dalam projek penyelidikan dan pembangunan di mana keperluan frekuensi boleh berubah, peredaran hibrid boleh diubah suai dengan mudah untuk memenuhi keperluan baru.

Kesimpulan

Ringkasnya, peredaran RF monolitik dan hibrid mempunyai perbezaan yang berbeza dari segi reka bentuk struktur, ciri prestasi, kos, dan aplikasi. Peredaran monolitik menawarkan prestasi tinggi, saiz padat, dan kebolehpercayaan yang tinggi tetapi dilengkapi dengan kos yang lebih tinggi dan fleksibiliti frekuensi terhad. Peredaran hibrid, sebaliknya, memberikan fleksibiliti reka bentuk yang lebih besar, kos - keberkesanan, dan tindak balas kekerapan yang lebih luas dengan mengorbankan prestasi yang berpotensi rendah dan kerumitan pemasangan yang lebih tinggi.

Sebagai pembekal peredaran RF, kami memahami pelbagai keperluan pelanggan kami. Sama ada anda memerlukan peredaran monolitik prestasi tinggi untuk aplikasi kritikal atau peredaran hibrid yang berkesan untuk projek komersil, kami boleh menawarkan penyelesaian yang betul kepada anda. Sekiranya anda berminat dengan peredaran RF kami atau mempunyai sebarang keperluan khusus untuk projek anda, sila hubungi kami untuk perbincangan terperinci dan rundingan perolehan.
