Apakah perbezaan antara beban RF sepaksi dan gelombang Waveguide?

Hei ada! Sebagai pembekal beban RF, saya mendapat satu soalan mengenai perbezaan antara beban RF koaksial dan gelombang. Jadi, saya fikir saya akan mengambil sedikit masa untuk memecahkan semuanya untuk anda dengan cara yang mudah difahami.

Pertama, mari kita bincangkan tentang beban RF. Secara ringkas, beban RF adalah komponen yang digunakan dalam sistem frekuensi radio (RF) untuk menyerap kuasa RF. Mereka direka untuk meniru impedans sistem yang mereka sambungkan, jadi mereka boleh menghilangkan kuasa tanpa menyebabkan refleksi.

Beban RF koaksial

Beban RF koaksial cukup biasa dan telah lama wujud. Mereka menggunakan kabel sepaksi sebagai medium penghantaran. Kabel koaksial terdiri daripada konduktor pusat, lapisan penebat, perisai logam, dan jaket luar.

Salah satu kelebihan besar beban RF sepaksi adalah fleksibiliti mereka. Mereka boleh dengan mudah membongkok dan diarahkan di sekitar komponen lain dalam sistem. Ini menjadikan mereka hebat untuk aplikasi di mana ruang terhad atau di mana anda perlu membuat perubahan cepat ke susun atur. Sebagai contoh, dalam persediaan bangku ujian, anda boleh dengan mudah bergerak dan memaparkan semula beban rf coaxial seperti yang diperlukan.

Plus yang lain adalah julat frekuensi luas mereka. Beban RF koaksial boleh beroperasi melalui spektrum frekuensi yang luas, dari beberapa megahertz sehingga beberapa gigahertz. Fleksibiliti ini menjadikan mereka sesuai untuk pelbagai aplikasi, termasuk telekomunikasi, sistem radar, dan rangkaian tanpa wayar.

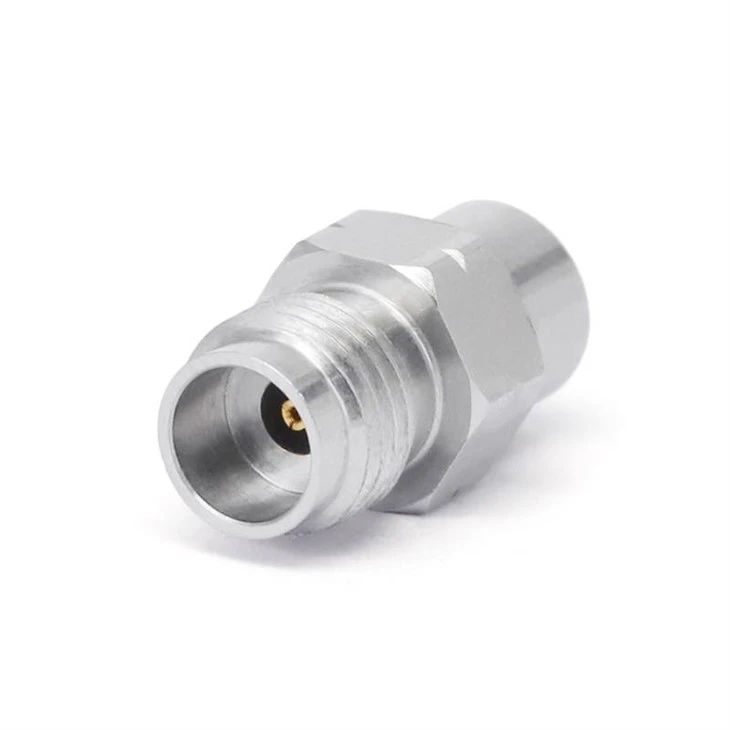

Apabila ia datang kepada jenis, terdapat pilihan penyambung yang berbeza yang tersedia untuk beban RF sepaksi. Beberapa yang popular termasuk penyambung 2.92mm, 2.4mm, dan SMA. TheBeban RF 2.92mmterkenal dengan prestasi frekuensi tinggi mereka, mampu mengendalikan frekuensi sehingga 40 GHz. TheBeban RF 2.4mmboleh pergi lebih tinggi, dengan julat kekerapan yang boleh mencapai sehingga 50 GHz. Dan yangSMA RF bebanlebih biasa digunakan dalam aplikasi kekerapan yang lebih rendah, biasanya sehingga 18 GHz.

Walau bagaimanapun, beban RF sepaksi juga mempunyai beberapa batasan. Mereka mempunyai kapasiti pengendalian kuasa yang lebih rendah berbanding dengan beban RF gelombang. Ini bermakna jika anda perlu menghilangkan sejumlah besar kuasa RF, beban RF sepaksi mungkin bukan pilihan terbaik. Juga, apabila kekerapan meningkat, kerugian dalam kabel sepaksi boleh menjadi lebih penting, yang boleh menjejaskan prestasi keseluruhan beban.

Beban RF Waveguide

Beban Waveguide RF, sebaliknya, menggunakan gelombang gelombang sebagai medium penghantaran. Waveguides adalah tiub logam berongga yang membimbing gelombang elektromagnet. Mereka biasanya diperbuat daripada bahan seperti tembaga, tembaga, atau aluminium.

Salah satu kelebihan utama beban Waveguide RF adalah kapasiti pengendalian kuasa tinggi mereka. Waveguides boleh mengendalikan jumlah kuasa RF yang lebih besar berbanding dengan kabel sepaksi. Ini menjadikan mereka sesuai untuk aplikasi kuasa tinggi, seperti sistem radar kuasa tinggi dan pemecut zarah.

Beban RF Waveguide juga mempunyai kerugian yang lebih rendah pada frekuensi tinggi. Oleh kerana gelombang elektromagnet terkurung di dalam gelombang gelombang berongga, terdapat kehilangan radiasi yang kurang dan kurang interaksi dengan persekitaran sekitarnya. Ini menghasilkan prestasi yang lebih baik pada frekuensi tinggi berbanding dengan beban RF sepaksi.

Tetapi beban Waveguide RF bukan tanpa kelemahan mereka. Mereka kurang fleksibel daripada beban RF sepaksi. Waveguides adalah struktur tegar, dan sukar untuk membengkokkan atau mengarahkan mereka di sekitar komponen lain. Ini boleh membuat pemasangan dan integrasi Waveguide RF beban lebih mencabar, terutamanya dalam ruang yang ketat.

Batasan lain adalah julat frekuensi sempit mereka. Waveguides direka untuk beroperasi dalam jalur frekuensi tertentu, dan di luar band ini, prestasi mereka dapat menurun dengan ketara. Ini bermakna anda perlu memilih dengan teliti saiz gelombang yang sesuai dan jenis untuk keperluan frekuensi khusus anda.

Jadual perbandingan

Mari kita merumuskan perbezaan antara beban RF sepaksi dan gelombang dalam jadual:

Aplikasi

Pilihan antara beban RF sepaksi dan gelombang Waveguide bergantung pada aplikasi tertentu. Bagi aplikasi di mana fleksibiliti dan julat frekuensi yang luas adalah penting, seperti dalam ujian makmal dan sistem tanpa wayar skala kecil, beban RF sepaksi sering pilihan pilihan.

Sebaliknya, untuk aplikasi kekerapan yang tinggi dan tinggi, seperti sistem radar skala besar dan komunikasi satelit, beban Waveguide RF lebih sesuai.

Mana yang harus anda pilih?

Apabila anda memutuskan jenis beban RF yang digunakan, anda perlu mempertimbangkan keperluan khusus anda. Fikirkan tentang jumlah kuasa yang anda perlukan untuk menghilangkan, julat kekerapan sistem anda, ruang yang ada, dan anggaran anda.

Jika anda sedang menjalankan projek dengan keperluan kuasa terhad dan keperluan untuk fleksibiliti, beban RF koaksial adalah pilihan yang baik. Anda boleh memilih dari pelbagai jenis penyambung dan julat kekerapan untuk memenuhi keperluan anda. Lihat kamiBeban RF 2.92mm,Beban RF 2.4mm, danSMA RF bebanUntuk pilihan frekuensi yang berbeza.

Sekiranya anda berurusan dengan aplikasi kekerapan yang tinggi dan tinggi, beban Waveguide RF mungkin cara untuk pergi. Tetapi bersiaplah untuk cabaran pemasangan dan keperluan untuk memilih dengan teliti saiz gelombang yang betul.

Hubungi kami untuk keperluan beban RF anda

Kami faham bahawa memilih beban RF yang betul boleh menjadi keputusan yang rumit. Itulah sebabnya pasukan pakar kami berada di sini untuk membantu. Sama ada anda masih tidak pasti tentang jenis beban RF yang terbaik untuk projek anda atau anda mempunyai soalan teknikal tertentu, kami hanya mesej. Kami dapat memberi anda maklumat produk terperinci, sokongan teknikal, dan juga penyelesaian tersuai jika diperlukan. Oleh itu, jangan teragak -agak untuk menjangkau kami untuk semua keperluan perolehan beban RF anda. Mari bekerjasama untuk mencari penyelesaian beban RF yang sempurna untuk aplikasi anda.

Rujukan

• "Kejuruteraan Microwave" oleh David M. Pozar
• "RF dan Microwave Circuit Design for Applications Wireless" oleh Chris Bowick
