Bagaimana untuk mengurangkan kehilangan sisipan kabel ujian VNA?

Dalam bidang ujian RF dan gelombang mikro, penganalisis rangkaian vektor (VNA) memainkan peranan penting. Kabel ujian VNA adalah komponen penting dalam persediaan ujian ini, kerana mereka menyambungkan VNA ke peranti di bawah ujian (DUT). Walau bagaimanapun, satu cabaran biasa yang dihadapi oleh jurutera dan juruteknik adalah kehilangan sisipan kabel ini. Kehilangan penyisipan boleh menjejaskan ketepatan keputusan ujian, yang membawa kepada pengukuran yang tidak tepat dan kesimpulan yang berpotensi cacat. Sebagai pembekal kabel ujian VNA, kami memahami pentingnya meminimumkan kehilangan sisipan, dan dalam blog ini, kami akan meneroka beberapa strategi yang berkesan untuk mencapai matlamat ini.

Memahami kehilangan penyisipan

Sebelum menyelidiki kaedah mengurangkan kehilangan sisipan, sangat penting untuk memahami apa itu. Kehilangan penyisipan adalah pengurangan kuasa isyarat yang berlaku apabila peranti, seperti kabel, dimasukkan ke dalam talian penghantaran. Dalam konteks kabel ujian VNA, ia disebabkan terutamanya oleh dua faktor: kehilangan konduktor dan kehilangan dielektrik.

Kerugian konduktor adalah disebabkan oleh rintangan konduktor kabel. Apabila isyarat bergerak melalui konduktor, beberapa tenaga elektrik ditukar menjadi haba, mengakibatkan kehilangan kuasa isyarat. Kerugian dielektrik, sebaliknya, berlaku kerana sifat elektrik bahan penebat kabel. Apabila medan elektrik bergantian digunakan untuk dielektrik, sesetengah tenaga hilang sebagai haba, yang membawa kepada kehilangan isyarat selanjutnya.

Memilih kabel yang betul

Salah satu langkah yang paling asas dalam mengurangkan kehilangan sisipan ialah memilih kabel yang betul untuk aplikasi tersebut. Jenis kabel yang berbeza mempunyai ciri -ciri yang berbeza, dan memilih yang sesuai dapat membuat perbezaan yang signifikan dalam prestasi kehilangan sisipan.

• Jenis Kabel: Kabel koaksial adalah jenis kabel ujian VNA yang paling biasa digunakan. Mereka datang dalam pelbagai bentuk, seperti separuh tegar, fleksibel, dan separuh fleksibel. Kabel separuh tegar umumnya mempunyai kehilangan sisipan yang lebih rendah berbanding dengan kabel fleksibel kerana mereka mempunyai struktur fizikal yang lebih stabil, yang mengurangkan kebocoran isyarat dan pelemahan. Walau bagaimanapun, mereka kurang fleksibel dan lebih sukar untuk dipasang. Kabel fleksibel, sebaliknya, lebih mudah dikendalikan tetapi mungkin kehilangan sisipan sedikit lebih tinggi. Apabila aplikasi memerlukan fleksibiliti yang tinggi, kabel separuh fleksibel boleh menjadi kompromi yang baik, menawarkan keseimbangan antara fleksibiliti dan kehilangan sisipan yang rendah.
• Saiz kabel: Saiz kabel juga menjejaskan kehilangan sisipan. Kabel diameter yang lebih besar biasanya mempunyai kehilangan sisipan yang lebih rendah kerana mereka mempunyai rintangan yang lebih rendah dalam konduktor dan kehilangan dielektrik kurang. Sebagai contoh, kabel sepaksi 7/8 - inci pada umumnya mempunyai kehilangan sisipan yang lebih rendah daripada kabel 1/2 - inci pada kekerapan yang sama. Walau bagaimanapun, kabel yang lebih besar juga lebih berat dan lebih mahal, jadi keseimbangan perlu diserang antara prestasi dan kepraktisan.
• Bahan kabel: Bahan yang digunakan dalam pembinaan kabel boleh memberi kesan yang signifikan terhadap kehilangan sisipan. Konduktor berkualiti tinggi, seperti tembaga tembaga atau perak yang dilapisi, mempunyai rintangan yang lebih rendah dan oleh itu kehilangan konduktor yang lebih rendah. Begitu juga, menggunakan bahan dielektrik yang rendah, seperti PTFE (polytetrafluoroethylene), dapat mengurangkan kerugian dielektrik. Apabila memilih kabel, penting untuk mempertimbangkan kualiti bahan yang digunakan dalam pembinaannya. Anda boleh menemui pelbagai kualiti tinggiKabel ujian VNADi laman web kami, yang direka dengan bahan terbaik untuk meminimumkan kehilangan sisipan.

Pemasangan kabel yang betul

Walaupun anda memilih kabel yang betul, pemasangan yang tidak wajar masih boleh menyebabkan kehilangan sisipan yang meningkat. Berikut adalah beberapa perkara penting yang perlu diingat semasa pemasangan kabel:

• Elakkan selekoh tajam: Membengkokkan kabel terlalu tajam boleh menyebabkan struktur dalaman kabel menjadi cacat, yang membawa kepada peningkatan kehilangan isyarat. Radius minimum kabel ditentukan oleh pengilang, dan penting untuk mematuhi spesifikasi ini semasa pemasangan. Sebagai contoh, jika radius minimum kabel ditentukan sebagai 10 kali diameter kabel, kabel tidak boleh dibengkokkan dengan radius yang lebih kecil daripada nilai ini.
• Sambungan selamat: Penyambung kabel longgar atau tidak disambungkan boleh memperkenalkan kehilangan sisipan tambahan. Adalah penting untuk memastikan bahawa penyambung diketatkan dengan betul dan tidak ada kotoran atau serpihan pada permukaan penyambung. Sebelum membuat sambungan, bersihkan pin penyambung dan soket dengan ejen pembersih yang sesuai untuk mengeluarkan sebarang bahan cemar.
• Kurangkan panjang kabel: Semakin lama kabel, semakin tinggi kehilangan penyisipan. Oleh itu, adalah dinasihatkan untuk menggunakan kabel terpendek yang mungkin untuk permohonan itu. Walau bagaimanapun, pastikan kabel itu cukup lama untuk mencapai DUT tanpa diregangkan atau bengkok secara berlebihan.

Penyelenggaraan kabel

Penyelenggaraan kabel biasa adalah penting untuk menjaga kehilangan sisipan sekurang -kurangnya. Dari masa ke masa, kabel boleh rosak kerana faktor persekitaran, tekanan mekanikal, atau haus dan lusuh normal. Berikut adalah beberapa petua penyelenggaraan:

• Periksa secara berkala: Secara berkala memeriksa kabel untuk sebarang tanda -tanda kerosakan, seperti luka, lecet, atau kinks. Sekiranya sebarang kerosakan dijumpai, kabel perlu diganti dengan segera untuk mengelakkan kemerosotan prestasi selanjutnya.
• Simpan dengan betul: Apabila tidak digunakan, kabel perlu disimpan dengan betul untuk mengelakkan kerosakan. Gegelung kabel dengan kemas dan simpannya dalam persekitaran yang kering dan bersih. Elakkan menyimpan kabel di kawasan di mana mereka mungkin terdedah kepada suhu yang melampau, kelembapan, atau bahan kimia.

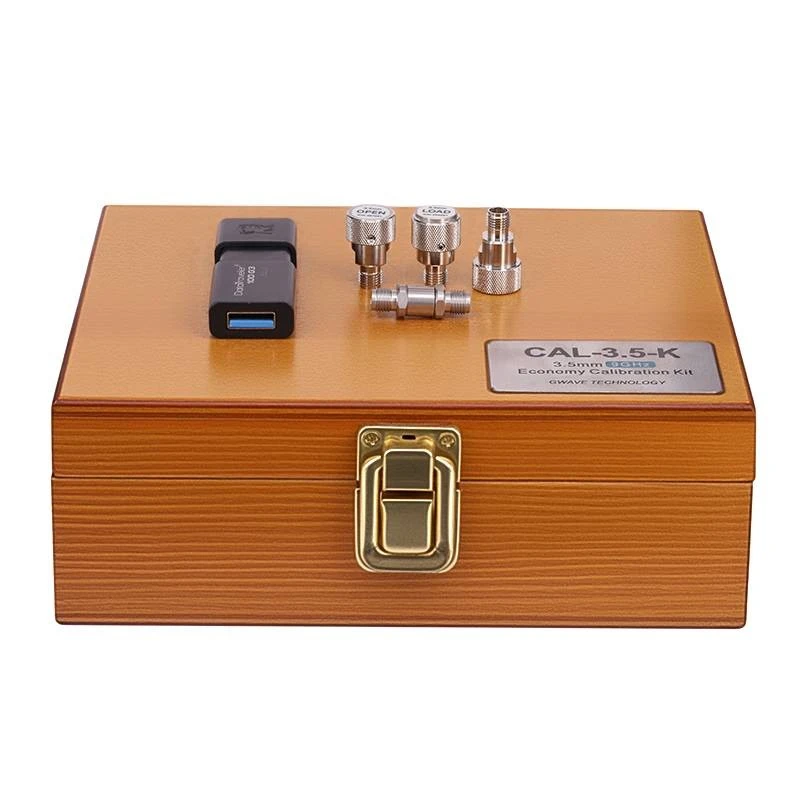

• Kalibrasi secara teratur: Penentukuran adalah bahagian penting dalam penyelenggaraan kabel. Menggunakan aKit penentukuranBoleh membantu mengimbangi sebarang perubahan dalam ciri kabel dari masa ke masa. Penentukuran tetap memastikan bahawa keputusan ujian adalah tepat dan kehilangan sisipan berada dalam had yang boleh diterima.

Pertimbangan Suhu dan Alam Sekitar

Keadaan suhu dan persekitaran juga boleh menjejaskan kehilangan sisipan kabel ujian VNA.

• Suhu: Apabila suhu meningkat, rintangan konduktor kabel juga meningkat, yang membawa kepada kehilangan konduktor yang lebih tinggi dan oleh itu kehilangan sisipan yang lebih tinggi. Di persekitaran suhu tinggi, penting untuk menggunakan kabel yang direka untuk menahan keadaan ini. Sesetengah kabel secara khusus direkayasa mempunyai pekali suhu rendah rintangan, yang bermaksud bahawa kehilangan sisipan mereka berubah kurang dengan variasi suhu.
• Kelembapan dan kelembapan: Kelembapan boleh menembusi penebat kabel dan menyebabkan pecahan dielektrik, yang membawa kepada peningkatan kehilangan sisipan. Dalam persekitaran yang lembap, penting untuk menggunakan kabel dengan kelembapan yang betul - penebat tahan. Di samping itu, pastikan penyambung kabel dimeteraikan dengan betul untuk mengelakkan kelembapan kelembapan.

Menggunakan penguat dan penyamaan

Dalam sesetengah kes, walaupun mengambil semua langkah di atas, kehilangan sisipan mungkin terlalu tinggi untuk permohonan itu. Dalam situasi seperti itu, menggunakan penguat atau penyamaan boleh menjadi penyelesaian yang berdaya maju.

• Penguat: Penguat boleh digunakan untuk meningkatkan kekuatan isyarat dan mengimbangi kehilangan sisipan. Walau bagaimanapun, penting untuk memilih penguat dengan keuntungan dan jalur lebar yang sesuai untuk permohonan itu. Di samping itu, penguat boleh memperkenalkan bunyi bising, jadi perlu untuk mempertimbangkan angka bunyi penguat ketika membuat pilihan.
• Penyamakan: Equalising adalah peranti yang boleh digunakan untuk membetulkan kehilangan sisipan kekerapan kabel. Mereka bekerja dengan meningkatkan frekuensi yang mempunyai kehilangan sisipan yang lebih tinggi, dengan itu meratakan tindak balas frekuensi kabel. Penyelarasan boleh menjadi sangat berguna dalam aplikasi di mana julat frekuensi yang luas perlu diuji.

Kesimpulan

Mengurangkan kehilangan sisipan kabel ujian VNA adalah penting untuk ujian RF dan microwave yang tepat. Dengan memilih kabel yang betul, memasangnya dengan betul, mengekalkannya secara teratur, dan mempertimbangkan faktor persekitaran, anda boleh meminimumkan kehilangan sisipan dengan ketara. Dalam sesetengah kes, menggunakan penguat atau penyamaan mungkin juga diperlukan. Sebagai pembekal kabel ujian VNA, kami komited untuk menyediakan kabel berkualiti tinggi dan penyelesaian untuk membantu anda mencapai hasil ujian terbaik. Sekiranya anda mempunyai sebarang pertanyaan atau memerlukan bantuan dalam memilih kabel yang tepat untuk permohonan anda, sila hubungi kami untuk perolehan dan perbincangan lanjut.

Rujukan

• "RF dan Kejuruteraan Microwave" oleh Pozar, David M.
• "Buku Panduan Kabel Coaxial" oleh White, JF
