Bagaimana untuk mengukur prestasi penyambung RF dengan tepat?

Secara tepat mengukur prestasi penyambung RF adalah penting dalam bidang teknologi frekuensi radio. Sebagai pembekal penyambung RF, kami memahami kepentingan menyediakan produk berkualiti tinggi dan memastikan prestasi mereka memenuhi keperluan ketat pelbagai aplikasi. Dalam blog ini, kami akan meneroka aspek dan kaedah utama untuk mengukur prestasi penyambung RF.

1. Memahami asas -asas penyambung RF

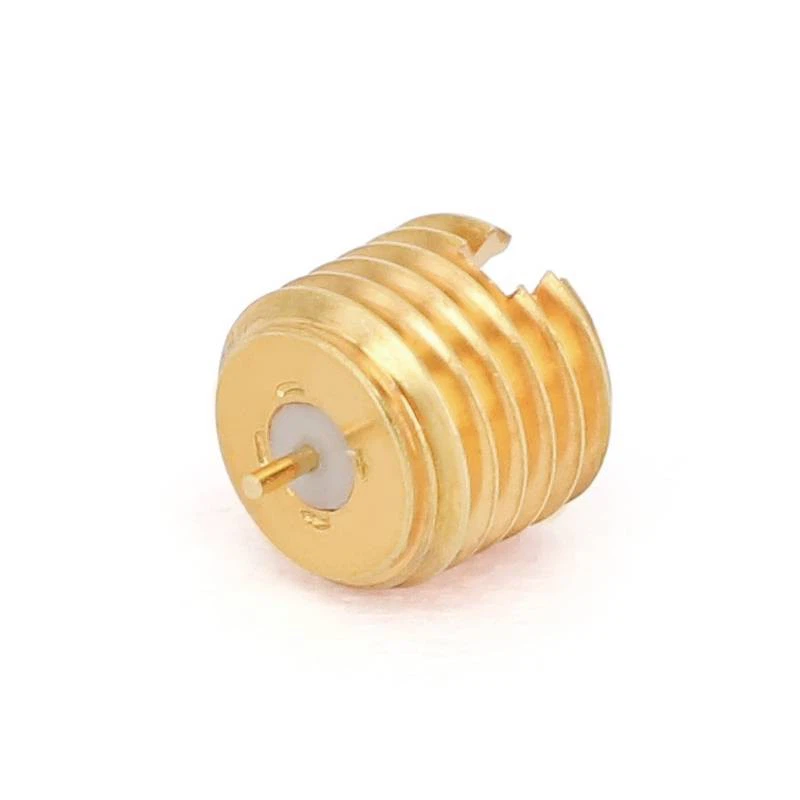

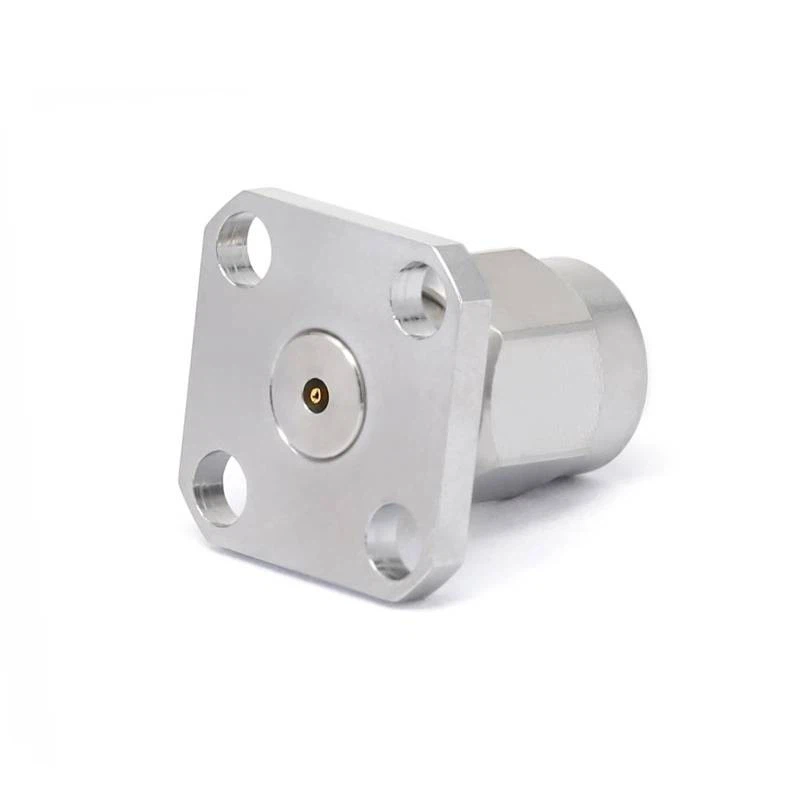

Penyambung RF digunakan untuk menyertai bahagian talian penghantaran RF, seperti kabel sepaksi, papan litar bercetak, dan antena. Mereka memainkan peranan penting dalam mengekalkan integriti isyarat dan meminimumkan kehilangan isyarat semasa penghantaran isyarat frekuensi radio. Jenis penyambung RF yang berbeza boleh didapati, termasukPenyambung yang boleh diganti medan,Penyambung PCB, danPenyambung terminal, masing -masing direka untuk aplikasi dan persekitaran tertentu.

2. Parameter prestasi utama penyambung RF

2.1 kehilangan sisipan

Kehilangan penyisipan adalah salah satu parameter prestasi yang paling penting bagi penyambung RF. Ia mengukur jumlah kuasa isyarat yang hilang apabila penyambung dimasukkan ke dalam talian penghantaran. Kehilangan penyisipan yang lebih rendah menunjukkan prestasi penyambung yang lebih baik, kerana kuasa isyarat kurang hilang. Kehilangan penyisipan biasanya dinyatakan dalam desibel (dB).

Untuk mengukur kehilangan sisipan, penganalisis rangkaian vektor (VNA) biasanya digunakan. VNA menghantar isyarat yang diketahui melalui penyambung dan mengukur isyarat output. Dengan membandingkan kuasa isyarat input dan output, kehilangan sisipan boleh dikira. Pengukuran harus dijalankan ke atas julat kekerapan kepentingan, kerana kehilangan sisipan boleh berubah dengan kekerapan.

2.2 kerugian pulangan

Kerugian pulangan adalah ukuran jumlah kuasa isyarat yang dicerminkan dari penyambung. Ia disebabkan oleh ketidakpadanan impedans antara penyambung dan talian penghantaran. Kerugian pulangan yang tinggi menunjukkan perlawanan impedans yang baik dan kurang refleksi isyarat. Kerugian pulangan juga dinyatakan dalam desibel (dB).

Sama seperti pengukuran kehilangan sisipan, VNA digunakan untuk mengukur kerugian pulangan. VNA menghantar isyarat kepada penyambung dan mengukur isyarat yang dicerminkan. Nisbah kuasa yang dicerminkan untuk kuasa kejadian digunakan untuk mengira kerugian pulangan. Mengukur kerugian pulangan pada frekuensi yang berbeza membantu mengenal pasti sebarang ketidakpastian impedans yang bergantung kepada kekerapan.

2.3 Impedans ciri

Impedans ciri adalah nisbah voltan kepada arus dalam talian penghantaran. Bagi penyambung RF, mengekalkan impedans ciri yang konsisten adalah penting untuk meminimumkan refleksi isyarat dan memastikan penghantaran isyarat yang betul. Impedans ciri biasa untuk penyambung RF adalah 50 ohm dan 75 ohm.

Impedans ciri penyambung RF boleh diukur dengan menggunakan reflekometer domain masa (TDR). TDR menghantar nadi yang semakin cepat ke dalam penyambung dan mengukur pantulan. Dengan menganalisis bentuk dan masa refleksi, impedans ciri dapat ditentukan.

2.4 Voltan Nisbah Gelombang Berdiri (VSWR)

VSWR adalah ukuran padanan impedans antara penyambung dan talian penghantaran. Ia berkaitan dengan kehilangan pulangan dan ditakrifkan sebagai nisbah voltan maksimum ke voltan minimum di sepanjang garis penghantaran. VSWR 1: 1 menunjukkan perlawanan impedans yang sempurna, manakala nilai VSWR yang lebih tinggi menunjukkan ketidakpadanan impedans yang lebih besar.

VSWR boleh dikira dari kerugian pulangan menggunakan formula: VSWR = (1 + γ)/(1 - γ), di mana γ adalah pekali refleksi. VNA boleh digunakan untuk mengukur VSWR dengan terlebih dahulu mengukur kerugian pulangan dan kemudian mengira VSWR menggunakan formula di atas.

2.5 pengasingan

Pengasingan adalah ukuran keupayaan penyambung RF untuk mencegah gandingan isyarat antara pelabuhan atau saluran yang berlainan. Dalam pelbagai penyambung pelabuhan, pengasingan yang baik diperlukan untuk mengelakkan gangguan antara isyarat. Pengasingan biasanya dinyatakan dalam desibel (dB), dengan nilai yang lebih tinggi yang menunjukkan pengasingan yang lebih baik.

Untuk mengukur pengasingan, VNA boleh digunakan. VNA menghantar isyarat kepada satu pelabuhan penyambung dan mengukur kebocoran isyarat ke pelabuhan lain. Nisbah kuasa isyarat input ke kuasa isyarat bocor digunakan untuk mengira pengasingan.

3. Persediaan dan pertimbangan pengukuran

3.1 Penentukuran

Penentukuran adalah langkah kritikal dalam pengukuran prestasi penyambung RF yang tepat. Sebelum mengukur mana -mana parameter, peralatan pengukuran, seperti VNA atau TDR, mesti ditentukur. Penentukuran memastikan bahawa keputusan pengukuran adalah tepat dan boleh dipercayai.

Terdapat kaedah penentukuran yang berbeza yang tersedia, seperti penentukuran beban pendek - melalui (solt). Dalam penentukuran SOLT, litar pintas, litar terbuka, beban dengan impedans yang diketahui, dan melalui sambungan digunakan untuk menentukur peralatan pengukuran. Proses penentukuran mengimbangi kesan kabel pengukuran, lekapan, dan peralatan itu sendiri.

3.2 lekapan ujian

Lekapan ujian digunakan untuk memegang penyambung RF semasa proses pengukuran. Mereka harus direka untuk meminimumkan sebarang kerugian atau refleksi tambahan yang boleh menjejaskan keputusan pengukuran. Lekapan ujian sepatutnya mempunyai perlawanan impedans yang betul dengan penyambung dan peralatan pengukuran.

Sebagai contoh, apabila mengukur penyambung PCB, perlawanan ujian PCB boleh digunakan. Perlawanan ujian harus mempunyai susun atur dan impedans yang sama seperti PCB sebenar di mana penyambung akan digunakan. Ini membantu memastikan hasil pengukuran mewakili prestasi penyambung dalam aplikasi dunia sebenar.

3.3 Keadaan Alam Sekitar

Keadaan alam sekitar juga boleh menjejaskan prestasi penyambung RF. Suhu, kelembapan, dan getaran boleh menyebabkan perubahan dalam sifat elektrik bahan penyambung, yang membawa kepada variasi prestasi. Oleh itu, adalah penting untuk mengawal keadaan persekitaran semasa proses pengukuran.

Pengukuran harus dijalankan dalam persekitaran terkawal, seperti makmal suhu - dan kelembapan yang dikawal. Jika penyambung dimaksudkan untuk digunakan dalam persekitaran yang keras, ujian tambahan boleh dijalankan untuk mensimulasikan syarat -syarat ini dan menilai prestasi penyambung di bawah tekanan.

4. Standard Kawalan dan Ujian Kualiti

Sebagai pembekal penyambung RF, kami mematuhi piawaian kawalan dan ujian kualiti yang ketat. Piawaian antarabangsa, seperti IEC (Suruhanjaya Elektroteknik Antarabangsa) dan MIL - STD (Standard Ketenteraan), menyediakan garis panduan untuk keperluan prestasi dan kaedah ujian penyambung RF.

Sebagai contoh, MIL - STD - 348 menentukan keperluan elektrik, mekanikal, dan alam sekitar untuk penyambung RF yang digunakan dalam aplikasi ketenteraan. Dengan mengikuti piawaian ini, kami dapat memastikan produk kami memenuhi keperluan kualiti dan prestasi tertinggi.

5. Kesimpulan dan panggilan untuk bertindak

Secara tepat mengukur prestasi penyambung RF adalah penting untuk memastikan kebolehpercayaan dan kesesuaian mereka untuk pelbagai aplikasi. Dengan menggunakan kaedah dan peralatan pengukuran yang betul, dan mengikuti piawaian kawalan kualiti yang ketat, kami dapat menyediakan penyambung RF berkualiti tinggi yang memenuhi keperluan pelanggan kami.

Jika anda berada di pasaran untuk penyambung RF dan berminat untuk mempelajari lebih lanjut mengenai produk kami atau membincangkan keperluan khusus anda, kami menggalakkan anda menghubungi kami untuk konsultasi terperinci. Pasukan pakar kami bersedia membantu anda dalam mencari penyelesaian penyambung RF terbaik untuk projek anda.

Rujukan

1. "Buku Panduan Penyambung RF" oleh Eric Bogatin
2. Piawaian IEC yang berkaitan dengan penyambung RF
3. MIL - STD - 348 Standard Ketenteraan untuk Penyambung RF
