Bagaimanakah saya mengoptimumkan penggunaan ruang semasa menggunakan penyambung PCB?

Hei ada! Sebagai penyedia penyambung PCB, saya telah melihat secara langsung betapa pentingnya untuk mengoptimumkan penggunaan ruang apabila menggunakan keajaiban kecil ini. Di dunia hari ini, di mana peranti semakin kecil dan lebih padat, setiap milimeter persegi pada perkara PCB. Oleh itu, mari kita menyelam beberapa petua praktikal tentang cara memanfaatkan ruang PCB anda apabila menggunakan penyambung kami.

Memahami asas -asas penyambung PCB

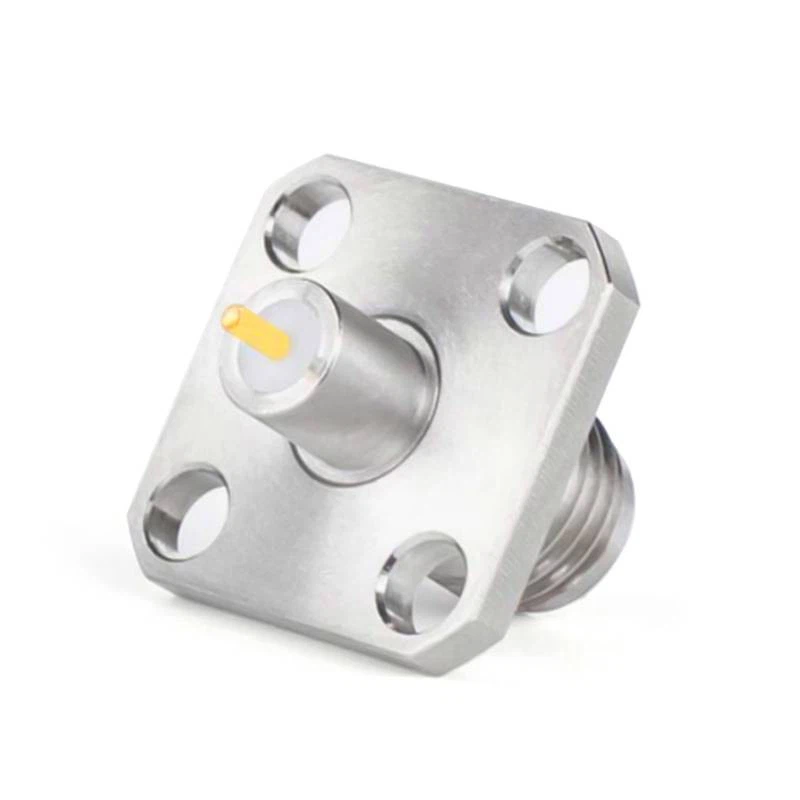

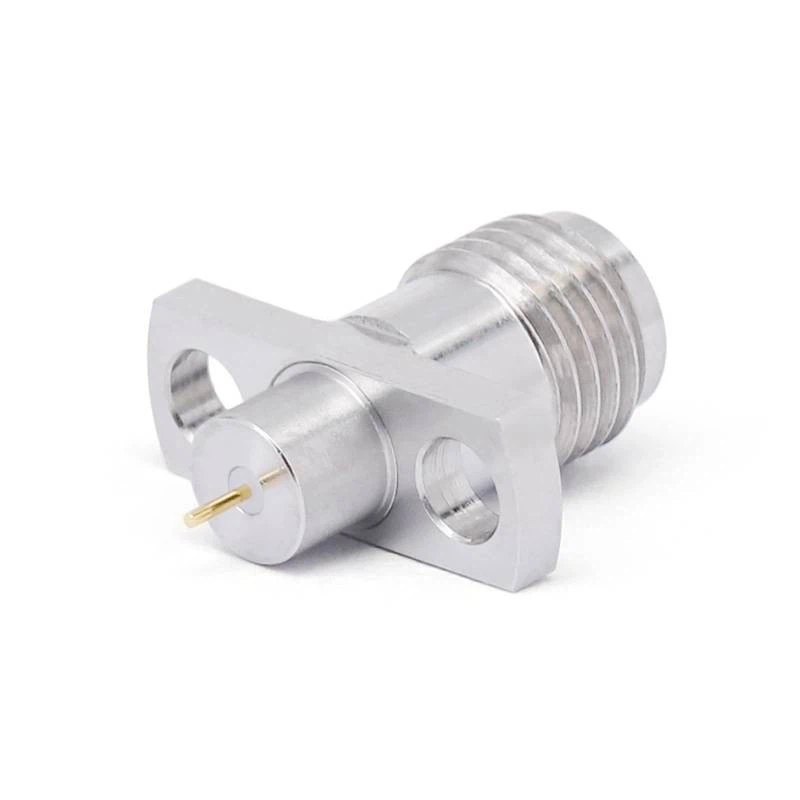

Sebelum kita mula bercakap tentang pengoptimuman ruang, mari kita cepat pergi ke apa penyambung PCB dan mengapa mereka begitu penting. Penyambung PCB adalah komponen yang membolehkan anda menyambungkan bahagian -bahagian yang berlainan dari papan litar bercetak (PCB) ke peranti luaran atau PCB lain. Mereka datang dalam pelbagai bentuk dan saiz, dari sederhanaPenyambung terminaluntuk lebih kompleksPenyambung Multi-CoaxdanPenyambung Pelancaran Akhir.

Jenis penyambung yang anda pilih boleh memberi impak besar kepada berapa banyak ruang yang diperlukan pada PCB anda. Sebagai contoh, penyambung permukaan permukaan umumnya lebih cekap ruang daripada penyambung melalui lubang kerana ia boleh diletakkan secara langsung di permukaan PCB, dan bukannya memerlukan lubang untuk digerudi melaluinya.

Memilih penyambung yang tepat untuk aplikasi anda

Salah satu langkah pertama dalam mengoptimumkan penggunaan ruang ialah memilih penyambung yang tepat untuk aplikasi khusus anda. Berikut adalah beberapa faktor yang perlu dipertimbangkan:

• Saiz dan padang:Saiz dan padang penyambung merujuk kepada dimensi fizikalnya dan jarak antara pinnya. Memilih penyambung dengan saiz dan padang yang lebih kecil boleh membantu anda menjimatkan ruang pada PCB anda. Sebagai contoh, penyambung dengan padang 0.5mm akan mengambil sedikit ruang daripada satu dengan padang 1.0mm.
• Bilangan pin:Bilangan pin pada penyambung juga mempengaruhi saiznya. Jika anda hanya memerlukan beberapa sambungan, memilih penyambung dengan pin yang lebih sedikit dapat membantu anda menjimatkan ruang. Walau bagaimanapun, pastikan anda memilih penyambung dengan pin yang cukup untuk memenuhi keperluan anda.
• Gaya pemasangan:Seperti yang dinyatakan sebelum ini, penyambung permukaan permukaan umumnya lebih cekap ruang daripada penyambung melalui lubang. Walau bagaimanapun, penyambung melalui lubang mungkin diperlukan dalam beberapa aplikasi di mana kekuatan mekanikal atau kebolehpercayaan yang tinggi diperlukan.
• Fungsi:Penyambung yang berbeza menawarkan tahap fungsi yang berbeza. Sebagai contoh, sesetengah penyambung mungkin termasuk ciri-ciri seperti perisai, mekanisme mengunci, atau perintang terbina dalam. Pastikan anda memilih penyambung dengan fungsi yang anda perlukan, tetapi jangan pilih satu dengan lebih banyak ciri daripada yang anda perlukan, kerana ini boleh menambah pukal yang tidak perlu ke PCB anda.

Susun atur dan penempatan penyambung

Sebaik sahaja anda telah memilih penyambung yang betul untuk permohonan anda, langkah seterusnya adalah dengan teliti merancang susun atur dan penempatan penyambung pada PCB anda. Berikut adalah beberapa petua untuk membantu anda mengoptimumkan ruang:

• Kumpulan penyambung serupa bersama:Mengumpulkan penyambung yang sama bersama -sama dapat membantu anda mengurangkan jumlah ruang yang diperlukan untuk jejak dan penghalaan. Sebagai contoh, jika anda mempunyai beberapa penyambung kuasa, letakkan semuanya dalam satu kawasan PCB untuk meminimumkan panjang jejak kuasa.
• Gunakan pemasangan tepi:Pemasangan tepi adalah teknik di mana penyambung diletakkan di sepanjang tepi PCB. Ini dapat membantu anda menjimatkan ruang di pedalaman PCB dan memudahkan untuk menyambungkan peranti luaran.
• Elakkan kesesakan:Walaupun ia mungkin menggoda untuk membungkus sebanyak mungkin penyambung ke PCB kecil, kesesakan boleh membawa kepada beberapa masalah, termasuk gangguan isyarat, kesukaran dalam pematerian, dan mengurangkan kebolehpercayaan. Pastikan anda meninggalkan ruang yang cukup antara penyambung untuk membolehkan pengudaraan dan akses yang betul untuk ujian dan penyelenggaraan.
• Pertimbangkan orientasi penyambung:Orientasi penyambung juga boleh memberi kesan kepada penggunaan ruang. Sebagai contoh, meletakkan penyambung serenjang antara satu sama lain boleh membantu anda menggunakan ruang yang lebih baik dari ruang yang ada pada PCB.

Menggunakan penyambung miniatur

Satu lagi cara untuk mengoptimumkan penggunaan ruang ialah menggunakan penyambung miniatur. Penyambung miniatur direka untuk menjadi lebih kecil dan lebih padat daripada penyambung tradisional, sementara masih menyediakan tahap fungsi yang sama. Berikut adalah beberapa kelebihan menggunakan penyambung miniatur:

• Penjimatan Ruang:Penyambung miniatur mengambil ruang yang kurang pada PCB, yang membolehkan anda menyesuaikan lebih banyak komponen ke papan yang lebih kecil.
• Pengurangan berat badan:Penyambung miniatur biasanya lebih ringan daripada penyambung tradisional, yang boleh memberi manfaat kepada aplikasi di mana berat badan adalah kebimbangan, seperti aeroangkasa dan automotif.
• Integriti isyarat yang lebih baik:Penyambung miniatur sering mempunyai laluan isyarat yang lebih pendek, yang dapat membantu mengurangkan gangguan isyarat dan meningkatkan integriti isyarat.

Walau bagaimanapun, penting untuk diperhatikan bahawa penyambung miniatur mungkin juga mempunyai beberapa batasan, seperti kapasiti pembawa semasa yang lebih rendah dan mengurangkan kekuatan mekanikal. Pastikan anda memilih penyambung miniatur yang sesuai untuk aplikasi khusus anda.

Merancang untuk pemasangan dan penyelenggaraan yang mudah

Akhirnya, apabila mengoptimumkan penggunaan ruang, penting untuk mempertimbangkan kemudahan pemasangan dan penyelenggaraan PCB anda. Berikut adalah beberapa petua untuk membantu anda merancang untuk pemasangan dan penyelenggaraan yang mudah:

• Gunakan penyambung standard:Menggunakan penyambung standard boleh memudahkan bahagian penggantian sumber dan mengurangkan risiko isu keserasian.
• Memberikan pelepasan yang mencukupi:Pastikan anda menyediakan pelepasan yang cukup di sekitar penyambung untuk membolehkan akses mudah dengan penyolder besi, probe ujian, dan alat lain.
• Penyambung label:Penyambung pelabelan boleh membantu menjadikannya lebih mudah untuk mengenal pasti dan menyelesaikan masalah semasa pemasangan dan penyelenggaraan.
• Pertimbangkan penggunaan penyambung dengan titik ujian terbina dalam:Sesetengah penyambung boleh didapati dengan titik ujian terbina dalam, yang boleh memudahkan untuk menguji fungsi penyambung dan PCB tanpa perlu mengeluarkannya dari papan.

Kesimpulan

Mengoptimumkan penggunaan ruang apabila menggunakan penyambung PCB adalah aspek kritikal reka bentuk PCB. Dengan memilih penyambung yang betul untuk aplikasi anda, dengan berhati -hati merancang susun atur dan penempatan penyambung, menggunakan penyambung miniatur, dan mereka bentuk untuk pemasangan dan penyelenggaraan yang mudah, anda boleh memanfaatkan ruang yang tersedia pada PCB anda dan membuat reka bentuk yang lebih padat dan cekap.

Jika anda berminat untuk mempelajari lebih lanjut mengenai penyambung PCB kami atau mempunyai sebarang soalan mengenai pengoptimuman ruang, jangan ragu untuk menghubungi kami. Kami dengan senang hati akan membantu anda mencari penyelesaian yang tepat untuk keperluan khusus anda.

Rujukan

• Buku Panduan Reka Bentuk Papan Litar Bercetak, Edisi Ketiga oleh Henry Ott
• Reka Bentuk PCB untuk Pembuatan oleh John W. Carroll
• Reka Bentuk PCB Berkelajuan Tinggi: Panduan Praktikal oleh Eric Bogatin
