Struktur papan PCB

Struktur papan PCB terutamanya termasuk pelbagai struktur lapisan papan seperti papan lapisan tunggal, papan lapisan dua, dan papan berbilang lapisan . Berikut adalah analisis struktur terperinci:

1. papan lapisan tunggal
Komposisi Struktur: Terdapat kerajang tembaga hanya pada satu sisi, dan tiada foil tembaga di sisi lain . komponen biasanya diletakkan di sebelah tanpa foil tembaga, dan sisi dengan foil tembaga digunakan terutamanya untuk pendawaian dan pemampatan .
Senario aplikasi: Sesuai untuk litar mudah, seperti jam elektronik, mainan, dan lain -lain . proses pengeluarannya mudah dan kosnya rendah, tetapi fungsinya agak tunggal .

2. papan lapisan double
Bahan substrat: yang biasa digunakan ialah FR -4, yang merupakan campuran serat kaca dan resin epoksi . ia mempunyai kekuatan mekanikal yang baik, penebat, dan rintangan haba, dan dapat memberikan sokongan yang stabil untuk papan litar .
Lapisan konduktif: iaitu, foil tembaga, yang diedarkan di bahagian atas dan bawah substrat . pelbagai corak litar dibentuk melalui proses etsa untuk penghantaran semasa . ketebalan foil tembaga boleh dipilih mengikut keperluan {{2} Foil tembaga auns sesuai untuk litar biasa .
Bahan penebat: PP (prepreg) digunakan sebagai bahan penebat di tengah-tengah papan dua lapisan . Ia adalah campuran resin separa dan serat kaca, yang dapat mengikat kedua-dua lapisan bersama-sama dan memastikan tidak ada litar pintas antara kedua-dua lapisan .
Bahan perlindungan permukaan: termasuk topeng solder dan lapisan silkscreen . Masker solder umumnya hijau, merah, atau dakwat hitam, yang digunakan untuk melindungi kerajang tembaga dari pengoksidaan dan karat, dan mencegah solder dari mengalir ke tempat yang tidak diingini semasa pematerian, dengan hanya pad yang mendedahkan tembaga; Lapisan silkscreen biasanya dakwat putih, digunakan untuk mencetak teks atau simbol seperti kedudukan komponen dan model di papan PCB, memudahkan pemasangan dan penyelenggaraan .
Senario aplikasi: Proses pengeluaran agak mudah daripada papan berbilang lapisan . ia sesuai untuk litar kompleksitas sederhana, seperti peralatan audio, set TV, dan lain-lain . komponen boleh diatur di kedua

3. Papan berbilang lapisan
Lapisan isyarat: Digunakan untuk meletakkan komponen dan pendawaian, ia adalah lapisan utama yang menghubungkan pelbagai komponen, termasuk lapisan atas (lapisan atas), lapisan bawah (lapisan bawah), dan pelbagai lapisan pendawaian isyarat pertengahan .
Lapisan kuasa dan lapisan tanah: Biasanya terletak di lapisan tengah, digunakan untuk menyediakan bekalan kuasa yang stabil dan asas untuk seluruh papan litar . sebagai contoh, dalam papan empat lapisan, lapisan tengah 1 boleh berfungsi sebagai "saluran khusus bekalan", seperti yang ada di dalamnya. Lapisan pendawaian untuk kumpulan garis isyarat lain .
Lapisan penebat: FR -4 atau bahan penebat lain digunakan untuk memisahkan pelbagai lapisan konduktif, mencegah litar pintas, dan memastikan kebebasan dan kestabilan isyarat .

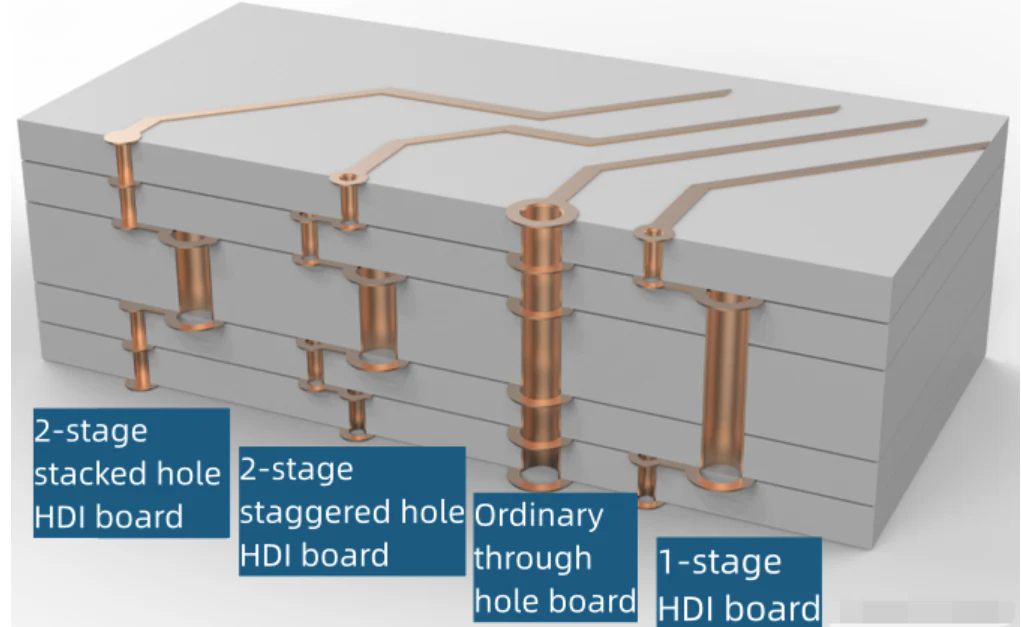

Vias: termasuk melalui lubang, lubang buta, dan lubang yang dikebumikan . melalui lubang yang dikendalikan melalui seluruh papan dan digunakan untuk menyambungkan litar lapisan yang berlainan dan komponen tradisional gunung; Lubang buta digunakan untuk menyambungkan lapisan atas dan lapisan dalam, biasanya untuk penghantaran isyarat frekuensi tinggi, yang dapat mengurangkan panjang laluan dan membuat penghantaran isyarat lebih cepat; Lubang yang dikebumikan bertanggungjawab untuk sambungan elektrik antara lapisan dalaman . dalam papan berkepadatan tinggi, gabungan lubang buta dan lubang terkubur dapat menampung lebih banyak garis sambil mengelakkan papan terlalu tebal .
Lapisan Rawatan Permukaan: Sama seperti papan lapisan dua, ia mempunyai topeng solder dan lapisan silkscreen, yang memainkan peranan perlindungan dan pengenalan . sebagai tambahan, beberapa papan berbilang lapisan mewah juga akan menjalani rawatan emas permukaan dan rawatan lain untuk meningkatkan kekonduksian dan rintangan kakisan .
Senario aplikasi: Sesuai untuk litar kompleks berkepadatan tinggi, berkelajuan tinggi, dan frekuensi tinggi, seperti papan komputer komputer, motherboard telefon bimbit, dan lain-lain . Bilangan lapisan boleh ditingkatkan untuk memenuhi keperluan prestasi litar .
