Perbezaan antara menggunakan diod pin untuk mengawal voltan dan menggunakan antara muka pin D-sub 9- untuk mengawal suis mekanikal RF

Perbezaan antara menggunakan diod pin untuk kawalan voltan dan menggunakan antara muka pin D-sub 9- untuk mengawal suis mekanikal RF dicerminkan dalam pelbagai aspek, termasuk prinsip kerja, penunjuk prestasi, dan aplikasi praktikal . Berikut adalah analisis terperinci:



1. Prinsip kerja

Kawalan diod pin:
Diod pin adalah peranti semikonduktor dengan struktur pin . ia memodulasi penghantaran isyarat RF dengan mengubah kekonduksian lapisan intrinsik (I) melalui voltan bias DC .

Bias ke hadapan: Mengurangkan rintangan lapisan i, yang membolehkan isyarat RF lulus dengan kehilangan minimum .

Bias terbalik: Memperluaskan rantau pengurangan, menyekat isyarat RF .
Suis elektronik ini adalah peranti keadaan pepejal, mencapai kelajuan beralih dari nanoseconds ke microseconds bergantung pada tahap voltan .

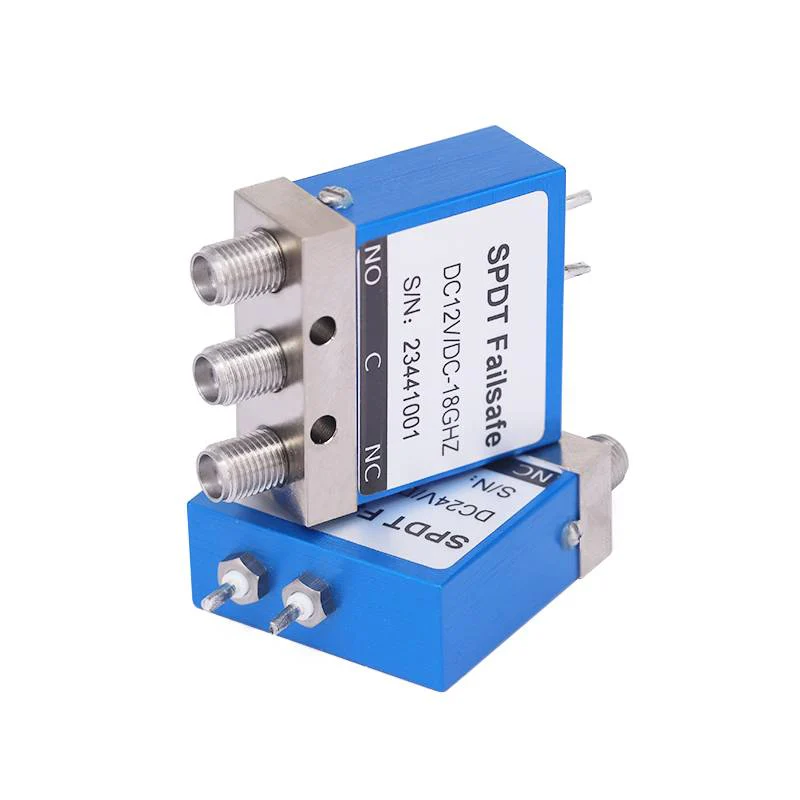

D-sub 9- pin + suis mekanikal:
D-sub 9- antara muka pin (seperti penyambung de -9) biasanya menghantar isyarat kawalan digital (e . g ., logik TTL) litar (seperti relay atau transistor) untuk menukar isyarat logik kuasa rendah ke dalam gerakan mekanikal .



2. Petunjuk prestasi

Kelajuan menukar
Diod pin mempunyai kelajuan beralih nanodetik ke microseconds, sesuai untuk aplikasi frekuensi tinggi seperti 5G dan radar;
Oleh kerana pergerakan fizikal, suis mekanikal beroperasi pada kelajuan milisaat dan tidak sesuai untuk penukaran isyarat pesat .

Kehilangan dan pengasingan penyisipan

Diod pin: Kehilangan penyisipan biasanya 0 . 5-2 dB dalam keadaan di atas, bergantung kepada kekerapan dan bias . pengasingan adalah 20-60 dB dalam bias terbalik tetapi berkurangan pada frekuensi tinggi .

D-sub 9- pin + suis mekanikal: Kehilangan penyisipan sangat rendah (0 . 1-1 . 5 dB) di atas jalur frekuensi lebar . Pengasingan adalah sangat baik (60-100 dB), yang penting untuk penerima kuasa tinggi atau sensitif. Tiada penyimpangan harmonik disebabkan oleh operasi mekanikal semata -mata.



3. Kapasiti pengendalian kuasa

Diod pin boleh mengendalikan sehingga kilowatt kuasa dalam aplikasi berdenyut (seperti radar) dengan pengurusan terma yang betul, tetapi kuasa gelombang berterusan mereka (CW) dibatasi oleh pemanasan sendiri .
Suis mekanikal berfungsi dengan baik dalam senario gelombang berterusan berkuasa tinggi (seperti pemancar siaran) dengan kuasa yang diberi nilai sehingga puluhan kilowatt .



4. kebolehpercayaan dan jangka hayat

Diod pin:
Mereka tidak mempunyai bahagian yang bergerak, boleh mencapai lebih daripada 10^9 operasi, dan mempunyai rintangan getaran yang kuat .
Mereka terdedah kepada tekanan terma, dan jangka hayat mereka bergantung pada kitaran tugas dan keadaan penyejukan .

Suis mekanikal:
Jangka hayat mereka terhad (10^5-10^6 operasi) kerana memakai pakaian .
Mereka sensitif terhadap kejutan fizikal dan getaran, yang mengurangkan kebolehpercayaan mereka dalam persekitaran yang keras .
