Apakah perbezaan antara kabel separa tegar dan separa fleksibel?



Perbandingan antara kabel separa tegar dan separa fleksibel

Kedua-dua kabel separuh tegar dan separuh fleksibel digunakan secara meluas dalam senario komunikasi tinggi dan rendah frekuensi, tetapi mereka berbeza dengan ketara dalam struktur, fleksibiliti, prestasi, dan senario aplikasi . di bawah adalah perbandingan terperinci:



1. Reka bentuk struktur

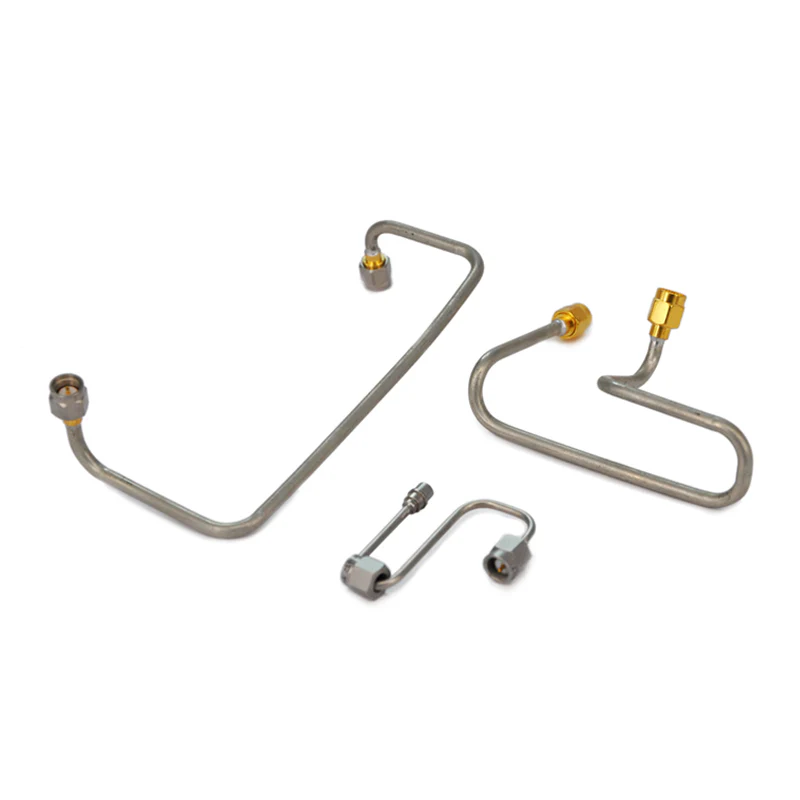

Kabel separuh tegar
Konduktor luar diperbuat daripada bahan pepejal, tidak boleh dibongkar (biasanya tembaga) dengan diameter tetap; Konduktor dalaman disokong oleh bahan dielektrik (e . g ., ptfe) .
Setelah dibentuk, ia mengekalkan bentuk tetap dan tidak dapat dengan mudah dibengkokkan atau diubahsuai tanpa alat khusus .

Kabel separuh-fleksibel
Konduktor luar mempunyai struktur yang dikepala, dengan keseluruhan lapisan braided tinned, menjadikannya lebih deformable daripada konduktor luar pepejal kabel separuh tegar . konduktor dalaman juga disokong oleh bahan dielektrik, tetapi struktur braided membolehkan lenturan berulang dan berbentuk dengan tangan atau alat mudah {} {2}



2. Perbandingan fleksibiliti

Kabel separuh tegar
Mereka mempunyai ketegaran yang tinggi, mengekalkan bentuknya selepas pembentukan dan mempamerkan ketahanan yang kuat terhadap lenturan . memaksa lenturan tanpa alat profesional boleh merosakkan konduktor luar, yang membawa kepada kemerosotan prestasi .

Kabel separuh-fleksibel
Mereka menawarkan fleksibiliti yang sederhana, membolehkan lenturan berulang, coiling, atau penghalaan di sekitar halangan tanpa kerosakan kekal . fleksibiliti mereka terletak di antara kabel tegar dan sepenuhnya fleksibel .



3. Parameter Prestasi Elektrik

Parameter	Kabel separuh tegar	Kabel separuh-fleksibel
Kestabilan impedans	Cemerlang - Geometri tetap memastikan impedans yang konsisten merentas semua frekuensi .	Bagus tetapi lebih rendah dengan konduktor luar separuh tegar boleh menyebabkan sedikit turun naik impedans pada frekuensi yang sangat tinggi .
Kehilangan	Kehilangan penyisipan rendah, terutamanya dalam jalur gelombang mikro (sehingga 100+ GHz), kerana permukaan licin konduktor luar pepejal .	Kehilangan penyisipan yang lebih tinggi daripada separuh tegar, terutamanya pada frekuensi tinggi, disebabkan oleh jurang kecil dan penyelewengan permukaan dalam konduktor luar braided .
Keberkesanan melindungi	Cemerlang (biasanya> 100 dB) . konduktor luar pepejal berkesan menghalang EMI dan RFI .	Baik (biasanya 80 dB) tetapi lebih rendah daripada jurang separa tegar . dalam konduktor braided boleh menyebabkan kebocoran EMI kecil .
Kapasiti pengendalian kuasa	Konduktor pepejal yang lebih tinggi mempunyai pelesapan haba yang cekap, sesuai untuk senario kuasa tinggi .	Bawah - Kekonduksian terma yang lemah dari konduktor yang dikepala mengehadkan kapasiti kuasa .



4. Senario aplikasi

Kabel separuh tegar
Sesuai untuk frekuensi tinggi, senario ketepatan tinggi yang memerlukan kestabilan yang ketat dan kerugian yang rendah, seperti:

Sistem aeroangkasa dan pertahanan (radar, komunikasi satelit);

Peralatan ujian gelombang mikro (penganalisis rangkaian vektor, penjana isyarat);

Peranti perubatan (mesin MRI, sistem terapi gelombang mikro);

Pemasangan tetap dengan panjang tetap (e . g ., pengumpan antena stesen pangkalan) .

Kabel separuh-fleksibel
Sesuai untuk senario yang memerlukan fleksibiliti sederhana dengan prestasi yang baik, seperti:

Persediaan ujian mudah alih (e . g ., sambungan antara instrumen dan duts);

Sistem RF dalaman (router WiFi, penggalak isyarat selular);

Senario yang memerlukan konfigurasi semula sesekali (e . g ., pembangunan prototaip makmal);

Sambungan dalaman dalam matriks suis RF .

Ringkasan

Kabel separa tegar cemerlang dalam senario-senario yang berprestasi tinggi dan tetap, yang menawarkan kestabilan yang lebih baik dan kerugian rendah . kabel separuh-fleksibel, sebaliknya, lebih berfaedah dalam senario yang memerlukan fleksibiliti sederhana dengan prestasi yang baik, mengimbangi keupayaan dan kebolehgunaan {} {5}



Nota Tambahan: Perbezaan Kos dan Penyelenggaraan

Kabel separuh tegar:
Kos pembuatan yang lebih tinggi disebabkan oleh konduktor luar tembaga pepejal dan keperluan untuk alat khusus untuk pembentukan . pemasangan dan penyelenggaraan lebih kompleks (memerlukan pengendali profesional) . namun, prestasi stabil, rintangan kepada penua

Kabel separuh-fleksibel:
Kos yang lebih rendah disebabkan oleh proses pengeluaran yang lebih mudah untuk konduktor luar braided dan tidak memerlukan alat pembentukan khusus . Selain itu, kebolehpercayaan manual mereka mengurangkan kos penyelenggaraan dan penyusunan semula, menjadikannya sesuai untuk senario yang memerlukan penyesuaian yang kerap atau dengan kekangan belanjawan .



Pelanjutan: Perbandingan ringkas dengan kabel sepenuhnya fleksibel

Untuk lebih memahami kedudukan "separa fleksibel", perbandingan ringkas dengan kabel sepenuhnya fleksibel berguna:
Kabel yang fleksibel sepenuhnya mempunyai konduktor luar yang biasanya dikepala dari helai tembaga halus (dengan sedikit atau tidak tinning), yang menawarkan fleksibiliti yang melampau untuk membongkok atau bahkan knotting . bagaimanapun, prestasi elektrik mereka ({1}} g . Aplikasi frekuensi rendah dengan keperluan fleksibiliti yang tinggi (e . g ., wayar fon kepala, sambungan dalaman dalam peranti kecil) .
Kabel separa fleksibel menyerang keseimbangan antara fleksibiliti dan prestasi, mengisi jurang antara separuh tegar (prestasi tinggi tetapi tidak laras) dan sepenuhnya fleksibel (fleksibiliti tinggi tetapi prestasi lemah) kabel .
