Fasa atau kelewatan pencocokan kabel RF ujian untuk ujian singal yang berbeza

Dalam ujian isyarat pembezaan, keperluan untuk fasa atau kelewatan pemadanan ujian kabel RF terutamanya ditentukan oleh ciri -ciri penghantaran isyarat pembezaan dan keperluan ketepatan senario ujian . Ini dapat difahami dari perspektif utama berikut:

1. melindungi ciri penting isyarat pembezaan - asas untuk pembatalan gangguan

Kelebihan teras isyarat pembezaan terletak pada keupayaan mereka untuk membatalkan gangguan mod biasa (seperti gangguan elektromagnet dan bunyi bising) melalui "pengiraan perbezaan" pada penerima, bergantung kepada fakta bahawa "isyarat pada kedua-dua baris mempunyai amplitud yang sama dan polaritas yang bertentangan ."perbezaan masa atau perbezaan fasaDi antara kedua-dua isyarat yang tiba di penerima, mengganggu hubungan segerak "amplitud yang sama dan polariti bertentangan ." dalam kes sedemikian, gangguan tidak dapat dibatalkan dengan berkesan dan mungkin dikuatkan, secara langsung meruntuhkan keupayaan anti-interferensi isyarat perbezaan {{2}

2. Mengelakkan gangguan isyarat untuk memastikan ketepatan ujian

Penghantaran isyarat pembezaan bergantung kepada "simetri" dua baris:

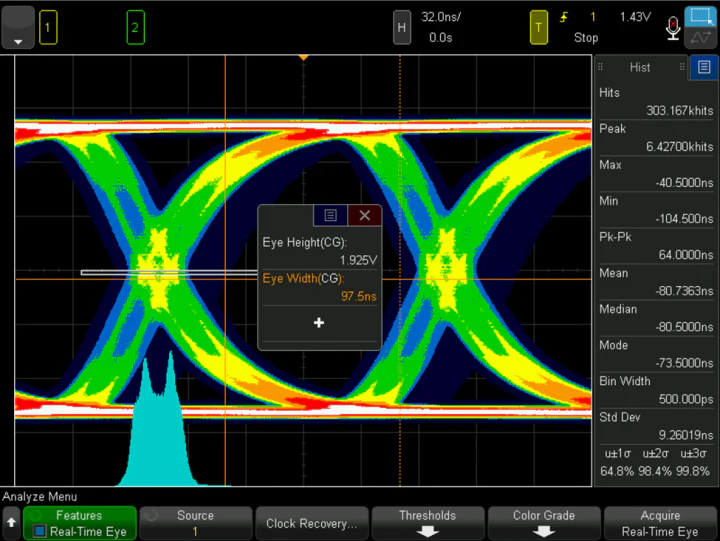

Kesalahan kelewatan akan menyebabkan kedua -dua isyarat tiba di penerima secara asynchronously, yang membawa kepada gelombang yang tidak teratur bertindih (e . g ., misalignment antara tepi yang semakin meningkat dan jatuh) dan mengakibatkanPenyimpangan gelombang;

Kesalahan fasa (terutamanya dalam senario RF frekuensi tinggi) akan menyebabkan hubungan fasa isyarat untuk menyimpang dari jangkaan yang direka, mengganggu logik masa isyarat .
Penyimpangan ini secara langsung akan menjejaskan kesahihan keputusan ujian, yang membawa kepada misjudgments mengenai kualiti isyarat dan prestasi penghantaran .

3. Mencegah kesilapan masa untuk menyesuaikan diri dengan senario isyarat berkelajuan tinggi

Dalam penghantaran isyarat perbezaan kelajuan tinggi (seperti USB, PCIE, HDMI, dan lain-lain .), tempoh isyarat adalah sangat pendek (nanosecond atau bahkan tahap picosecond) . walaupun sisihan kelewatan atau fasa kecil " "Tahan Masa" isyarat, menyebabkankesilapan masa{{0}} Ini akan membawa kepada salah laku logik data (kekeliruan antara 0 dan 1) pada penerima, meningkatkan kadar kesilapan bit, atau bahkan menyebabkan kegagalan komunikasi sistem . sebagai "pautan pertengahan" prestasi .

4. Mengekalkan integriti isyarat dan mengurangkan gangguan sekunder

Kabel dengan fasa atau kelewatan yang tidak sesuai akan mengganggu kesinambungan impedans talian penghantaran, menyebabkanRefleksi isyaratdanCrosstalk:

Refleksi akan membawa kepada isyarat superposisi dan ayunan, mengakibatkan gangguan gelombang seperti overshoot dan undershoot;

Crosstalk akan menyebabkan gandingan elektromagnet yang tidak perlu di antara kedua -dua garis isyarat, selanjutnya mengganggu isyarat .
Kabel yang dipadankan, sebaliknya, dapat meminimumkan isu -isu ini, memastikan "integriti" isyarat dari pemancar ke penerima dan membuat keputusan ujian lebih konsisten dengan keadaan sebenar sistem .

Ringkasnya, pemadanan fasa atau kelewatan adalah prasyarat teras untuk memastikan ketepatan dan kebolehpercayaan ujian isyarat pembezaan . terutamanya dalam senario frekuensi tinggi dan berkelajuan tinggi, kesannya secara langsung berkaitan dengan kesahihan kesimpulan ujian dan ketepatan penilaian prestasi sistem {.
