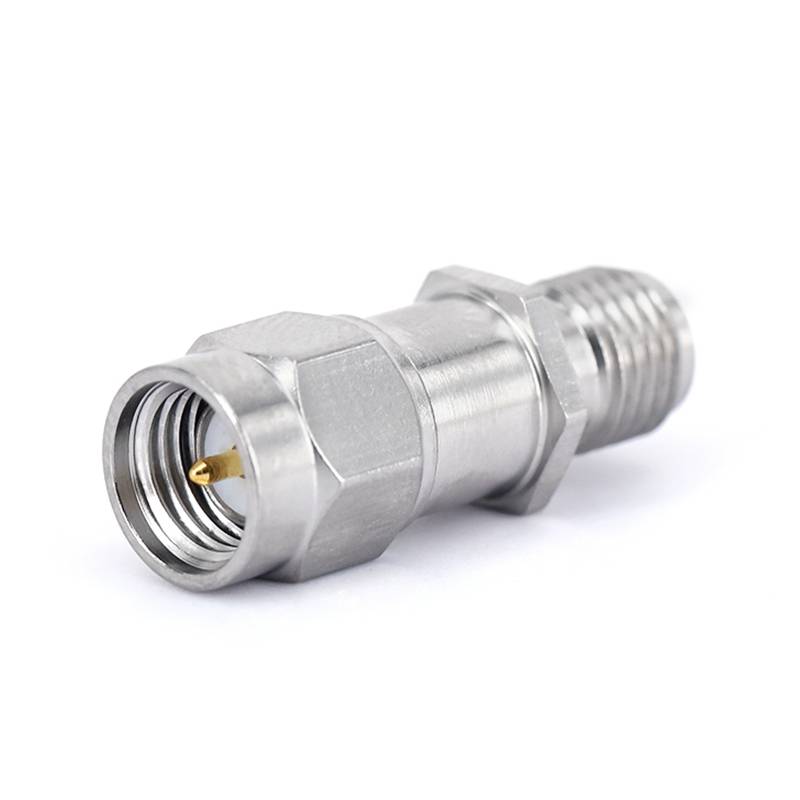

Blok DC dalam

Fungsi teras blok DC adalah untuk mengelakkan isyarat semasa (dc) langsung dari lulus sambil membenarkan isyarat semasa (AC), terutamanya isyarat frekuensi radio (RF), untuk melewati lancar . ciri -ciri ini adalah sangat penting dalam banyak litar kerana ia dapat menghalangi daripada disebabkan oleh arus langsung dan mengelakkan gangguan kecenderungan DC dengan penghantaran normal isyarat RF .

Bagi sesetengah senario aplikasi yang memerlukan sambungan ke kabel sepaksi, blok RF DC dengan pembungkusan sepaksi akan digunakan . borang pembungkusan ini mempunyai prestasi RF yang sangat baik dan keupayaan anti-interferensi, memastikan penghantaran yang efisien RF Menyambung ke lapisan pelindung luar kabel sepaksi . Litar dalaman disambungkan ke pin melalui struktur sambungan RF khas untuk memenuhi keperluan prestasi kehilangan rendah dan pengasingan tinggi . 1 . 85mm. Konduktor luar dipasangkan dengan keluli tahan karat, dan bahan konduktor dilapisi dengan emas.

Dalam komunikasi tanpa wayar: Dalam transceiver tanpa wayar, ia digunakan untuk memisahkan komponen DC dan AC dari isyarat frekuensi radio (RF) . Ia mengelakkan kecenderungan DC daripada mempengaruhi pemprosesan isyarat RF oleh litar berikutnya, memastikan penghantaran dan penguatan normal RF {.

Sku	Siri penyambung	Kekerapan	VSWR	Kehilangan penyisipan
FR 5- gdcb -18 g-smas -50	SMA Perempuan	10MHz ~ 18GHz	1.35	0.7dB
Voltan, DC Max (Volts)	Kuasa, input maksimum (Watts)	Jenis blok	Bahan badan	Penyaduran badan
+50	2	Blok dalaman	Keluli tahan karat	Dilancarkan

Sku	Siri penyambung	Kekerapan	VSWR	Kehilangan penyisipan
Fr 5- gdcb -27 g-sma-jk	SMA Perempuan	30MHz ~ 27GHz	1.25	0.8db
Voltan, DC Max (Volts)	Kuasa, input maksimum (Watts)	Jenis blok	Bahan badan	Penyaduran badan
+50	2	Blok dalaman	Keluli tahan karat	Dilancarkan

Sku	Siri penyambung	Kekerapan	VSWR	Kehilangan penyisipan
Fr 5- gdcb -40 g -292 e	2.92mm wanita	10MHz ~ 40GHz	1.30	0.5dB
Voltan, DC Max (Volts)	Kuasa, input maksimum (Watts)	Jenis blok	Bahan badan	Penyaduran badan
+60	2	Blok dalaman	Keluli tahan karat	Dilancarkan

Sku	Siri penyambung	Kekerapan	VSWR	Kehilangan penyisipan
Fr 5- gdcb -67 g -185 e	1.85mm wanita	10MHz ~ 67GHz	1.50	0.9dB
Voltan, DC Max (Volts)	Kuasa, input maksimum (Watts)	Jenis blok	Bahan badan	Penyaduran badan
+60	2	Blok dalaman	Keluli tahan karat	Dilancarkan
