Apakah kehilangan sisipan pengasing RF?

Dalam bidang teknologi frekuensi radio (RF), pengasing RF memainkan peranan penting dalam memastikan operasi lancar dan cekap pelbagai sistem RF. Salah satu parameter utama yang menentukan prestasi pengasing RF ialah kehilangan sisipan. Sebagai pembekal utama pengasing RF, saya teruja untuk menyelidiki konsep kehilangan sisipan dalam pengasing RF, meneroka kepentingannya, faktor yang mempengaruhinya, dan cara ia memberi kesan kepada prestasi keseluruhan sistem RF.

Memahami Kehilangan Sisipan

Kehilangan sisipan ialah metrik asas yang digunakan untuk mengukur jumlah kuasa isyarat yang hilang apabila isyarat melalui peranti, seperti pengasing RF. Ia biasanya dinyatakan dalam desibel (dB) dan mewakili nisbah kuasa isyarat input kepada kuasa isyarat keluaran. Dalam konteks pengasing RF, kehilangan sisipan ialah ukuran berapa banyak pengasing melemahkan isyarat yang dikehendaki semasa ia bergerak dari port input ke port output.

Secara matematik, kehilangan sisipan (IL) boleh dikira menggunakan formula berikut:
[ IL = 10 \log_{10} \kiri( \frac{P_{in}}{P_{keluar}} \kanan) ]
di mana ( P_{in} ) ialah kuasa isyarat masukan dan ( P_{out} ) ialah kuasa isyarat keluaran.

Kehilangan sisipan yang lebih rendah menunjukkan bahawa pengasing lebih cekap dalam menghantar isyarat dengan pengecilan minimum, manakala kehilangan sisipan yang lebih tinggi bermakna sebahagian besar kuasa isyarat hilang dalam pengasing.

Kepentingan Kehilangan Sisipan dalam Pengasing RF

Kehilangan sisipan pengasing RF adalah parameter kritikal yang mempunyai kesan langsung ke atas prestasi sistem RF. Berikut ialah beberapa sebab utama mengapa kehilangan sisipan adalah penting:

Integriti Isyarat

Dalam sistem RF, mengekalkan integriti isyarat adalah penting untuk komunikasi yang tepat dan operasi yang boleh dipercayai. Kehilangan sisipan yang tinggi boleh menyebabkan pengurangan ketara dalam kekuatan isyarat, yang boleh mengakibatkan kualiti isyarat merosot, peningkatan hingar dan julat yang berkurangan. Dengan meminimumkan kehilangan sisipan, pengasing RF membantu memastikan isyarat kekal kuat dan jelas di seluruh sistem.

Kecekapan Kuasa

Dalam banyak aplikasi RF, kecekapan kuasa adalah kebimbangan utama. Kehilangan sisipan yang tinggi bermakna lebih banyak kuasa sedang dilesapkan dalam pengasing, yang boleh membawa kepada peningkatan penggunaan tenaga dan mengurangkan hayat bateri dalam peranti mudah alih. Dengan menggunakan pengasing RF dengan kehilangan sisipan yang rendah, pereka bentuk sistem boleh meningkatkan kecekapan kuasa dan memanjangkan masa operasi peranti mereka.

Prestasi Sistem

Kehilangan sisipan pengasing RF juga boleh menjejaskan prestasi keseluruhan sistem RF. Dalam sesetengah kes, kehilangan sisipan yang tinggi boleh menyebabkan pantulan isyarat dan gangguan, yang boleh merendahkan prestasi komponen lain dalam sistem. Dengan memilih pengasing RF dengan kehilangan sisipan yang rendah, pereka bentuk sistem boleh meminimumkan isu ini dan memastikan sistem beroperasi pada prestasi optimumnya.

Faktor-faktor yang Mempengaruhi Kehilangan Sisipan dalam Pengasing RF

Beberapa faktor boleh mempengaruhi kehilangan sisipan pengasing RF. Memahami faktor ini adalah penting untuk memilih pengasing yang betul untuk aplikasi tertentu. Berikut adalah beberapa faktor utama:

Kekerapan

Kehilangan sisipan pengasing RF biasanya bergantung kepada frekuensi. Secara umum, kehilangan sisipan meningkat dengan peningkatan kekerapan. Ini kerana pada frekuensi yang lebih tinggi, medan elektromagnet dalam pengasing berinteraksi lebih kuat dengan bahan dan komponen, yang membawa kepada peningkatan kerugian. Apabila memilih pengasing RF, adalah penting untuk memilih satu yang direka bentuk untuk beroperasi dalam julat frekuensi yang dikehendaki dengan kehilangan sisipan yang minimum.

Sifat Bahan

Bahan-bahan yang digunakan dalam pembinaan pengasing RF juga boleh memberi kesan yang ketara terhadap kehilangan sisipannya. Sebagai contoh, bahan magnet yang digunakan dalam teras ferit pengasing boleh menjejaskan sifat magnet pengasing, yang seterusnya boleh menjejaskan kehilangan sisipan. Selain itu, kualiti bahan dielektrik yang digunakan dalam pengasing juga boleh menjejaskan kehilangan sisipan dengan mempengaruhi medan elektromagnet dalam pengasing.

Reka Bentuk dan Pembinaan

Reka bentuk dan pembinaan pengasing RF juga boleh memainkan peranan dalam kehilangan sisipannya. Contohnya, bentuk dan saiz komponen pengasing, kualiti proses pembuatan dan cara pemasangan komponen semuanya boleh menjejaskan kehilangan sisipan. Dengan menggunakan teknik reka bentuk termaju dan proses pembuatan berkualiti tinggi, pengeluar pengasing RF boleh meminimumkan kehilangan sisipan dan meningkatkan prestasi produk mereka.

Mengukur Kehilangan Sisipan dalam Pengasing RF

Mengukur kehilangan sisipan pengasing RF ialah proses yang agak mudah yang boleh dilakukan menggunakan penganalisis rangkaian. Berikut ialah langkah asas yang terlibat dalam mengukur kehilangan sisipan:

1. Sediakan penganalisis rangkaian:Sambungkan penganalisis rangkaian kepada pengasing RF mengikut arahan pengilang. Pastikan penganalisis ditentukur dan dikonfigurasikan dengan betul untuk julat frekuensi yang dikehendaki.
2. Ukur kuasa input:Gunakan kuasa input yang diketahui pada port input pengasing RF dan ukur kuasa menggunakan penganalisis rangkaian.
3. Ukur kuasa keluaran:Ukur kuasa pada port keluaran pengasing RF menggunakan penganalisis rangkaian.
4. Kira kehilangan sisipan:Gunakan formula yang dinyatakan sebelum ini untuk mengira kehilangan sisipan berdasarkan kuasa input dan output yang diukur.

Adalah penting untuk ambil perhatian bahawa kehilangan sisipan pengasing RF boleh berbeza-beza bergantung pada keadaan pengukuran, seperti kekerapan, suhu dan tahap kuasa input. Oleh itu, adalah disyorkan untuk melakukan pelbagai ukuran di bawah keadaan yang berbeza untuk mendapatkan ukuran yang tepat dan boleh dipercayai bagi kehilangan sisipan.

Memilih Pengasing RF dengan Kehilangan Sisipan Rendah

Apabila memilih pengasing RF untuk aplikasi tertentu, adalah penting untuk memilih pengasing yang mempunyai kehilangan sisipan yang rendah dalam julat frekuensi yang dikehendaki. Berikut ialah beberapa petua untuk membantu anda memilih pengasing RF yang betul:

Pertimbangkan Julat Kekerapan

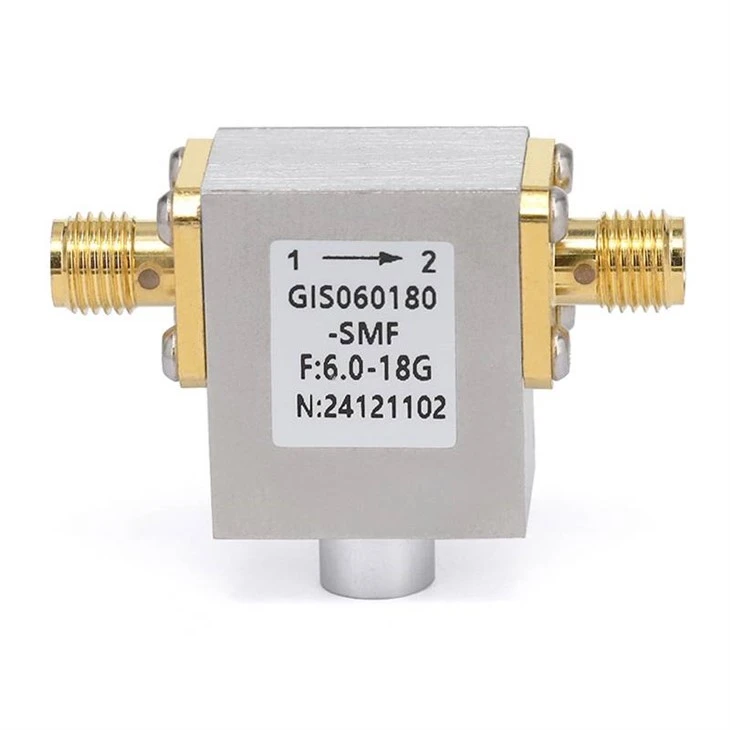

Seperti yang dinyatakan sebelum ini, kehilangan sisipan pengasing RF biasanya bergantung kepada frekuensi. Oleh itu, adalah penting untuk memilih pengasing yang direka bentuk untuk beroperasi dalam julat frekuensi yang dikehendaki dengan kehilangan sisipan yang minimum. Sebagai contoh, jika anda bekerja dengan sistem RF 6 GHz, anda mungkin ingin mempertimbangkan untuk menggunakan6GHz RF Coaxial Isolatoryang direka khusus untuk julat frekuensi ini.

Cari Bahan Berkualiti Tinggi

Bahan-bahan yang digunakan dalam pembinaan pengasing RF boleh memberi kesan yang ketara terhadap kehilangan sisipannya. Cari pengasing yang diperbuat daripada bahan berkualiti tinggi, seperti ferit dan dielektrik kehilangan rendah, untuk meminimumkan kehilangan sisipan dan meningkatkan prestasi.

Pertimbangkan Keperluan Permohonan

Keperluan khusus aplikasi anda juga akan memainkan peranan dalam menentukan pengasing RF yang sesuai. Contohnya, jika anda bekerja dengan sistem RF berkuasa tinggi, anda mungkin perlu memilih pengasing yang boleh mengendalikan aras kuasa tinggi tanpa kehilangan sisipan yang ketara. Sebaliknya, jika anda bekerja dengan sistem RF berkuasa rendah, anda mungkin boleh memilih pengasing dengan kapasiti pengendalian kuasa yang lebih rendah tetapi kehilangan sisipan yang lebih rendah.

Kesimpulan

Kesimpulannya, kehilangan sisipan pengasing RF adalah parameter kritikal yang mempunyai kesan langsung ke atas prestasi sistem RF. Dengan memahami konsep kehilangan sisipan, kepentingannya dan faktor yang mempengaruhinya, pereka bentuk sistem boleh membuat keputusan termaklum apabila memilih pengasing RF untuk aplikasi mereka. Sebagai pembekal utama pengasing RF, kami menawarkan pelbagai jenis pengasing berkualiti tinggi dengan kehilangan sisipan yang rendah, termasuk6GHz RF Coaxial Isolator,Pengasing Koaksial RF 18GHz, danPengasing Koaksial RF 26.5GHz. Jika anda mempunyai sebarang pertanyaan atau memerlukan bantuan dalam memilih pengasing RF yang sesuai untuk permohonan anda, sila hubungi kami. Kami di sini untuk membantu anda mencari penyelesaian terbaik untuk keperluan RF anda.

Rujukan

• Pozar, DM (2011). Kejuruteraan Gelombang Mikro (edisi ke-4). Wiley.
• Collin, RE (2001). Asas untuk Kejuruteraan Gelombang Mikro (edisi ke-2). Wiley.
• Matthaei, GL, Young, L., & Jones, EMT (1964). Penapis Microwave, Rangkaian Padanan Impedans dan Struktur Gandingan. McGraw-Hill.
