Apakah julat frekuensi beban RF?

Dalam bidang teknologi frekuensi radio (RF), beban RF memainkan peranan yang penting. Sebagai pembekal muatan RF yang berdedikasi, saya mempunyai keistimewaan untuk mendalami selok-belok komponen ini, terutamanya apabila ia melibatkan julat frekuensinya. Memahami julat frekuensi beban RF adalah penting untuk pelbagai aplikasi, daripada telekomunikasi kepada aeroangkasa. Dalam blog ini, saya akan meneroka julat frekuensi pelbagai jenis beban RF dan kepentingannya dalam sistem RF moden.

Asas Beban RF

Sebelum kita menyelami julat frekuensi, mari kita fahami secara ringkas apa itu beban RF. Beban RF ialah komponen pasif yang direka untuk menyerap tenaga RF tanpa memantulkannya semula ke dalam sistem. Ia digunakan untuk menamatkan talian penghantaran, sebagai beban tiruan untuk ujian, dan dalam pelbagai aplikasi lain yang memerlukan penyerapan kuasa RF terkawal.

Kepentingan Julat Kekerapan

Julat frekuensi beban RF menentukan kebolehgunaannya dalam sistem RF yang berbeza. Aplikasi yang berbeza beroperasi pada frekuensi yang berbeza, dan menggunakan beban RF dengan julat frekuensi yang sesuai adalah penting untuk prestasi optimum. Sebagai contoh, beban yang digunakan dalam stesen pangkalan selular perlu meliputi jalur frekuensi yang digunakan oleh rangkaian selular, manakala beban yang digunakan dalam sistem komunikasi satelit perlu beroperasi pada frekuensi yang lebih tinggi.

Jenis Biasa Beban RF dan Julat Frekuensinya

N RF Beban

N RF Bebandigunakan secara meluas dalam banyak aplikasi RF kerana reka bentuknya yang mantap dan julat frekuensi yang agak luas. Beban ini biasanya meliputi frekuensi dari DC (0 Hz) hingga 18 GHz. Penyambung N, yang biasa digunakan dengan beban ini, terkenal dengan ketahanan dan keupayaannya untuk mengendalikan tahap kuasa tinggi. Ini menjadikan beban N RF sesuai untuk aplikasi seperti sistem radar, stesen pangkalan komunikasi wayarles dan peralatan ujian dan pengukuran.

Julat frekuensi yang luas bagi beban N RF membolehkannya digunakan dalam pelbagai sistem yang beroperasi pada frekuensi yang berbeza. Sebagai contoh, dalam sistem radar, beban boleh digunakan untuk menamatkan talian penghantaran dan menyerap sebarang tenaga RF yang tidak diingini. Dalam stesen pangkalan komunikasi tanpa wayar, ia boleh digunakan untuk menguji prestasi sistem RF.

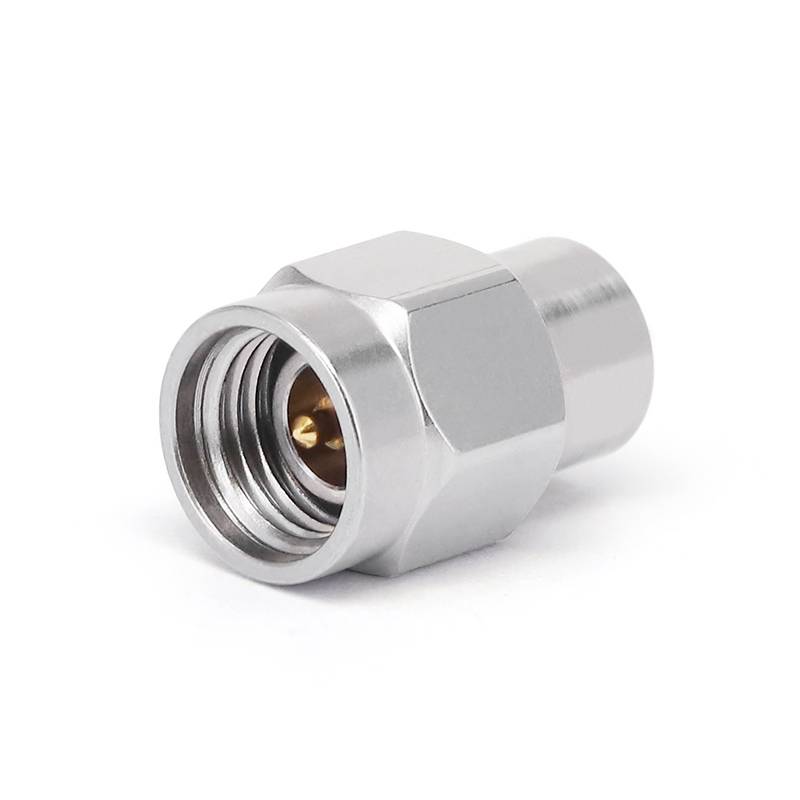

Beban RF 3.5mm

Beban RF 3.5mmdireka untuk aplikasi frekuensi tinggi. Mereka menawarkan prestasi cemerlang dalam julat frekuensi dari DC hingga 34 GHz. Penyambung 3.5mm ialah penyambung ketepatan yang memberikan kehilangan sisipan yang rendah dan kehilangan pulangan yang tinggi, menjadikannya sesuai untuk aplikasi yang memerlukan ketepatan frekuensi tinggi.

Beban ini biasanya digunakan dalam sistem gelombang mikro dan milimeter, seperti komunikasi satelit, penghantaran data berkelajuan tinggi dan peralatan ujian gelombang mikro. Dalam komunikasi satelit, julat frekuensi tinggi bagi beban RF 3.5mm membolehkan mereka mengendalikan frekuensi yang digunakan untuk pautan atas dan bawah satelit. Dalam penghantaran data berkelajuan tinggi, ia boleh digunakan untuk menamatkan talian penghantaran dan memastikan integriti isyarat.

SMA RF Beban

SMA RF Bebanadalah salah satu jenis beban RF yang paling popular kerana saiznya yang padat dan ketersediaan yang luas. Mereka biasanya meliputi frekuensi dari DC hingga 18 GHz. Penyambung SMA ialah penyambung bersaiz kecil yang digunakan secara meluas dalam litar RF dan gelombang mikro.

Beban SMA RF digunakan dalam pelbagai aplikasi, termasuk peranti wayarles, modul RF, dan persediaan ujian dan pengukuran. Dalam peranti wayarles, seperti telefon pintar dan penghala Wi - Fi, beban SMA RF boleh digunakan untuk menamatkan port RF dan menghalang pantulan isyarat. Dalam persediaan ujian dan pengukuran, ia boleh digunakan untuk mensimulasikan keadaan beban yang berbeza dan menguji prestasi komponen RF.

Faktor yang Mempengaruhi Julat Kekerapan

Beberapa faktor boleh mempengaruhi julat frekuensi beban RF. Salah satu faktor utama ialah reka bentuk beban itu sendiri. Bahan yang digunakan, geometri beban, dan jenis penyambung semuanya memainkan peranan dalam menentukan tindak balas frekuensi. Sebagai contoh, beban dengan reka bentuk penyambung yang lebih tepat secara amnya akan mempunyai tindak balas frekuensi yang lebih baik pada frekuensi yang lebih tinggi.

Faktor lain ialah proses pembuatan. Proses pembuatan berkualiti tinggi boleh memastikan bahawa beban mempunyai prestasi yang konsisten merentas julat frekuensinya. Sebarang variasi dalam proses pembuatan boleh membawa kepada penyelewengan dalam tindak balas frekuensi, yang boleh menjejaskan prestasi sistem RF.

Kepentingan Memilih Julat Frekuensi yang Betul

Memilih julat frekuensi yang betul untuk beban RF adalah penting untuk prestasi keseluruhan sistem RF. Jika julat frekuensi beban terlalu sempit, ia mungkin tidak dapat mengendalikan frekuensi yang digunakan dalam sistem, yang membawa kepada pantulan isyarat dan prestasi yang lemah. Sebaliknya, jika julat frekuensi terlalu luas, ia mungkin tidak memberikan prestasi optimum pada frekuensi minat tertentu.

Contohnya, jika beban dengan julat frekuensi 0 - 10 GHz digunakan dalam sistem yang beroperasi pada 20 GHz, beban itu tidak akan dapat menyerap tenaga RF dengan berkesan, dan akan terdapat pantulan isyarat yang ketara. Ini boleh menyebabkan gangguan, kekuatan isyarat berkurangan dan kemerosotan keseluruhan prestasi sistem.

Menyesuaikan Beban RF untuk Julat Frekuensi Tertentu

Sebagai pembekal muatan RF, kami memahami bahawa pelanggan yang berbeza mungkin mempunyai keperluan khusus untuk julat frekuensi beban RF mereka. Itulah sebabnya kami menawarkan muatan RF buatan tersuai untuk memenuhi keperluan unik ini. Pasukan pakar kami boleh bekerjasama dengan pelanggan untuk mereka bentuk dan mengeluarkan beban RF dengan julat frekuensi tepat yang diperlukan untuk aplikasi mereka.

Sama ada beban untuk sistem radar khusus yang beroperasi pada frekuensi tertentu atau beban untuk sistem penghantaran data berkelajuan tinggi, kami mempunyai kepakaran dan sumber untuk menyampaikan beban RF berkualiti tinggi dengan julat frekuensi yang dikehendaki.

Kesimpulan

Kesimpulannya, julat frekuensi beban RF adalah parameter kritikal yang menentukan kebolehgunaannya dalam sistem RF yang berbeza. Jenis beban RF yang berbeza, seperti Beban RF N, Beban RF 3.5mm dan Beban RF SMA, mempunyai julat frekuensi yang berbeza untuk disesuaikan dengan pelbagai aplikasi. Memahami keperluan julat frekuensi sistem RF anda dan memilih beban yang betul adalah penting untuk prestasi optimum.

Jika anda berada di pasaran untuk muatan RF dan memerlukan bantuan dalam memilih julat frekuensi yang betul untuk aplikasi anda, atau jika anda mempunyai keperluan khusus untuk beban RF buatan tersuai, sila jangan teragak-agak untuk menghubungi kami. Pasukan pakar kami bersedia untuk membantu anda mencari penyelesaian beban RF yang sempurna untuk keperluan anda.

Rujukan

• Pozar, DM (2011). Kejuruteraan Gelombang Mikro. Wiley.
• Collin, RE (2001). Asas untuk Kejuruteraan Gelombang Mikro. Wiley.
