Apakah parameter utama pengasing RF?

Hey! Sebagai pembekal pengasing RF, saya mendapat banyak soalan akhir-akhir ini tentang parameter utama peranti canggih ini. Jadi, saya fikir saya akan mengambil masa beberapa minit untuk memecahkannya untuk anda.

Mari kita mulakan dengan asas. Pengasing RF ialah peranti dua port yang membenarkan isyarat RF melalui dalam satu arah sambil menghalangnya dalam arah sebaliknya. Ia seperti jalan sehala untuk isyarat frekuensi radio. Pengasing ini penting dalam kebanyakan sistem RF, kerana ia membantu menghalang pantulan isyarat dan melindungi peralatan sensitif daripada kerosakan.

Sekarang, mari kita selami parameter utama yang perlu anda pertimbangkan semasa memilih pengasing RF.

Julat Kekerapan

Julat frekuensi adalah salah satu parameter terpenting bagi pengasing RF. Ia menentukan julat frekuensi yang boleh dikendalikan oleh pengasing dengan berkesan. Aplikasi yang berbeza memerlukan julat frekuensi yang berbeza. Contohnya, dalam sistem komunikasi mudah alih, anda mungkin memerlukan pengasing yang boleh berfungsi dalam julat 800 MHz - 2.5 GHz. Sebaliknya, untuk komunikasi satelit, anda mungkin melihat pada frekuensi yang lebih tinggi, seperti 20 GHz atau lebih.

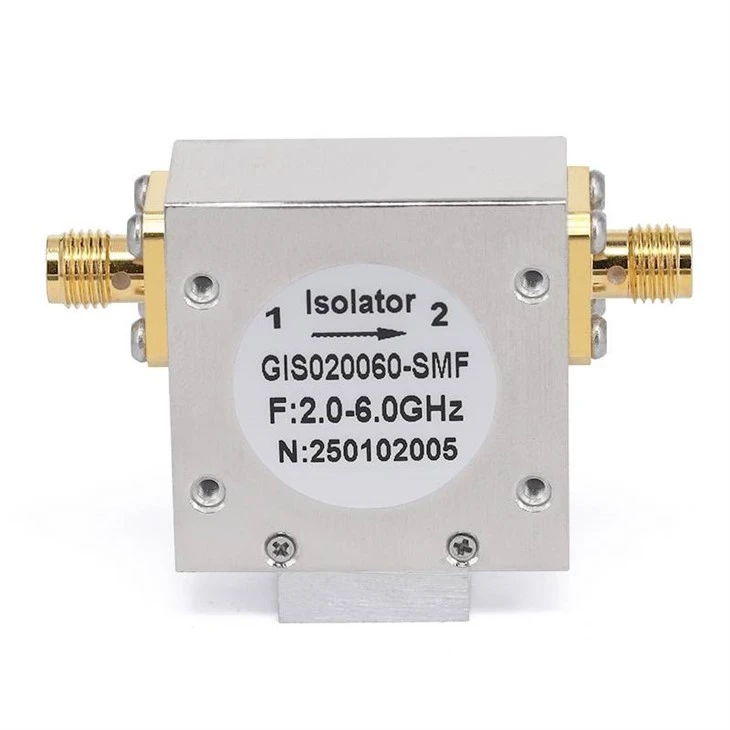

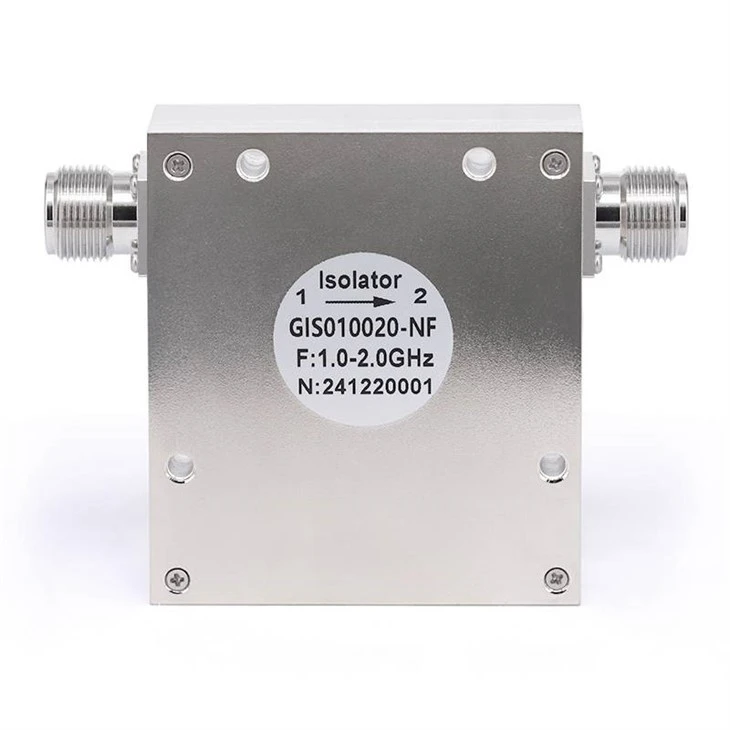

Kami menawarkan pelbagai jenis pengasing RF dengan julat frekuensi yang berbeza. Sebagai contoh, kamiPengasing Koaksial RF 26.5GHzdireka untuk mengendalikan isyarat frekuensi tinggi dengan ketepatan. Jika anda sedang mengusahakan projek yang memerlukan julat frekuensi yang lebih rendah, kami6GHz RF Coaxial Isolatormungkin lebih sesuai. Dan untuk frekuensi jarak pertengahan, kamiPengasing Koaksial RF 18GHzboleh menjadi penyelesaian yang anda cari.

Kehilangan Sisipan

Kehilangan sisipan ialah satu lagi parameter kritikal. Ia adalah jumlah kuasa isyarat yang hilang apabila isyarat RF melalui pengasing. Dalam dunia yang ideal, kami mahukan kehilangan sisipan sifar, tetapi pada hakikatnya, sentiasa ada kerugian. Kehilangan sisipan yang lebih rendah bermakna lebih banyak kuasa isyarat dipindahkan melalui pengasing, yang biasanya lebih baik untuk prestasi sistem anda.

Biasanya, kehilangan sisipan diukur dalam desibel (dB). Untuk kebanyakan aplikasi, kehilangan sisipan kurang daripada 0.5 dB dianggap baik. Walau bagaimanapun, dalam sesetengah sistem berprestasi tinggi, anda mungkin memerlukan pengasing dengan kehilangan sisipan yang lebih rendah, seperti 0.2 dB atau kurang. Apabila memilih pengasing, pastikan anda menyemak spesifikasi kehilangan sisipan dan membandingkannya dengan keperluan sistem anda.

Pengasingan

Pengasingan ialah ukuran sejauh mana pengasing menghalang isyarat dalam arah sebaliknya. Ia juga diukur dalam dB. Nilai pengasingan yang lebih tinggi bermakna pengasing lebih baik dalam mencegah pantulan isyarat dan gangguan.

Sebagai contoh, jika pengasing mempunyai pengasingan 20 dB, ini bermakna kuasa isyarat dalam arah songsang dikurangkan dengan faktor 100 berbanding dengan arah hadapan. Dalam kebanyakan sistem RF, pengasingan 20 - 30 dB adalah mencukupi. Tetapi dalam aplikasi yang mempunyai risiko gangguan isyarat yang tinggi, anda mungkin memerlukan pengasing dengan pengasingan yang lebih tinggi, seperti 40 dB atau lebih.

Pengendalian Kuasa

Pengendalian kuasa merujuk kepada jumlah maksimum kuasa RF yang boleh dikendalikan oleh pengasing tanpa rosak. Ini adalah parameter penting, terutamanya dalam sistem RF berkuasa tinggi. Jika anda melebihi kapasiti pengendalian kuasa pengasing, ia boleh menyebabkan kepanasan melampau, kemerosotan prestasi, atau kerosakan kekal.

Kapasiti pengendalian kuasa pengasing bergantung pada beberapa faktor, termasuk reka bentuk, bahan dan mekanisme penyejukannya. Apabila memilih pengasing, pastikan anda memilih satu dengan kapasiti pengendalian kuasa yang lebih tinggi daripada tahap kuasa maksimum dalam sistem anda.

VSWR (Nisbah Gelombang Berdiri Voltan)

VSWR ialah ukuran sejauh mana pengasing dipadankan dengan impedans sistem RF. VSWR yang rendah menunjukkan padanan impedans yang baik, yang bermaksud bahawa lebih banyak kuasa isyarat dipindahkan melalui pengasing dan kurang dipantulkan kembali.

VSWR 1:1 adalah ideal, tetapi dalam amalan, ia sukar dicapai. Kebanyakan pengasing RF mempunyai VSWR sekitar 1.2:1 hingga 1.5:1. VSWR yang lebih tinggi boleh membawa kepada peningkatan kehilangan sisipan dan pantulan isyarat, yang boleh merendahkan prestasi sistem RF anda.

Julat Suhu

Julat suhu ialah julat suhu di mana pengasing boleh beroperasi dengan berkesan. Aplikasi yang berbeza mempunyai keperluan suhu yang berbeza. Contohnya, dalam aplikasi luar, pengasing mungkin perlu beroperasi dalam julat suhu yang luas, dari -40°C hingga +85°C.

Apabila memilih pengasing, pastikan anda menyemak spesifikasi julat suhu dan pastikan ia memenuhi keperluan aplikasi anda. Sesetengah pengasing direka bentuk untuk beroperasi dalam suhu yang melampau, manakala yang lain lebih sesuai untuk persekitaran dalaman atau terkawal.

Anjakan Fasa

Anjakan fasa ialah perubahan dalam fasa isyarat RF apabila ia melalui pengasing. Dalam sesetengah aplikasi, seperti antena tatasusunan berperingkat, peralihan fasa pengasing perlu dikawal dengan teliti. Anjakan fasa yang stabil dan boleh diramal adalah penting untuk mengekalkan operasi sistem RF yang betul.

Kebanyakan pengasing RF mempunyai anjakan fasa yang agak kecil, tetapi ia masih perlu dipertimbangkan, terutamanya dalam aplikasi yang ketepatan fasa adalah kritikal.

Saiz dan Pemasangan Pakej

Saiz pakej dan pilihan pemasangan pengasing juga merupakan pertimbangan penting. Bergantung pada aplikasi anda, anda mungkin memerlukan pengasing kecil dan padat yang boleh disepadukan dengan mudah ke dalam papan litar bercetak (PCB). Atau, anda mungkin memerlukan pengasing yang lebih besar dengan mekanisme pelekap khusus untuk sistem RF yang dipasang di rak.

Kami menawarkan pelbagai saiz pakej dan pilihan pemasangan untuk memenuhi pelbagai keperluan pelanggan kami. Sama ada anda memerlukan pengasing pelekap permukaan untuk PCB atau pengasing pelekap bebibir untuk sistem rak, kami sedia membantu anda.

kos

Akhir sekali, kos sentiasa menjadi faktor. Kos pengasing RF bergantung pada beberapa faktor, termasuk parameter prestasinya, julat frekuensi, kapasiti pengendalian kuasa dan jenama. Walaupun penting untuk mendapatkan prestasi terbaik untuk wang anda, anda juga perlu mengimbangi kos dengan belanjawan anda.

Apabila membandingkan pengasing yang berbeza, pastikan anda mempertimbangkan nilai keseluruhan. Pengasing yang lebih mahal sedikit dengan parameter prestasi yang lebih baik mungkin menjimatkan wang anda dalam jangka panjang dengan mengurangkan keperluan untuk komponen tambahan atau peningkatan sistem.

Jadi, begitulah - parameter utama pengasing RF. Apabila memilih pengasing RF untuk aplikasi anda, pastikan anda mempertimbangkan dengan teliti parameter ini dan pilih yang paling memenuhi keperluan anda.

Jika anda masih tidak pasti pengasing RF yang sesuai untuk anda, atau jika anda mempunyai sebarang soalan lain, jangan teragak-agak untuk menghubungi anda. Kami di sini untuk membantu anda mencari penyelesaian yang sempurna untuk sistem RF anda. Sama ada anda seorang pemula kecil atau syarikat besar, kami mempunyai kepakaran dan produk untuk memenuhi keperluan anda. Hubungi kami hari ini untuk memulakan proses perolehan dan mari bekerjasama untuk membawa sistem RF anda ke peringkat seterusnya!

Rujukan

• Pozar, DM (2011). Kejuruteraan Gelombang Mikro (edisi ke-4). Wiley.
• Collin, RE (2001). Asas untuk Kejuruteraan Gelombang Mikro (edisi ke-2). Wiley.
