Apakah keburukan pengasing RF?

Sebagai pembekal pengasing RF, saya sering memuji kebaikan peranti ini dalam pelbagai aplikasi, daripada sistem komunikasi tanpa wayar kepada radar dan peralatan ujian. Walau bagaimanapun, adalah penting untuk mengemukakan pandangan yang seimbang. Hari ini, mari kita mendalami keburukan pengasing RF.

Kehilangan Sisipan

Salah satu kelemahan pengasing RF yang paling ketara ialah kehilangan sisipan. Kehilangan sisipan merujuk kepada pengurangan kuasa yang berlaku apabila isyarat melalui pengasing. Kehilangan ini adalah ciri yang wujud dalam reka bentuk pengasing, yang menggunakan bahan ferit dan medan magnet untuk mencapai sifat bukan timbal baliknya.

Dalam sistem komunikasi, walaupun sedikit kehilangan sisipan boleh memberi kesan yang besar. Contohnya, dalam stesen pangkalan selular, di mana kecekapan kuasa adalah penting, kehilangan sisipan bermakna lebih banyak kuasa perlu dihantar untuk mencapai kekuatan isyarat yang sama pada penerima. Ini bukan sahaja meningkatkan penggunaan kuasa tetapi juga menjana lebih banyak haba, yang memerlukan mekanisme penyejukan tambahan.

Kehilangan sisipan adalah bergantung kepada kekerapan. Pada frekuensi yang lebih tinggi, kehilangan sisipan cenderung meningkat. kami6GHz RF Coaxial Isolatormungkin mempunyai kerugian sisipan yang agak rendah berbanding kamiPengasing Koaksial RF 26.5GHz. Apabila kekerapan meningkat, prestasi bahan ferit merosot, dan interaksi antara gelombang elektromagnet dan komponen pengasing menjadi lebih kompleks, membawa kepada kerugian yang lebih tinggi.

kos

Pengasing RF boleh jadi agak mahal, terutamanya yang direka untuk aplikasi frekuensi tinggi dan prestasi tinggi. Proses pembuatan pengasing RF melibatkan kawalan tepat bahan ferit, medan magnet dan struktur sepaksi. Bahan ferit berkualiti tinggi adalah mahal, dan pengeluaran memerlukan teknik pembuatan lanjutan dan kawalan kualiti yang ketat.

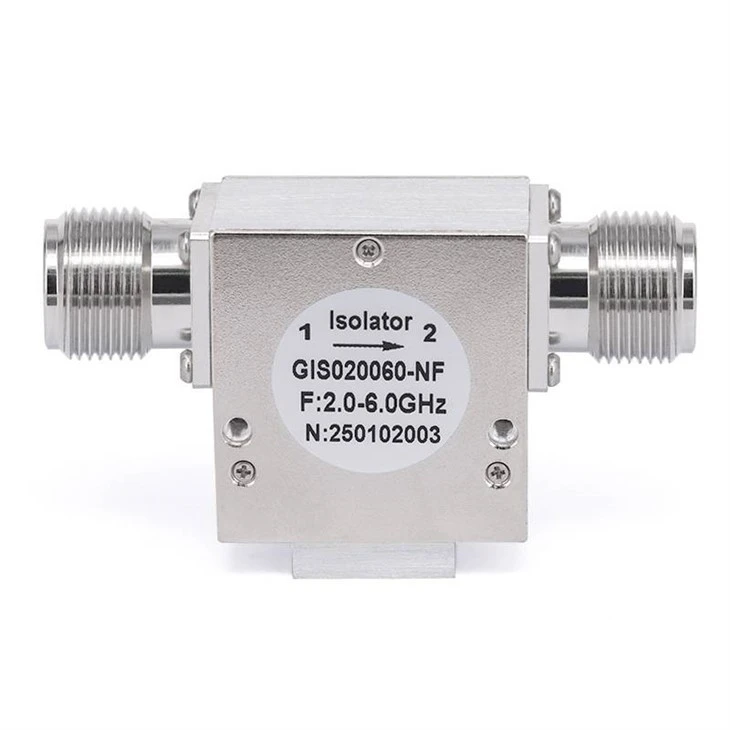

Untuk projek berskala kecil atau aplikasi terhad bajet, kos pengasing RF boleh menjadi penghalang yang ketara. Sebagai contoh, dalam produk elektronik pengguna yang kos merupakan faktor utama dalam reka bentuk, penambahan pengasing RF mungkin tidak berdaya maju dari segi ekonomi. Walaupun untuk projek yang lebih besar, kos terkumpul berbilang pengasing boleh ditambah dengan cepat. kamiPengasing Koaksial RF 18GHz, yang direka untuk prestasi frekuensi tinggi, datang pada harga premium kerana bahan termaju dan proses pembuatan yang terlibat.

Saiz dan Berat

Pengasing RF, terutamanya yang mempunyai keupayaan pengendalian kuasa tinggi, boleh menjadi agak besar dan berat. Bahan ferit dan struktur magnet yang diperlukan untuk operasi pengasing mengambil ruang fizikal. Dalam aplikasi yang saiz dan beratnya kritikal, seperti dalam aeroangkasa dan peranti mudah alih, penggunaan pengasing RF boleh menjadi satu cabaran.

Dalam sistem komunikasi satelit, setiap gram berat adalah penting kerana ia mempengaruhi kos pelancaran dan prestasi keseluruhan satelit. Pengasing RF yang besar dan berat mungkin tidak sesuai untuk aplikasi sedemikian. Begitu juga, dalam peranti wayarles pegang tangan, saiz pengasing boleh mengehadkan kekompakan dan mudah alih reka bentuk.

Julat Frekuensi Terhad

Pengasing RF biasanya direka bentuk untuk beroperasi dalam julat frekuensi tertentu. Di luar julat ini, prestasi mereka merosot dengan ketara. Julat frekuensi terhad ini boleh menjadi masalah dalam aplikasi di mana spektrum frekuensi yang luas perlu dilindungi.

Contohnya, dalam sistem komunikasi wayarles moden yang menyokong jalur frekuensi berbilang, pengasing RF tunggal mungkin tidak mencukupi. Pengasing berbilang dengan julat frekuensi berbeza mungkin perlu digunakan, yang meningkatkan kerumitan dan kos sistem. Pengasing kami direka bentuk dengan teliti untuk memberikan prestasi optimum dalam julat frekuensi yang ditentukan, tetapi pengguna perlu menyedari pengehadan ini apabila memilih pengasing yang sesuai untuk aplikasi mereka.

Kepekaan Suhu

Prestasi pengasing RF adalah sangat sensitif terhadap suhu. Sifat magnet bahan ferit berubah mengikut suhu, yang boleh menjejaskan kehilangan sisipan, pengasingan dan parameter prestasi lain pengasing.

Dalam persekitaran bersuhu tinggi, seperti dalam tetapan industri atau di bawah cahaya matahari langsung, kehilangan sisipan pengasing boleh meningkat, dan pengasingan mungkin berkurangan. Ini boleh menyebabkan kemerosotan isyarat dan gangguan dalam sistem. Sebaliknya, dalam persekitaran suhu rendah, prestasi pengasing juga mungkin menyimpang daripada nilai nominal. Teknik pampasan suhu boleh digunakan untuk mengurangkan kesan ini, tetapi ia menambahkan kerumitan dan kos pengasing.

Pengasingan Bukan Ideal

Walaupun pengasing RF direka bentuk untuk menyediakan pengasingan tinggi antara port input dan output, pada hakikatnya, pengasingan tidak pernah sempurna. Sentiasa terdapat sedikit kebocoran isyarat dari port output kembali ke port input. Pengasingan yang tidak ideal ini boleh menyebabkan masalah dalam sistem yang memerlukan pengasingan tahap tinggi.

Dalam ujian prestasi tinggi dan persediaan pengukuran, walaupun sedikit kebocoran isyarat boleh menjejaskan ketepatan pengukuran. Pengasingan yang tidak ideal juga boleh menyebabkan gangguan diri dalam sistem komunikasi, mengurangkan prestasi keseluruhan sistem.

Kesan pada Kerumitan Sistem

Penambahan pengasing RF pada sistem meningkatkan kerumitannya. Pengasing perlu disepadukan dengan betul ke dalam sistem, dan prestasinya perlu dipertimbangkan dengan teliti dalam keseluruhan reka bentuk sistem.

Sebagai contoh, padanan impedans pengasing dengan komponen lain dalam sistem adalah penting. Padanan impedans yang tidak betul boleh membawa kepada pantulan dan kemerosotan selanjutnya isyarat. Selain itu, keupayaan pengendalian kuasa pengasing perlu serasi dengan tahap kuasa dalam sistem. Semua faktor ini memerlukan usaha reka bentuk tambahan dan ujian untuk memastikan operasi sistem yang betul.

Walaupun terdapat kelemahan ini, pengasing RF masih memainkan peranan penting dalam banyak aplikasi. Keupayaan mereka untuk melindungi komponen sensitif daripada isyarat yang dipantulkan dan meningkatkan kestabilan keseluruhan sistem selalunya mengatasi kelemahan. Di syarikat kami, kami sentiasa berusaha untuk meningkatkan prestasi pengasing RF kami untuk meminimumkan kelemahan ini.

Jika anda sedang mempertimbangkan untuk menggunakan pengasing RF dalam projek anda dan ingin mengetahui lebih lanjut tentang cara produk kami boleh memenuhi keperluan khusus anda, kami menggalakkan anda menghubungi kami untuk perbincangan terperinci. Pasukan pakar kami sedia membantu anda dalam memilih pengasing yang betul dan menangani sebarang kebimbangan yang anda ada.

Rujukan

• Pozar, DM (2011). Kejuruteraan Gelombang Mikro. John Wiley & Sons.
• Collin, RE (2001). Asas untuk Kejuruteraan Gelombang Mikro. McGraw - Bukit.
