Bagaimana untuk menyelesaikan masalah beban RF?

Menyelesaikan masalah beban RF boleh menjadi sedikit sakit kepala, tetapi dengan pengetahuan yang betul - cara, ia boleh menjadi tugas yang boleh diurus. Sebagai pembekal RF load, saya telah melihat bahagian saya yang saksama dalam isu dan telah mempelajari beberapa helah selama ini. Mari kita mendalami cara anda boleh menyelesaikan masalah beban RF dengan berkesan.

Memahami Asas Beban RF

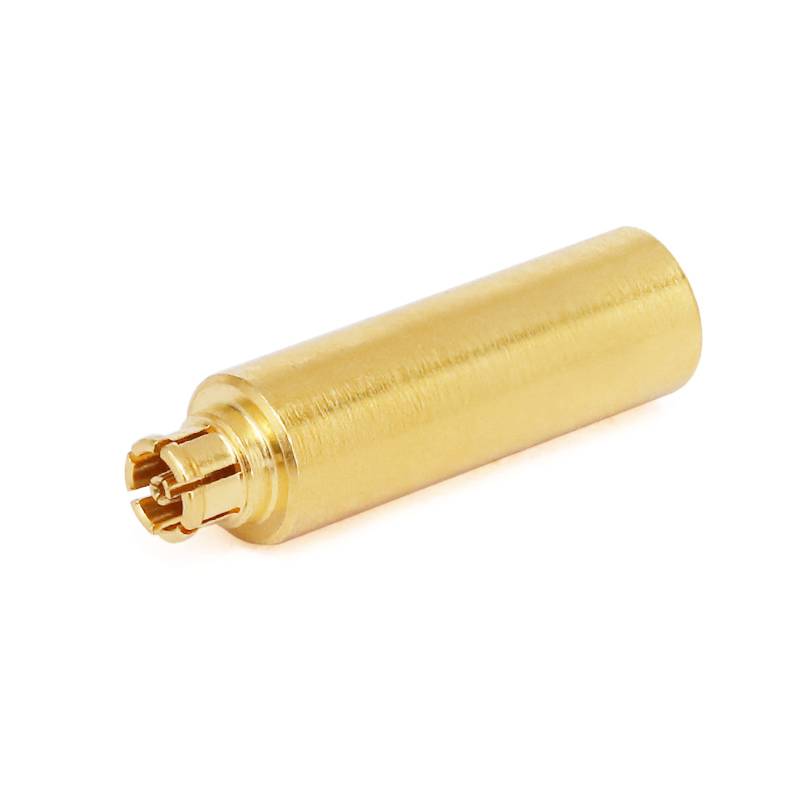

Mula-mula, apakah beban RF? Beban RF ialah peranti yang menyerap tenaga RF dan menghilangkannya sebagai haba. Ia digunakan dalam pelbagai aplikasi, seperti ujian pemancar, penerima dan peralatan RF lain. Terdapat pelbagai jenis beban RF, sepertiBeban RF G3PO,SMA RF Beban, danBeban RF GPO. Setiap jenis mempunyai spesifikasi dan ciri tersendiri, yang boleh menjejaskan prestasinya dan jenis masalah yang mungkin mereka hadapi.

Pemeriksaan Visual

Langkah pertama dalam menyelesaikan masalah sebarang beban RF ialah pemeriksaan visual. Lihat dengan baik pada beban itu sendiri. Periksa sebarang kerosakan fizikal, seperti retak, penyok atau sambungan yang longgar. Beban RF yang rosak boleh menyebabkan pelbagai masalah, seperti padanan impedans yang lemah atau kegagalan sepenuhnya.

Lihat penyambung. Adakah ia bersih dan bebas daripada kakisan? Penyambung yang berkarat boleh menyebabkan kehilangan isyarat dan pengukuran yang tidak tepat. Jika anda melihat sebarang kakisan, anda boleh cuba membersihkan penyambung dengan pembersih sesentuh yang sesuai. Pastikan anda mengikuti arahan pengilang apabila menggunakan sebarang produk pembersih.

Juga, periksa kabel yang disambungkan ke beban RF. Cari sebarang tanda haus dan lusuh, seperti wayar terkoyak atau penebat rosak. Kabel yang rosak boleh menyebabkan bunyi dan gangguan ke dalam sistem, menjadikannya sukar untuk mendapatkan bacaan yang tepat.

Ujian Impedans

Salah satu aspek yang paling penting dalam beban RF ialah impedansnya. Impedans ialah ukuran bagaimana beban menahan aliran tenaga RF. Kebanyakan beban RF direka bentuk untuk mempunyai impedans tertentu, biasanya 50 ohm. Jika impedans beban dimatikan, ia boleh menyebabkan pantulan dan gelombang berdiri, yang boleh menjejaskan prestasi sistem RF anda.

Untuk menguji impedans beban RF, anda memerlukan penganalisis impedans atau penganalisis rangkaian. Ini adalah peralatan khusus yang boleh mengukur impedans peranti pada julat frekuensi. Sambungkan penganalisis kepada beban RF dan ikut arahan untuk melaksanakan pengukuran.

Jika impedans yang diukur jauh berbeza daripada nilai yang ditentukan, mungkin terdapat masalah dengan beban. Ia mungkin disebabkan oleh kecacatan pembuatan, kerosakan fizikal atau masalah dengan penyambung. Dalam sesetengah kes, anda mungkin boleh melaraskan beban untuk membetulkan impedans, tetapi dalam kes lain, anda mungkin perlu menggantikan beban.

Pengendalian Kuasa

Satu lagi faktor penting untuk dipertimbangkan ialah kapasiti pengendalian kuasa beban RF. Setiap beban RF mempunyai penarafan kuasa maksimum, yang menunjukkan jumlah maksimum kuasa RF yang boleh dilesapkan dengan selamat. Jika anda cuba mengendalikan beban pada tahap kuasa yang lebih tinggi daripada penarafannya, ia boleh menjadi terlalu panas dan gagal.

Untuk menyemak sama ada pengendalian kuasa adalah masalah, anda perlu mengetahui tahap kuasa isyarat RF yang digunakan pada beban. Anda boleh menggunakan meter kuasa untuk mengukur kuasa. Bandingkan kuasa yang diukur dengan penarafan kuasa maksimum beban RF.

Jika tahap kuasa hampir atau melebihi rating, anda perlu mengambil tindakan. Anda boleh sama ada mengurangkan kuasa isyarat RF atau menggunakan beban dengan penarafan kuasa yang lebih tinggi. Terlalu panas bukan sahaja boleh merosakkan beban tetapi juga menimbulkan risiko keselamatan, jadi penting untuk menangani isu ini secepat mungkin.

Respons Kekerapan

Beban RF direka bentuk untuk berfungsi pada julat frekuensi tertentu. Jika anda menggunakan beban di luar julat frekuensi yang ditentukan, ia mungkin tidak berfungsi seperti yang diharapkan. Tindak balas frekuensi beban RF menerangkan bagaimana prestasinya berubah mengikut kekerapan.

Untuk menguji tindak balas frekuensi, anda boleh menggunakan penganalisis spektrum atau penganalisis rangkaian. Alat ini boleh mengukur amplitud dan fasa isyarat RF pada frekuensi yang berbeza. Plotkan keputusan pada graf untuk melihat cara beban berkelakuan pada julat frekuensi.

Jika tindak balas frekuensi tidak rata atau jika terdapat variasi yang ketara, ia boleh menunjukkan masalah dengan beban. Ia mungkin disebabkan oleh kecacatan reka bentuk, kecacatan pembuatan atau gangguan daripada komponen lain dalam sistem. Dalam sesetengah kes, anda mungkin boleh mengimbangi isu tindak balas kekerapan dengan menggunakan teknik penapisan atau penyamaan tambahan.

Integriti Isyarat

Apabila menyelesaikan masalah beban RF, penting juga untuk mempertimbangkan integriti isyarat. Beban RF yang baik tidak seharusnya menimbulkan herotan atau bunyi yang ketara ke dalam isyarat. Untuk memeriksa integriti isyarat, anda boleh menggunakan penjana isyarat dan osiloskop.

Hasilkan isyarat RF yang diketahui dan gunakannya pada beban RF. Kemudian, gunakan osiloskop untuk mengukur isyarat keluaran. Bandingkan isyarat keluaran dengan isyarat masukan. Cari sebarang tanda herotan, seperti perubahan amplitud, fasa atau bentuk gelombang.

Jika anda melihat sebarang herotan yang ketara, ini mungkin disebabkan oleh masalah dengan beban RF. Ia mungkin disebabkan oleh ketidaklinearan dalam beban, padanan impedans yang lemah, atau gangguan daripada sumber lain. Anda mungkin perlu menyiasat lebih lanjut punca herotan dan mengambil tindakan yang sewajarnya.

Pengujian Suhu

Suhu boleh memberi kesan yang ketara ke atas prestasi beban RF. Apabila beban menghilangkan tenaga RF sebagai haba, suhunya boleh meningkat. Jika suhu menjadi terlalu tinggi, ia boleh menjejaskan impedans, pengendalian kuasa dan tindak balas frekuensi beban.

Untuk menguji suhu beban RF, anda boleh menggunakan termometer inframerah atau termokopel. Ukur suhu beban semasa ia beroperasi. Bandingkan suhu yang diukur dengan suhu operasi maksimum yang ditentukan oleh pengilang.

Jika suhu menghampiri atau melebihi had maksimum, anda perlu meningkatkan penyejukan beban. Anda boleh menggunakan sink haba atau kipas penyejuk untuk membantu menghilangkan haba. Dalam sesetengah kes, anda mungkin perlu mengurangkan kuasa isyarat RF untuk mengelakkan terlalu panas.

Penentukuran

Penentukuran tetap adalah penting untuk mengekalkan ketepatan beban RF. Dari masa ke masa, prestasi beban RF boleh berubah disebabkan oleh faktor seperti penuaan, variasi suhu dan keadaan persekitaran. Penentukuran memastikan bahawa beban masih berfungsi dalam toleransi yang ditentukan.

Kebanyakan beban RF perlu ditentukur secara berkala, biasanya sekali setahun atau seperti yang disyorkan oleh pengilang. Untuk menentukur beban RF, anda perlu menghantarnya ke makmal penentukuran. Makmal akan menggunakan peralatan khusus untuk mengukur prestasi beban dan menyesuaikannya jika perlu untuk membawanya kembali dalam toleransi yang ditetapkan.

Kesimpulan

Menyelesaikan masalah beban RF boleh menjadi proses yang rumit, tetapi dengan mengikuti langkah ini, anda boleh mengenal pasti dan menyelesaikan banyak masalah biasa. Ingat untuk bermula dengan pemeriksaan visual, kemudian teruskan untuk menguji impedans, pengendalian kuasa, tindak balas frekuensi, integriti isyarat dan suhu. Penentukuran tetap juga penting untuk memastikan ketepatan beban.

Jika anda masih mempunyai penyelesaian masalah beban RF anda atau jika anda memerlukan beban RF baharu untuk aplikasi anda, jangan teragak-agak untuk menghubungi anda. Sebagai pembekal muatan RF, kami mempunyai pelbagai jenis muatan RF berkualiti tinggi, termasukBeban RF G3PO,SMA RF Beban, danBeban RF GPO. Kami boleh membantu anda mencari beban yang sesuai untuk keperluan anda dan memberikan anda sokongan yang anda perlukan untuk memastikan sistem RF anda berjalan lancar. Hubungi kami hari ini untuk membincangkan keperluan anda dan memulakan proses perolehan.

Rujukan

• Buku Panduan Kejuruteraan RF
• Analisis Rangkaian dan Panduan Pengukuran RF
• Dokumentasi Pengilang Beban RF
