Bagaimana untuk menguji prestasi peredaran RF?

Menguji prestasi peredaran RF adalah langkah penting dalam memastikan kualiti dan kebolehpercayaan mereka, terutamanya untuk pembekal seperti kami. Peredaran RF adalah pasif tiga atau empat peranti pelabuhan yang membolehkan isyarat RF mengalir ke arah tertentu, biasanya secara kitaran. Dalam blog ini, kami akan meneroka pelbagai kaedah dan pertimbangan untuk menguji prestasi peredaran RF.

Memahami asas -asas peredaran RF

Sebelum menyelidiki kaedah ujian, penting untuk mempunyai pemahaman yang jelas tentang peredaran RF dan bagaimana mereka bekerja. Peredaran RF direka untuk mengasingkan bahagian yang berlainan dari sistem RF, mencegah pantulan dan memastikan aliran isyarat yang cekap. Mereka biasanya digunakan dalam aplikasi seperti sistem radar, rangkaian komunikasi tanpa wayar, dan peralatan ujian gelombang mikro.

Prinsip asas peredaran RF adalah berdasarkan interaksi antara medan magnet dan isyarat RF. Apabila isyarat RF memasuki satu pelabuhan peredaran, ia diarahkan ke pelabuhan seterusnya dalam urutan yang telah ditetapkan. Harta ini menjadikan peredaran berguna untuk memisahkan penghantaran dan menerima laluan dalam sistem RF.

Parameter Prestasi Utama

Terdapat beberapa parameter prestasi utama yang perlu diuji ketika menilai peredaran RF. Parameter ini termasuk kehilangan sisipan, pengasingan, kehilangan pulangan, dan peralihan fasa.

1. Kehilangan penyisipan
   Kerugian penyisipan adalah jumlah kuasa yang hilang apabila isyarat RF melalui peredaran. Ia biasanya diukur dalam desibel (dB). Kehilangan penyisipan yang rendah adalah wajar kerana ia menunjukkan bahawa peredaran adalah cekap dalam menghantar isyarat RF. Untuk mengukur kehilangan sisipan, penjana isyarat digunakan untuk menghantar isyarat RF yang diketahui ke dalam satu port peredaran, dan meter kuasa digunakan untuk mengukur kuasa pada port output. Perbezaan antara kuasa input dan kuasa output adalah kehilangan sisipan.

2. Pengasingan
   Pengasingan adalah ukuran seberapa baik peredaran memisahkan isyarat antara pelabuhan yang berbeza. Ia juga diukur dalam DB. Pengasingan tinggi adalah penting untuk mengelakkan gangguan antara bahagian -bahagian sistem RF yang berlainan. Untuk mengukur pengasingan, isyarat digunakan untuk satu pelabuhan, dan kuasa di pelabuhan yang tidak bersebelahan diukur. Nisbah kuasa input kepada kuasa di pelabuhan yang tidak bersebelahan memberikan nilai pengasingan.

3. Kerugian pulangan
   Kerugian pulangan adalah ukuran jumlah kuasa yang dicerminkan dari peredaran. Ini adalah petunjuk bagaimana peredarannya dipadankan dengan impedans sistem RF yang disambungkan. Kerugian pulangan yang tinggi adalah wajar kerana ia bermakna kuasa kurang ditunjukkan. Kerugian pulangan boleh diukur menggunakan penganalisis rangkaian, yang menghantar isyarat RF yang disapu ke dalam peredaran dan mengukur isyarat yang dicerminkan.

4. Peralihan fasa
   Peralihan fasa adalah perubahan dalam fasa isyarat RF ketika ia melewati peredaran. Adalah penting dalam aplikasi di mana fasa isyarat perlu dikawal, seperti dalam bertahap - antena array. Peralihan fasa boleh diukur menggunakan penganalisis rangkaian vektor, yang dapat mengukur kedua -dua magnitud dan fasa isyarat RF.



Peralatan ujian

Untuk menguji prestasi peredaran RF, beberapa jenis peralatan diperlukan. Ini termasuk penjana isyarat, meter kuasa, penganalisis rangkaian, dan penganalisis spektrum.

1. Penjana isyarat
   Penjana isyarat digunakan untuk menjana isyarat RF dengan frekuensi tertentu, amplitud, dan format modulasi. Mereka adalah penting untuk menguji kehilangan sisipan dan pengasingan peredaran RF. Penjana isyarat yang baik harus mempunyai julat frekuensi yang luas, kestabilan kuasa output yang tinggi, dan bunyi fasa rendah.

2. Meter kuasa
   Meter kuasa digunakan untuk mengukur kuasa isyarat RF. Mereka digunakan bersamaan dengan penjana isyarat untuk mengukur kehilangan sisipan dan pengasingan. Meter kuasa harus mempunyai ketepatan yang tinggi dan pelbagai dinamik yang luas.

3. Penganalisis rangkaian
   Penganalisis rangkaian adalah peralatan ujian yang paling serba boleh untuk peredaran RF. Mereka boleh mengukur kehilangan sisipan, pengasingan, kehilangan pulangan, dan peralihan fasa serentak. Penganalisis rangkaian menghantar isyarat RF yang disapu ke dalam peredaran dan mengukur isyarat yang dihantar dan dicerminkan pada frekuensi yang berbeza. Ia juga boleh memaparkan hasil dalam pelbagai format, seperti carta Smith dan plot tindak balas frekuensi.

4. Penganalisis spektrum
   Penganalisis spektrum digunakan untuk menganalisis spektrum frekuensi isyarat RF. Mereka boleh digunakan untuk mengesan sebarang isyarat yang tidak diingini atau harmonik yang dihasilkan oleh peredaran. Penganalisis spektrum boleh memaparkan kuasa isyarat sebagai fungsi kekerapan, yang membolehkan pengenalpastian mudah sebarang isu yang berkaitan dengan kekerapan.

Prosedur ujian

Ujian peredaran RF biasanya melibatkan langkah -langkah berikut:

1. Persediaan awal
   Sebelum memulakan ujian, peralatan ujian perlu ditentukur untuk memastikan pengukuran yang tepat. Peredaran harus disambungkan dengan betul ke peralatan ujian, dan impedans sistem harus dipadankan dengan impedans peredaran.

2. Pengukuran kehilangan penyisipan
   Penjana isyarat ditetapkan kepada kekerapan dan amplitud tertentu, dan isyarat dihantar ke satu pelabuhan peredaran. Meter kuasa digunakan untuk mengukur kuasa pada port output. Kehilangan penyisipan dikira dengan menolak kuasa output dari kuasa input. Pengukuran ini diulangi pada frekuensi yang berbeza untuk mendapatkan tindak balas kekerapan kehilangan sisipan.

3. Pengukuran pengasingan
   Isyarat digunakan untuk satu pelabuhan peredaran, dan kuasa di pelabuhan yang tidak bersebelahan diukur menggunakan meter kuasa. Pengasingan dikira sebagai nisbah kuasa input kepada kuasa di pelabuhan yang tidak bersebelahan. Sama seperti kehilangan penyisipan, pengasingan diukur pada frekuensi yang berbeza untuk mendapatkan tindak balas kekerapan pengasingan.

4. Pengukuran kerugian pulangan
   Penganalisis rangkaian digunakan untuk mengukur kerugian pulangan. Penganalisis rangkaian menghantar isyarat RF yang disapu ke dalam peredaran, dan isyarat yang dicerminkan diukur. Kerugian pulangan dipaparkan pada penganalisis rangkaian sebagai fungsi kekerapan.

5. Pengukuran peralihan fasa
   Penganalisis rangkaian vektor digunakan untuk mengukur peralihan fasa. Penganalisis rangkaian vektor mengukur kedua -dua magnitud dan fasa isyarat RF ketika ia melewati peredaran. Peralihan fasa dikira sebagai perbezaan fasa antara isyarat input dan output.

Pertimbangan untuk ujian

Apabila menguji peredaran RF, terdapat beberapa pertimbangan yang perlu diambil kira.

1. Keadaan alam sekitar
   Prestasi peredaran RF boleh dipengaruhi oleh keadaan alam sekitar seperti suhu, kelembapan, dan getaran. Oleh itu, ujian harus dijalankan di bawah keadaan persekitaran yang terkawal untuk memastikan hasil yang tepat dan berulang.

2. Kerugian kabel
   Kabel yang digunakan untuk menyambungkan peredaran ke peralatan ujian boleh memperkenalkan kerugian dan peralihan fasa. Kerugian ini perlu diambil kira apabila mengira parameter prestasi peredaran. Adalah disyorkan untuk menggunakan kabel berkualiti tinggi dengan kerugian yang rendah dan ciri -ciri fasa yang stabil.

3. Julat kekerapan ujian
   Julat kekerapan ujian harus meliputi keseluruhan kekerapan operasi peredaran. Ini memastikan bahawa peredaran berfungsi dengan baik merentasi spektrum frekuensi yang dimaksudkan.

Kesimpulan

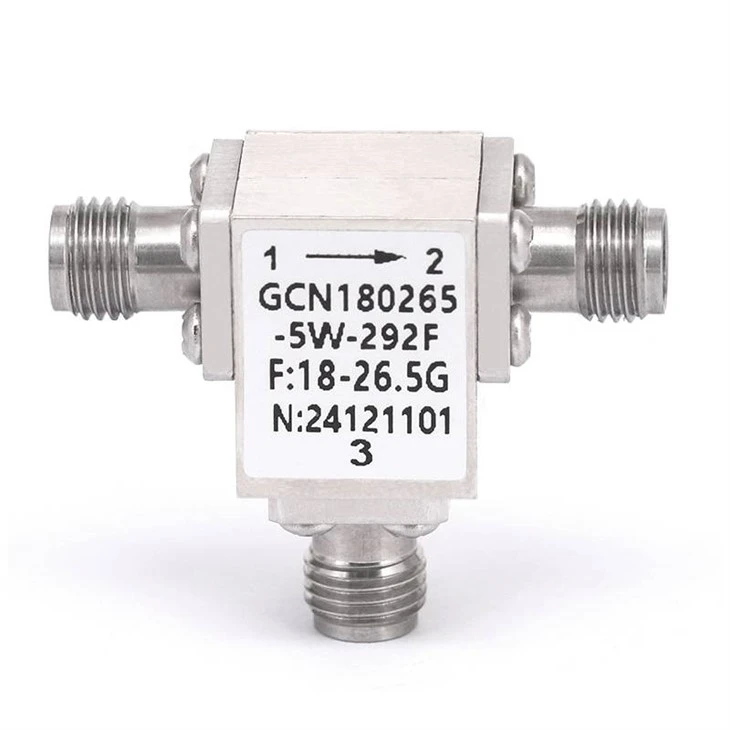

Menguji prestasi peredaran RF adalah proses yang kompleks tetapi penting untuk memastikan kualiti dan kebolehpercayaan mereka. Dengan mengukur parameter prestasi utama seperti kehilangan sisipan, pengasingan, kehilangan pulangan, dan peralihan fasa, kami dapat memastikan bahawa kamiRF coaxial sirkulatormemenuhi piawaian tertinggi. Di syarikat kami, kami komited untuk menyediakan peredaran RF berkualiti tinggi yang diuji dengan teliti untuk memastikan prestasi yang optimum.

Jika anda memerlukan peredaran RF untuk sistem RF anda, kami menjemput anda untuk menghubungi kami untuk perbincangan perolehan. Pasukan pakar kami bersedia membantu anda dalam memilih peredaran yang tepat untuk aplikasi khusus anda dan untuk menjawab sebarang pertanyaan yang mungkin anda miliki.

Rujukan

• Pozar, DM (2011). Kejuruteraan gelombang mikro. Wiley.
• Collin, Re (2001). Asas untuk kejuruteraan gelombang mikro. Wiley.
