Bagaimana untuk memastikan kestabilan penguat RF?

Yo, peminat RF Fellow! Sebagai pembekal penguat RF, saya telah melihat secara langsung betapa pentingnya untuk menjaga anak -anak lelaki yang jahat ini stabil. Dalam blog ini, saya akan berkongsi beberapa petua tentang bagaimana untuk memastikan kestabilan penguat RF.

Mari kita mulakan dengan asas -asas. Apa sebenarnya kestabilan dalam penguat RF? Nah, secara ringkas, penguat yang stabil adalah salah satu yang tidak berayun atau pergi ke bawah keadaan operasi biasa. Oscillations boleh merosakkan isyarat, menyebabkan gangguan, dan juga merosakkan penguat itu sendiri. Jadi, kami pasti mahu mengelakkannya.

1. Pemilihan komponen yang betul

Langkah pertama dalam memastikan kestabilan penguat adalah memilih komponen yang betul. Ini termasuk transistor, perintang, kapasitor, dan induktor. Setiap komponen memainkan peranan penting dalam prestasi penguat, dan menggunakan bahagian -bahagian yang berkualiti rendah atau tidak sesuai boleh menyebabkan ketidakstabilan.

Bagi transistor, kita perlu melihat parameter seperti keuntungan, angka bunyi, dan pengendalian kuasa. Transistor dengan keuntungan yang terlalu tinggi boleh membuat penguat terdedah kepada ayunan. Sebaliknya, transistor dengan keuntungan yang rendah mungkin tidak memberikan penguatan yang cukup. Kita juga perlu mempertimbangkan julat frekuensi transistor. Ia sepatutnya sesuai untuk kekerapan operasi penguat kami.

Resistor, kapasitor, dan induktor digunakan untuk biasing, gandingan, dan padanan. Sebagai contoh, perintang bias menetapkan titik operasi DC transistor. Sekiranya perintang ini tidak dipilih dengan betul, transistor mungkin tidak beroperasi di rantau yang dikehendaki, yang membawa kepada ketidakstabilan. Kapasitor dan induktor digunakan untuk pencocokan impedans. Perlawanan impedans yang baik antara penguat dan beban membantu memindahkan kuasa dengan cekap dan mengurangkan peluang refleksi, yang boleh menyebabkan ayunan.

2. Padanan input dan output

Pencocokan impedans adalah sangat penting untuk kestabilan penguat. Apabila impedans input dan output penguat dipadankan dengan sumber dan beban impedans masing -masing, kita dapat meminimumkan refleksi. Refleksi boleh menyebabkan gelombang berdiri di penguat, yang boleh menyebabkan ayunan.

Kita boleh menggunakan pelbagai teknik untuk pencocokan impedans, seperti menggunakan rangkaian yang sepadan. Rangkaian ini boleh terdiri daripada kapasitor dan induktor. Sebagai contoh, rangkaian L - mudah boleh digunakan untuk memadankan impedans beban kepada impedans output penguat. Terdapat juga rangkaian pencocokan yang lebih kompleks seperti rangkaian PI - rangkaian dan T -, yang dapat memberikan padanan yang lebih baik melalui julat kekerapan yang lebih luas.

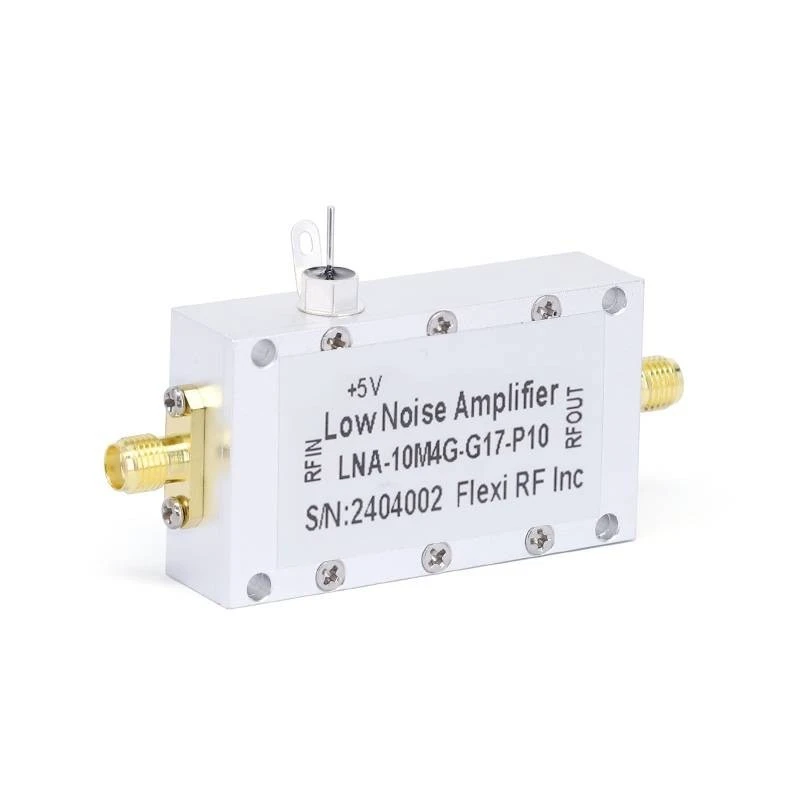

Di syarikat kami, kami menawarkan pelbagai penguat RF dengan pemadanan input dan output yang sangat baik. Lihat kami220GHz penguat bunyi rendah,90GHz penguat bunyi rendah, danPenguat bunyi rendah 18GHz. Penguat ini direka dengan rangkaian yang sesuai untuk memastikan operasi yang stabil.

3 litar biasing

Biasing adalah satu lagi faktor utama dalam kestabilan penguat. Litar biasing menetapkan titik operasi DC transistor. Litar biasing yang stabil memastikan bahawa transistor beroperasi di rantau linear, di mana ia dapat memberikan penguatan yang konsisten.

Terdapat pelbagai jenis litar bias, seperti bias tetap, bias, dan voltan - pembahagi. Voltan - Bias pembahagi adalah salah satu litar bias yang paling biasa digunakan kerana ia memberikan kestabilan yang baik dalam pelbagai keadaan operasi. Ia menggunakan dua perintang untuk membahagikan voltan bekalan dan menetapkan voltan asas transistor.

Apabila merancang litar biasing, kita perlu mempertimbangkan faktor seperti perubahan suhu. Transistor sensitif terhadap suhu, dan ciri -ciri mereka boleh berubah dengan suhu. Litar biasing yang baik harus dapat mengimbangi perubahan suhu ini dan mengekalkan titik operasi stabil.

4. Susun atur PCB

Layout Papan Litar Bercetak (PCB) boleh memberi impak besar kepada kestabilan penguat. Susun atur PCB yang direka dengan baik boleh memperkenalkan kapasitans dan induktans parasit yang tidak diingini, yang boleh menyebabkan ayunan.

Kita perlu memberi perhatian kepada perkara -perkara berikut apabila merancang susun atur PCB:

• Penempatan Komponen: Letakkan komponen rapat bersama untuk meminimumkan panjang jejak interkoneksi. Jejak panjang boleh bertindak sebagai antena dan memancarkan tenaga elektromagnet, yang boleh menyebabkan gangguan dan ketidakstabilan.
• Asas: Skim asas yang betul adalah penting. Kita harus menggunakan tanah tunggal atau konfigurasi tanah untuk mengelakkan gelung tanah. Gelung tanah boleh memperkenalkan bunyi bising dan menyebabkan ketidakstabilan dalam penguat.
• Bekalan kuasa decoupling: Gunakan kapasitor decoupling berhampiran pin bekalan kuasa komponen. Kapasitor ini membantu menapis bunyi kekerapan yang tinggi dari bekalan kuasa dan menghalangnya daripada mempengaruhi prestasi penguat.

5. Maklum balas

Maklum balas boleh digunakan untuk meningkatkan kestabilan penguat. Terdapat dua jenis maklum balas: maklum balas positif dan maklum balas negatif. Maklum balas positif boleh meningkatkan keuntungan penguat, tetapi ia juga boleh membuat penguat tidak stabil. Maklum balas negatif, sebaliknya, dapat mengurangkan keuntungan tetapi meningkatkan kestabilan, linearity, dan jalur lebar penguat.

Kita boleh menggunakan maklum balas negatif untuk mengawal keuntungan penguat dan mengurangkan kesan variasi parameter. Sebagai contoh, kita boleh menggunakan perintang dalam laluan maklum balas untuk menetapkan keuntungan penguat. Dengan menyesuaikan nilai perintang ini, kita dapat mengawal jumlah maklum balas negatif dan dengan itu keuntungan penguat.

6. Pengurusan Thermal

Haba boleh memberi kesan yang signifikan terhadap kestabilan penguat. Apabila suhu penguat meningkat, ciri -ciri komponen boleh berubah, yang boleh menyebabkan ketidakstabilan.

Kita perlu memastikan pengurusan haba yang betul penguat. Ini boleh dilakukan dengan menggunakan tenggelam haba, peminat, atau peranti penyejukan lain. Tenggelam haba digunakan untuk menghilangkan haba yang dihasilkan oleh komponen. Mereka meningkatkan kawasan permukaan komponen, yang membolehkannya memindahkan haba dengan lebih cekap ke persekitaran sekitarnya. Peminat boleh digunakan untuk meningkatkan aliran udara ke atas sinki haba, meningkatkan kecekapan penyejukan.

7. Ujian dan Pemantauan

Sebaik sahaja penguat direka dan dibina, kita perlu menguji dan memantau prestasinya. Kita boleh menggunakan pelbagai peralatan ujian, seperti penganalisis spektrum, penganalisis rangkaian, dan osiloskop, untuk mengukur keuntungan penguat, tindak balas kekerapan, dan kestabilan.

Semasa proses ujian, kita boleh mencari tanda -tanda ketidakstabilan, seperti ayunan atau tindak balas frekuensi yang tidak normal. Jika kita mengesan sebarang masalah, kita boleh membuat penyesuaian kepada reka bentuk atau komponen penguat untuk meningkatkan kestabilannya.

Kami juga perlu memantau prestasi penguat dari masa ke masa. Faktor alam sekitar seperti suhu dan kelembapan boleh berubah, dan perubahan ini boleh menjejaskan kestabilan penguat. Dengan memantau prestasi penguat, kami dapat mengesan sebarang perubahan awal dan mengambil tindakan pembetulan.

Kesimpulannya, memastikan kestabilan penguat RF memerlukan gabungan pemilihan komponen yang betul, padanan impedans, biasing, susun atur PCB, maklum balas, pengurusan terma, dan ujian. Di syarikat kami, kami mengambil semua faktor ini apabila merancang dan mengeluarkan penguat RF kami. Kami komited untuk menyediakan penguat RF yang berkualiti tinggi dan stabil kepada pelanggan kami.

Jika anda berminat untuk membeli penguat RF atau mempunyai sebarang soalan mengenai kestabilan penguat, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu anda mencari penyelesaian terbaik untuk keperluan anda.

Rujukan

• Gonzalez, Guillermo. Penguat transistor gelombang mikro: analisis dan reka bentuk. Prentice Hall, 1997.
• Pozar, David M. Microwave Engineering. Wiley, 2011.
