Bagaimana untuk memilih peredaran RF yang betul untuk aplikasi tertentu?

Apabila ia datang kepada sistem frekuensi radio (RF), memilih peredaran RF yang betul adalah penting untuk memastikan prestasi dan kecekapan yang optimum. Sebagai pembekal bereputasi peredaran RF, saya memahami kerumitan yang terlibat dalam proses membuat keputusan ini. Dalam catatan blog ini, saya akan membimbing anda melalui faktor utama yang perlu dipertimbangkan ketika memilih peredaran RF untuk aplikasi tertentu.

Memahami peredaran RF

Sebelum menyelidiki proses pemilihan, penting untuk mempunyai pemahaman asas tentang apa yang beredar RF dan bagaimana ia berfungsi. Peredaran RF adalah peranti pasif, bukan semula tiga atau empat port yang membolehkan isyarat RF mengalir ke arah tertentu, biasanya dalam corak bulat. Ini bermakna isyarat yang memasuki satu port akan keluar melalui port seterusnya dalam urutan yang telah ditetapkan.

Sifat peredaran RF yang tidak bersulam adalah yang menjadikan mereka begitu berharga dalam sistem RF. Mereka boleh digunakan untuk mengasingkan bahagian sistem yang berlainan, melindungi komponen sensitif dari isyarat yang dicerminkan, dan meningkatkan prestasi sistem keseluruhan. Sebagai contoh, dalam sistem penerima pemancar, peredaran RF boleh digunakan untuk memisahkan isyarat yang dihantar dan diterima, menghalang gangguan dan meningkatkan kualiti isyarat.

Faktor utama yang perlu dipertimbangkan

Sekarang kita mempunyai pemahaman asas mengenai peredaran RF, mari kita meneroka faktor -faktor utama yang perlu dipertimbangkan ketika memilih yang tepat untuk aplikasi khusus anda.

Julat kekerapan

Faktor pertama dan paling penting untuk dipertimbangkan ialah julat kekerapan peredaran RF. Aplikasi yang berbeza memerlukan julat frekuensi yang berbeza, dan sangat penting untuk memilih peredaran yang boleh beroperasi dalam jalur frekuensi yang dikehendaki. Sebagai contoh, jika anda bekerja pada sistem komunikasi gelombang mikro, anda memerlukan peredaran yang boleh beroperasi pada frekuensi gelombang mikro.

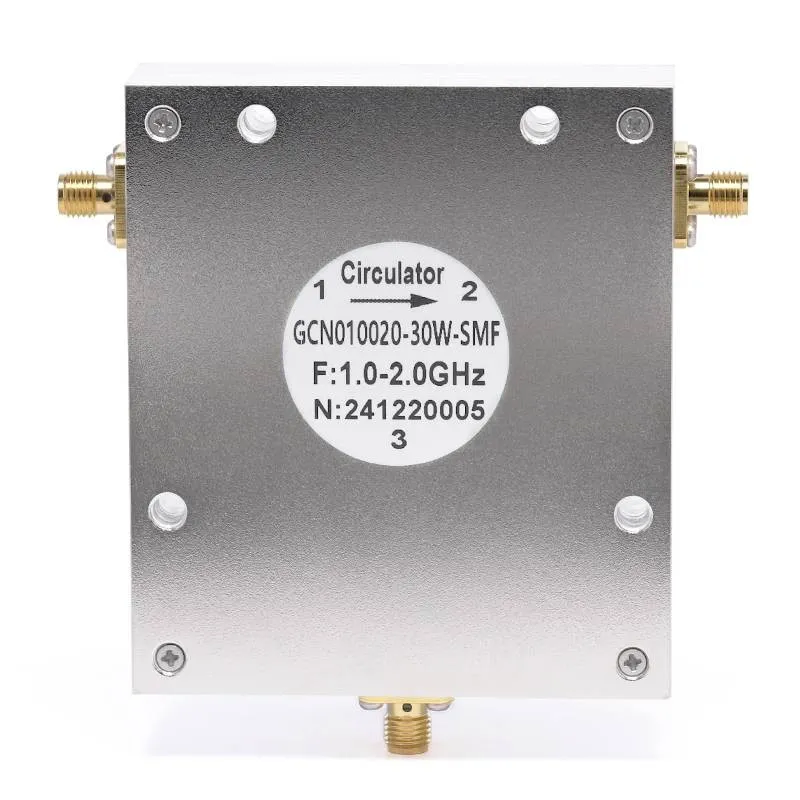

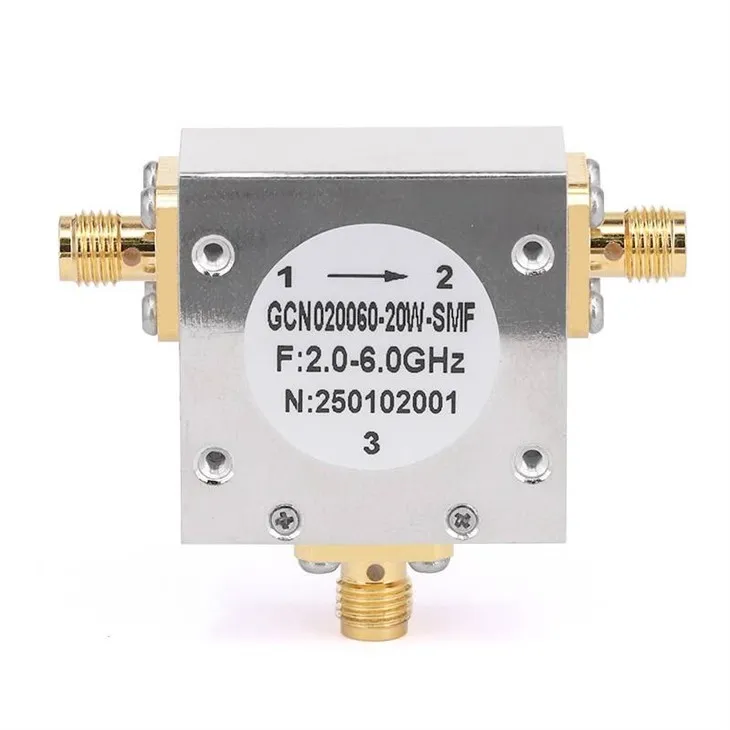

Sebagai pembekal, kami menawarkan pelbagai peredaran RF dengan julat frekuensi yang berbeza untuk memenuhi keperluan pelbagai aplikasi. Sebagai contoh, kami26.5GHz RF Circulators Coaxialdireka untuk aplikasi frekuensi tinggi, sementara kamiPeredaran sepaksi 40GHz RFsesuai untuk keperluan frekuensi yang lebih tinggi. Kami juga adaPerisai sepaksi 6GHz RFuntuk aplikasi frekuensi yang lebih rendah.

Pengendalian kuasa

Satu lagi faktor penting yang perlu dipertimbangkan ialah keupayaan pengendalian kuasa RF Circulator. Kapasiti pengendalian kuasa peredaran merujuk kepada jumlah maksimum kuasa yang dapat dikendalikannya tanpa mengalami kemerosotan yang ketara dalam prestasi. Adalah penting untuk memilih peredaran yang boleh mengendalikan tahap kuasa aplikasi khusus anda untuk memastikan operasi yang boleh dipercayai.

Apabila memilih peredaran berdasarkan pengendalian kuasa, penting untuk mempertimbangkan kedua -dua kuasa purata dan keperluan kuasa puncak sistem anda. Untuk aplikasi kuasa tinggi, seperti sistem radar atau pemancar kuasa tinggi, anda memerlukan peredaran dengan kapasiti pengendalian kuasa yang tinggi. Peredaran RF kami boleh didapati dalam pelbagai penarafan kuasa untuk menampung keperluan kuasa yang berbeza.

Kehilangan penyisipan

Kehilangan penyisipan adalah satu lagi parameter kritikal untuk dipertimbangkan ketika memilih peredaran RF. Kerugian penyisipan merujuk kepada jumlah kuasa yang hilang apabila isyarat RF melalui peredaran. Kehilangan penyisipan yang lebih rendah menunjukkan prestasi yang lebih baik, kerana kuasa kurang dibazirkan dalam peredaran.

Secara umum, kehilangan sisipan diukur dalam desibel (dB), dan nilai db yang lebih rendah menunjukkan kurang kerugian. Apabila memilih peredaran, penting untuk memilih seseorang dengan kehilangan sisipan yang rendah untuk meminimumkan kehilangan kuasa dan meningkatkan kecekapan sistem keseluruhan. Peredaran RF kami direka untuk mengalami kehilangan sisipan yang rendah, memastikan prestasi optimum dalam aplikasi anda.

Pengasingan

Pengasingan adalah satu lagi parameter penting yang mengukur keupayaan peredaran untuk mengasingkan pelabuhan input dan output. Nilai pengasingan yang tinggi menunjukkan bahawa pengedar secara berkesan dapat mencegah isyarat daripada bocor antara pelabuhan, mengurangkan gangguan dan meningkatkan kualiti isyarat.

Pengasingan juga diukur dalam desibel (db), dan nilai db yang lebih tinggi menunjukkan pengasingan yang lebih baik. Apabila memilih peredaran, penting untuk memilih satu dengan nilai pengasingan yang tinggi untuk memastikan operasi yang boleh dipercayai dan meminimumkan gangguan dalam sistem anda. Peredaran RF kami direka untuk mempunyai pengasingan yang tinggi, memberikan prestasi cemerlang dalam pelbagai aplikasi.

VSWR (nisbah gelombang berdiri voltan)

VSWR adalah ukuran seberapa baik peredaran RF sepadan dengan impedans komponen yang disambungkan. Nilai VSWR yang rendah menunjukkan perlawanan impedans yang baik, yang bermaksud bahawa kurang kuasa dicerminkan dari peredaran, menghasilkan prestasi dan kecekapan yang lebih baik.

VSWR biasanya dinyatakan sebagai nisbah, seperti 1.2: 1 atau 1.5: 1. Nisbah yang lebih rendah menunjukkan perlawanan impedans yang lebih baik. Apabila memilih peredaran, penting untuk memilih satu dengan nilai VSWR yang rendah untuk memastikan prestasi yang optimum dan meminimumkan kehilangan kuasa dalam sistem anda. Peredaran RF kami direka untuk mempunyai VSWR yang rendah, menyediakan perlawanan impedans yang baik dan prestasi yang sangat baik.

Faktor saiz dan bentuk

Saiz dan faktor bentuk peredaran RF juga merupakan pertimbangan penting, terutamanya dalam aplikasi di mana ruang terhad. Aplikasi yang berbeza mungkin memerlukan saiz yang berbeza dan bentuk faktor peredaran, dan sangat penting untuk memilih satu yang boleh dimuatkan ke dalam sistem anda.

Sebagai pembekal, kami menawarkan pelbagai peredaran RF dengan saiz dan faktor yang berbeza untuk memenuhi keperluan pelbagai aplikasi. Sama ada anda memerlukan peredaran padat untuk peranti mudah alih atau peredaran yang lebih besar untuk sistem kuasa tinggi, kami mempunyai penyelesaian yang tepat untuk anda.

Pertimbangan khusus permohonan

Sebagai tambahan kepada faktor umum yang disebutkan di atas, terdapat juga beberapa pertimbangan khusus permohonan yang anda perlukan untuk mengambil kira ketika memilih peredaran RF.

Sistem komunikasi

Dalam sistem komunikasi, seperti rangkaian selular atau sistem komunikasi satelit, peredaran RF digunakan untuk memisahkan isyarat yang dihantar dan diterima. Apabila memilih peredaran untuk sistem komunikasi, penting untuk mempertimbangkan faktor-faktor seperti julat kekerapan, kehilangan sisipan, pengasingan, dan VSWR untuk memastikan operasi yang boleh dipercayai dan komunikasi berkualiti tinggi.

Sistem radar

Sistem radar memerlukan peredaran RF yang boleh mengendalikan tahap kuasa tinggi dan beroperasi pada frekuensi tinggi. Apabila memilih peredaran untuk sistem radar, penting untuk memilih satu dengan kapasiti pengendalian kuasa yang tinggi, kehilangan sisipan yang rendah, pengasingan yang tinggi, dan VSWR yang rendah untuk memastikan pengesanan yang tepat dan operasi yang boleh dipercayai.

Peralatan ujian dan pengukuran

Dalam peralatan ujian dan pengukuran, peredaran RF digunakan untuk isyarat laluan antara komponen dan port ujian yang berbeza. Apabila memilih peredaran untuk peralatan ujian dan pengukuran, penting untuk mempertimbangkan faktor -faktor seperti julat kekerapan, kehilangan sisipan, pengasingan, dan VSWR untuk memastikan pengukuran yang tepat dan operasi yang boleh dipercayai.

Kesimpulan

Memilih peredaran RF yang betul untuk aplikasi tertentu adalah keputusan kritikal yang boleh memberi kesan yang signifikan terhadap prestasi dan kecekapan sistem anda. Dengan mempertimbangkan faktor-faktor seperti julat kekerapan, pengendalian kuasa, kehilangan sisipan, pengasingan, VSWR, saiz, dan faktor bentuk, serta keperluan khusus aplikasi, anda boleh memilih peredaran terbaik untuk keperluan anda.

Sebagai pembekal peredaran RF, kami komited untuk menyediakan produk berkualiti tinggi yang memenuhi keperluan pelanggan kami. Peredaran RF kami direka untuk mempunyai prestasi yang sangat baik dari segi julat kekerapan, pengendalian kuasa, kehilangan sisipan, pengasingan, VSWR, dan saiz. Jika anda sedang mencari peredaran RF yang betul untuk permohonan anda, kami menjemput anda untuk menghubungi kami untuk membincangkan keperluan anda dan meneroka penawaran produk kami. Kami berharap dapat bekerjasama dengan anda untuk mencari penyelesaian yang sempurna untuk sistem RF anda.

Rujukan

• Pozar, DM (2011). Kejuruteraan gelombang mikro (edisi ke -4). Wiley.
• Collin, Re (2001). Asas untuk kejuruteraan gelombang mikro (edisi ke -2). Wiley.
• Matthaei, GL, Young, L., & Jones, EMT (1964). Penapis gelombang mikro, rangkaian pencocokan impedans, dan struktur gandingan. McGraw-Hill.
