Bagaimanakah jalur lebar mempengaruhi prestasi penguat RF?

Hei ada! Sebagai pembekal penguat RF, saya telah melihat secara langsung bagaimana jalur lebar penting ketika datang ke prestasi peranti ini. Dalam blog ini, saya akan memecahkan bagaimana jalur lebar mempengaruhi prestasi penguat RF dan mengapa ia penting untuk aplikasi anda.

Apakah jalur lebar dalam penguat RF?

Sebelum kita menyelam bagaimana jalur lebar memberi kesan kepada prestasi, mari kita dengan cepat menentukan jalur lebar apa dalam konteks penguat RF. Bandwidth merujuk kepada pelbagai frekuensi di mana penguat boleh beroperasi dengan berkesan. Ia biasanya diukur dalam Hertz (Hz) dan mewakili perbezaan antara frekuensi tertinggi dan terendah yang dapat dikendalikan oleh penguat sambil mengekalkan tahap prestasi tertentu.

Sebagai contoh, jika penguat mempunyai jalur lebar 1 GHz hingga 2 GHz, ia bermakna ia dapat menguatkan isyarat dalam julat frekuensi tersebut. Di luar julat ini, prestasi penguat mungkin merosot, dan ia mungkin tidak dapat menguatkan isyarat dengan berkesan.

Bagaimana jalur lebar mempengaruhi keuntungan

Salah satu jalur lebar yang paling penting mempengaruhi penguat RF adalah melalui kesannya terhadap keuntungan. Keuntungan adalah ukuran berapa banyak penguat dapat meningkatkan kuasa isyarat input. Secara umum, apabila lebar jalur penguat meningkat, keuntungannya cenderung berkurangan.

Ini kerana penguat direka dengan komponen dan litar tertentu yang dioptimumkan untuk julat frekuensi tertentu. Apabila anda cuba meningkatkan jalur lebar, anda pada dasarnya meminta penguat untuk bekerja lebih dari frekuensi yang lebih luas. Ini memerlukan penguat untuk menjadi lebih fleksibel, dan sebagai hasilnya, keuntungan yang dapat dicapai lebih dari keseluruhan julat dikurangkan.

Katakan anda menggunakan penguat RF untuk aplikasi tertentu yang memerlukan keuntungan yang tinggi pada kekerapan tertentu. Jika anda memilih penguat dengan jalur lebar yang sangat luas, anda mungkin mendapati bahawa keuntungan pada kekerapan yang anda inginkan lebih rendah daripada yang anda perlukan. Sebaliknya, jika anda memilih penguat dengan jalur lebar sempit yang berpusat di sekitar kekerapan yang anda inginkan, anda boleh mencapai keuntungan yang lebih tinggi.

Kesan ke atas angka bunyi

Satu lagi parameter prestasi penting yang dipengaruhi oleh jalur lebar adalah angka bunyi. Angka bunyi adalah ukuran berapa banyak bunyi penguat menambah kepada isyarat input. Angka bunyi yang lebih rendah bermakna penguat menambah bunyi yang kurang kepada isyarat, yang diinginkan dalam kebanyakan aplikasi.

Apabila jalur lebar penguat meningkat, angka bunyi juga cenderung meningkat. Ini kerana jalur lebar yang lebih luas membolehkan lebih banyak bunyi memasuki penguat. Penguat perlu menguatkan kedua -dua isyarat dan bunyi bising, dan sebagai jalur lebar semakin luas, terdapat lebih banyak bunyi yang dapat diperkuat.

Bagi aplikasi di mana bunyi yang rendah adalah kritikal, seperti dalam astronomi radio atau sistem komunikasi tanpa wayar, penting untuk memilih penguat dengan jalur lebar sempit. Ini akan membantu mengekalkan angka bunyi yang rendah dan memastikan isyarat tetap jelas dan kuat.

Linearity dan Bandwidth

Linearity adalah satu lagi aspek prestasi utama penguat RF. Penguat linear adalah salah satu yang menguatkan isyarat input tanpa memutarbelitkannya. Dalam erti kata lain, isyarat output adalah versi berskala isyarat input.

Jalur lebar boleh memberi kesan yang signifikan terhadap linearity penguat. Apabila jalur lebar meningkat, ia menjadi lebih mencabar bagi penguat untuk mengekalkan linearity. Ini kerana frekuensi yang berbeza dalam jalur lebar boleh berinteraksi antara satu sama lain dalam cara yang tidak linear, menyebabkan gangguan dalam isyarat output.

Bagi aplikasi yang memerlukan lineariti yang tinggi, seperti di stesen asas tanpa wayar atau sistem komunikasi satelit, penting untuk mempertimbangkan jalur lebar penguat dengan teliti. Anda mungkin perlu memilih penguat dengan jalur lebar yang lebih terhad untuk memastikan isyarat output tetap linear.

Memilih jalur lebar yang sesuai untuk aplikasi anda

Sekarang kita telah melihat bagaimana jalur lebar mempengaruhi prestasi penguat RF, bagaimana anda memilih jalur lebar yang tepat untuk permohonan anda? Nah, semuanya bergantung pada keperluan khusus anda.

Jika anda mengusahakan aplikasi yang memerlukan keuntungan yang tinggi dan bunyi yang rendah pada kekerapan tertentu, anda mungkin mahu memilih penguat dengan jalur lebar sempit. Sebagai contoh, jika anda menggunakan penguat RF dalam sistem radar yang beroperasi pada frekuensi tetap, penguat jalur lebar sempit dapat memberikan keuntungan yang tinggi dan prestasi bunyi yang rendah yang anda perlukan.

Sebaliknya, jika aplikasi anda memerlukan penguat untuk mengendalikan pelbagai frekuensi, seperti dalam sistem komunikasi jalur lebar, anda memerlukan penguat dengan jalur lebar yang lebih luas. Walau bagaimanapun, anda perlu menerima perdagangan dari segi keuntungan, angka bunyi, dan linearity.

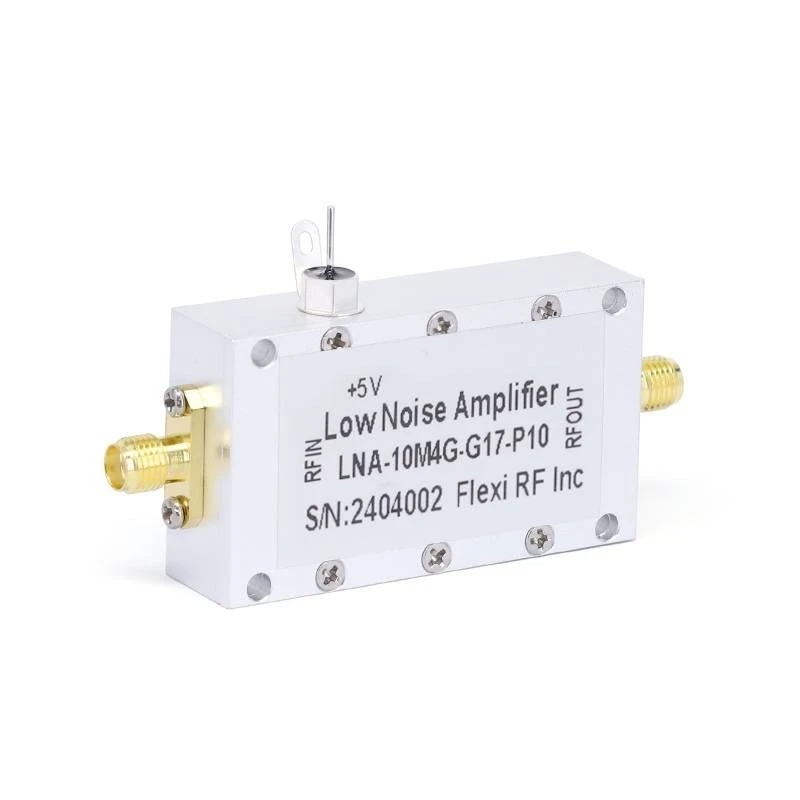

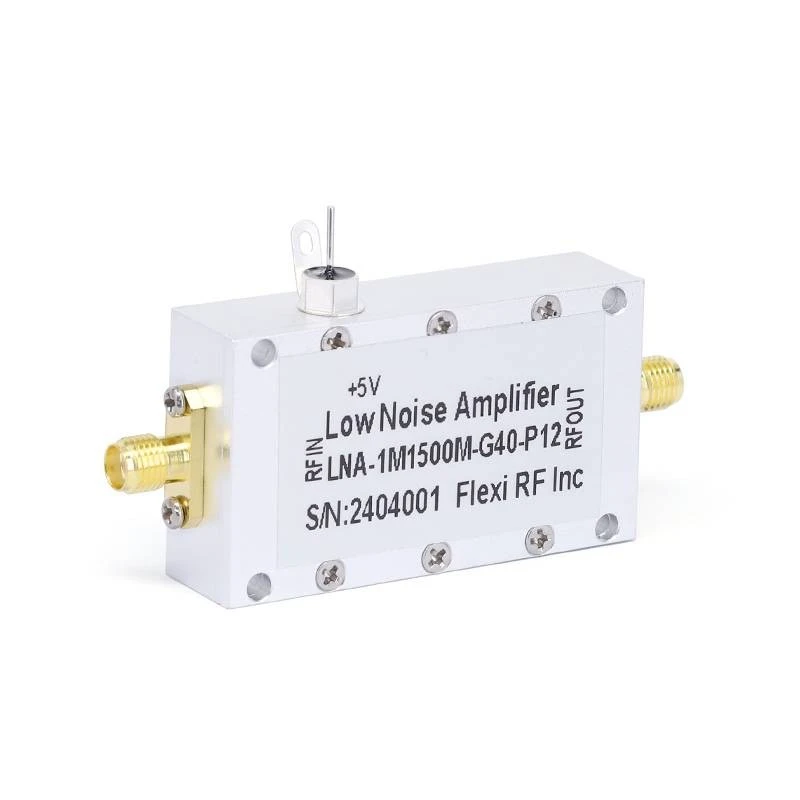

Di syarikat kami, kami menawarkan pelbagai penguat RF dengan jalur lebar yang berbeza untuk memenuhi keperluan khusus anda. Contohnya, kita ada50GHz penguat bunyi rendahyang direka untuk aplikasi frekuensi tinggi di mana bunyi rendah adalah penting. Kami170GHz penguat bunyi rendahsesuai untuk aplikasi frekuensi yang sangat tinggi, dan kami40GHz penguat bunyi rendahmenawarkan keseimbangan yang baik antara julat frekuensi dan prestasi.

Kesimpulan

Kesimpulannya, jalur lebar memainkan peranan penting dalam menentukan prestasi penguat RF. Ia memberi kesan kepada keuntungan, angka bunyi, dan linearity, dan memilih jalur lebar yang betul adalah penting untuk kejayaan permohonan anda.

Sekiranya anda berada di pasaran untuk penguat RF dan memerlukan bantuan memilih yang sesuai untuk keperluan khusus anda, jangan ragu untuk menjangkau. Kami berada di sini untuk membantu anda mencari penguat sempurna yang memenuhi keperluan anda dan menyediakan prestasi terbaik. Sama ada anda memerlukan penguat jalur lebar yang sempit untuk aplikasi yang tinggi - atau penguat jalur lebar yang luas untuk sistem jalur lebar, kami telah mendapat anda dilindungi.

Rujukan

• Pozar, DM (2011). Kejuruteraan gelombang mikro. Wiley.
• Razavi, B. (2012). Mikroelektronik RF. Prentice Hall.
