Bagaimanakah bunyi fasa mempengaruhi prestasi sistem RF?

Kebisingan fasa adalah parameter kritikal dalam penilaian prestasi sistem RF (frekuensi radio). Sebagai pembekal terkemuka penguat RF, kami telah menyaksikan secara langsung bagaimana bunyi fasa dapat memberi kesan yang signifikan kepada fungsi dan kecekapan keseluruhan sistem ini. Dalam blog ini, kita akan menyelidiki konsep bunyi fasa, sumbernya, dan yang paling penting, bagaimana ia mempengaruhi prestasi sistem RF.

Memahami bunyi fasa

Kebisingan fasa ditakrifkan sebagai turun naik jangka pendek dalam fasa isyarat. Dalam isyarat RF yang ideal, fasa akan tetap berterusan dari masa ke masa. Walau bagaimanapun, dalam senario dunia nyata, pelbagai faktor memperkenalkan variasi rawak dalam fasa isyarat. Perubahan ini biasanya diwakili dalam domain frekuensi sebagai sidebands di sekitar frekuensi pembawa.

Secara matematik, bunyi fasa sering dinyatakan dari segi ketumpatan spektrum kuasa (JPA) turun naik fasa, biasanya dalam DBC/Hz (desibel relatif kepada pembawa per hertz). Nilai bunyi fasa yang lebih rendah menunjukkan isyarat yang lebih stabil, manakala nilai yang lebih tinggi menunjukkan ketidakstabilan fasa yang lebih besar.

Sumber bunyi fasa

Terdapat beberapa sumber bunyi fasa dalam sistem RF. Salah satu sumber utama ialah pengayun. Pengayun adalah komponen asas dalam sistem RF, yang digunakan untuk menghasilkan kekerapan pembawa. Walau bagaimanapun, mereka terdedah kepada bunyi fasa kerana bunyi terma dalam komponen aktif dan pasif, serta getaran mekanikal dan variasi suhu.

Satu lagi sumber bunyi fasa adalah komponen aktif dalam rantaian RF, seperti penguat. Penguat boleh memperkenalkan bunyi fasa melalui tingkah laku bukan linear transistor mereka. Apabila penguat beroperasi di rantau bukan linear, ia dapat menghasilkan produk intermodulasi, yang menyumbang kepada bunyi fasa.

Faktor luaran juga boleh menyumbang kepada bunyi fasa. Sebagai contoh, gangguan elektromagnet (EMI) dari peranti elektronik yang berdekatan atau bunyi bekalan kuasa boleh pasangan ke dalam isyarat RF dan menyebabkan turun naik fasa.

Memberi kesan kepada kualiti isyarat

Salah satu cara yang paling penting fasa bunyi fasa mempengaruhi sistem RF adalah dengan merendahkan kualiti isyarat. Dalam sistem komunikasi, bunyi fasa boleh menyebabkan gangguan saluran bersebelahan. Apabila sidebands bunyi fasa isyarat meluas ke dalam jalur frekuensi saluran bersebelahan, ia boleh mengganggu isyarat dalam saluran itu, yang membawa kepada penurunan nisbah isyarat - ke - bunyi bising (SNR) dan peningkatan kadar ralat bit (BER).

Dalam sistem radar, bunyi fasa dapat mengurangkan resolusi pelbagai. Sistem radar bergantung kepada pengukuran yang tepat mengenai perbezaan fasa antara isyarat yang dihantar dan diterima untuk menentukan jarak sasaran. Kebisingan fasa dapat memperkenalkan kesilapan dalam pengukuran fasa ini, mengakibatkan penentuan yang kurang tepat terhadap julat sasaran.

Memberi kesan kepada kesucian spektrum

Kebisingan fasa juga mempunyai kesan langsung ke atas kesucian spektrum isyarat RF. Isyarat bunyi - fasa yang tinggi - mempunyai sisi yang luas, yang bermaksud bahawa kuasa isyarat tersebar di atas julat kekerapan yang lebih luas. Ini boleh menjadi masalah dalam aplikasi di mana isyarat band sempit diperlukan, seperti dalam sistem frekuensi - pembahagian multiplexing (FDM).

Dalam sistem FDM, pelbagai isyarat dihantar secara serentak dalam jalur frekuensi yang berbeza. Jika bunyi fasa isyarat terlalu tinggi, sidebandnya boleh bertindih dengan jalur frekuensi isyarat lain, menyebabkan gangguan dan mengurangkan kapasiti sistem keseluruhan.

Kesan terhadap kepekaan penerima

Kepekaan penerima adalah parameter penting dalam sistem RF, kerana ia menentukan kekuatan isyarat minimum yang dapat dikesan oleh penerima. Kebisingan fasa boleh merendahkan kepekaan penerima dengan meningkatkan lantai bunyi.

Apabila fasa bunyi sidebands pengayun tempatan dalam campuran penerima dengan isyarat masuk, mereka boleh menghasilkan komponen bunyi tambahan. Komponen bunyi ini menambah bunyi haba yang sudah ada di penerima, meningkatkan tahap bunyi keseluruhan dan mengurangkan keupayaan penerima untuk mengesan isyarat yang lemah.

Penguat RF dan bunyi fasa kami

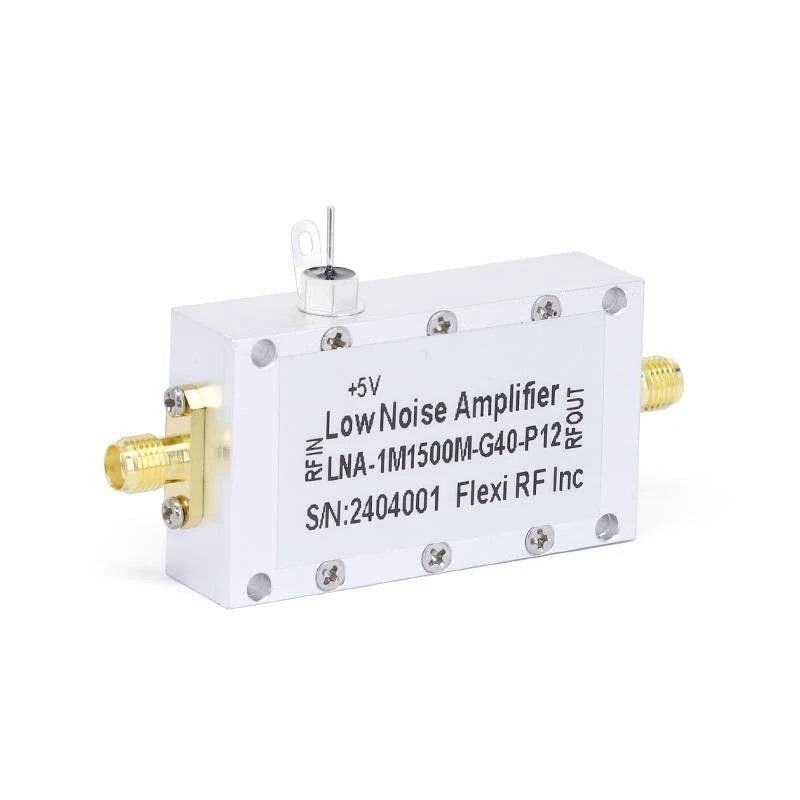

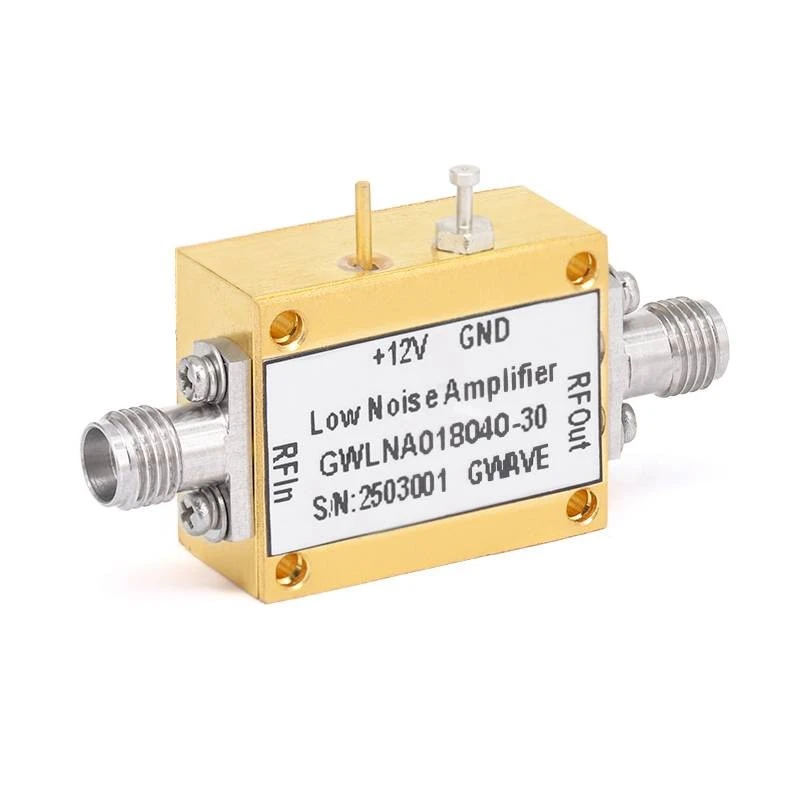

Sebagai pembekal penguat RF, kami memahami pentingnya meminimumkan bunyi fasa dalam produk kami. Kami90GHz penguat bunyi rendah,50GHz penguat bunyi rendah, danPenguat bunyi rendah 18GHzdireka dengan teknologi canggih untuk mengurangkan bunyi fasa dan meningkatkan prestasi keseluruhan sistem RF.

Kami menggunakan komponen berkualiti tinggi dan negeri - - proses pembuatan seni untuk memastikan penguat kami mempunyai ciri -ciri bunyi fasa yang rendah. Jurutera kami dengan teliti merancang litar penguat untuk meminimumkan kesan bukan linear yang boleh menyumbang kepada bunyi fasa. Di samping itu, kami melaksanakan teknik pelindung dan penapisan yang berkesan untuk mengurangkan kesan gangguan luaran pada prestasi penguat.

Mengurangkan bunyi fasa dalam sistem RF

Terdapat beberapa strategi yang boleh digunakan untuk mengurangkan kesan bunyi fasa dalam sistem RF. Satu pendekatan adalah menggunakan pengayun berkualiti tinggi dengan bunyi fasa rendah. Sebagai contoh, pengayun kristal terkenal dengan prestasi bunyi fasa yang sangat baik dan sering digunakan dalam aplikasi di mana bunyi fasa rendah adalah kritikal.

Strategi lain ialah menggunakan gelung terkunci fasa (PLLS). PLLS boleh digunakan untuk menghasilkan kekerapan output yang stabil dengan mengunci ke isyarat rujukan. Mereka juga boleh digunakan untuk mengurangkan bunyi fasa pengayun dengan menapis turun naik fasa frekuensi tinggi.

Di samping itu, susun atur litar yang betul dan teknik asas dapat membantu mengurangkan bunyi fasa. Dengan meminimumkan panjang jejak isyarat dan menyediakan satah tanah yang baik, gandingan gangguan luaran dapat dikurangkan, dengan itu mengurangkan bunyi fasa dalam sistem.

Kesimpulan

Kebisingan fasa adalah faktor yang kompleks dan penting yang boleh memberi impak yang mendalam terhadap prestasi sistem RF. Ia boleh merendahkan kualiti isyarat, mengurangkan kesucian spektrum, dan sensitiviti penerima yang lebih rendah. Sebagai pembekal penguat RF, kami komited untuk menyediakan produk yang meminimumkan bunyi fasa dan meningkatkan prestasi keseluruhan sistem RF.

Jika anda mencari penguat RF prestasi yang tinggi dengan bunyi fasa rendah, kami menjemput anda untuk menghubungi kami untuk perbincangan terperinci mengenai keperluan khusus anda. Pasukan pakar kami bersedia membantu anda dalam memilih penguat yang tepat untuk aplikasi anda dan memberikan anda penyelesaian yang terbaik.

Rujukan

1. Pozar, DM (2011). Kejuruteraan gelombang mikro. Wiley.
2. Razavi, B. (2011). Mikroelektronik RF. Prentice Hall.
3. Lee, TH (2004). Reka bentuk litar bersepadu frekuensi radio CMOS. Cambridge University Press.
