Bagaimanakah beban RF berfungsi dalam frekuensi gelombang mikro?

Hey! Saya pembekal muatan RF, dan hari ini saya akan menyelami cara beban RF berfungsi pada frekuensi gelombang mikro. Ia adalah topik yang cukup menarik, dan saya harap pada penghujung blog ini, anda akan mempunyai pemahaman yang kukuh tentang peranti canggih ini.

Mula-mula, mari kita bincangkan tentang apa itu beban RF. Secara ringkasnya, beban RF ialah peranti yang menyerap kuasa frekuensi radio (RF). Pada frekuensi gelombang mikro, yang biasanya berjulat dari 1 GHz hingga 300 GHz, beban ini memainkan peranan penting dalam pelbagai aplikasi. Fikirkan mereka sebagai "sinki" dalam litar RF. Ia direka bentuk untuk menghilangkan tenaga RF dengan cara terkawal, menghalang pantulan yang tidak diingini dan memastikan keseluruhan sistem berfungsi dengan baik.

Jadi, bagaimana mereka sebenarnya berfungsi? Nah, semuanya bermuara kepada prinsip padanan impedans. Dalam sistem RF, anda ingin memindahkan kuasa dengan cekap daripada sumber kepada beban. Apabila impedans beban sepadan dengan impedans sumber, pemindahan kuasa maksimum berlaku. Pada frekuensi gelombang mikro, ini menjadi lebih kritikal kerana sebarang ketidakpadanan impedans boleh membawa kepada pantulan kuasa yang ketara, yang boleh menyebabkan pelbagai masalah seperti herotan isyarat dan prestasi sistem yang berkurangan.

Beban RF direka bentuk untuk mempunyai impedans tertentu, biasanya 50 ohm, yang merupakan impedans standard dalam kebanyakan sistem RF. Impedans ini direka bentuk dengan teliti untuk memadankan impedans ciri talian penghantaran yang digunakan dalam sistem. Apabila isyarat RF bergerak melalui talian penghantaran dan mencapai beban, jika galangan beban sepadan dengan galangan talian, isyarat diserap oleh beban, dan terdapat pantulan minimum.

Mari kita lihat dengan lebih dekat komponen dalaman beban RF. Kebanyakan beban RF terdiri daripada elemen perintang dan perumah. Elemen perintang adalah bahagian utama yang menyerap kuasa RF. Ia diperbuat daripada bahan yang mempunyai rintangan yang tinggi dan boleh mengendalikan haba yang dihasilkan oleh kuasa yang diserap. Sebagai contoh, beberapa elemen perintang diperbuat daripada bahan berasaskan karbon atau perintang filem nipis.

Perumahan beban RF mempunyai beberapa tujuan. Ia menyediakan perlindungan mekanikal untuk elemen rintangan, dan ia juga membantu dengan pelesapan haba. Oleh kerana kuasa RF yang diserap ditukar kepada haba, perumah perlu dapat memindahkan haba ini dari elemen perintang untuk mengelakkan terlalu panas. Sesetengah beban RF mempunyai sink haba atau sirip pada perumah untuk menambah luas permukaan untuk pemindahan haba yang lebih baik.

Sekarang, mari kita bincangkan tentang pelbagai jenis beban RF yang tersedia pada frekuensi gelombang mikro. Satu jenis yang popular ialahN RF Beban. Penyambung N digunakan secara meluas dalam sistem RF kerana ia teguh dan boleh mengendalikan tahap kuasa yang agak tinggi. Beban RF N sesuai untuk aplikasi di mana anda perlu menghilangkan sejumlah besar kuasa RF, seperti dalam pemancar kuasa tinggi atau persediaan ujian.

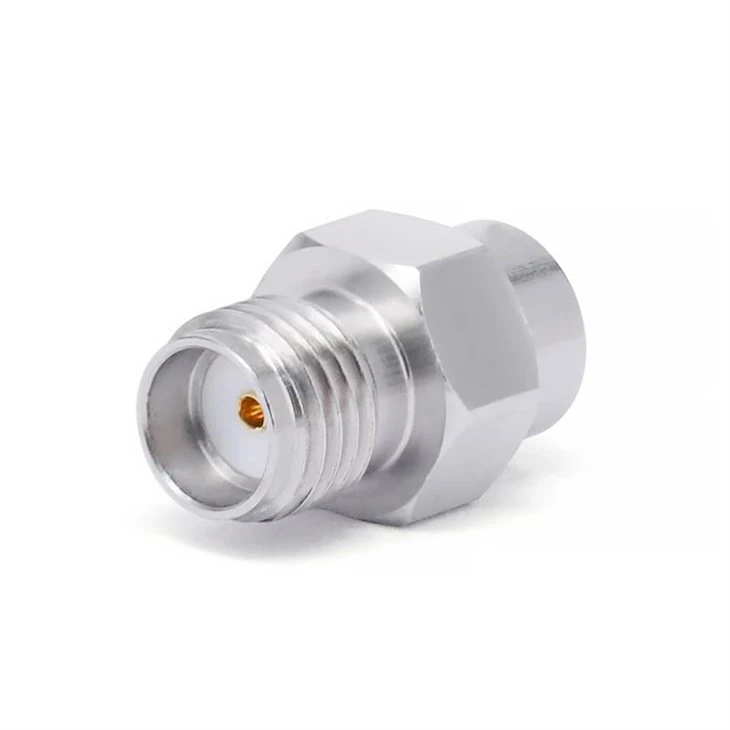

Satu lagi jenis biasa ialahSMA RF Beban. Penyambung SMA adalah lebih kecil dan lebih padat berbanding dengan penyambung N. Ia sering digunakan dalam aplikasi yang ruang terhad, seperti dalam peranti mudah alih atau modul RF berskala kecil. Beban SMA RF bagus untuk aplikasi kuasa rendah hingga sederhana dan terkenal dengan prestasi cemerlangnya pada frekuensi gelombang mikro.

Kemudian terdapatBeban RF 2.4mm. Beban ini direka bentuk untuk aplikasi frekuensi tinggi, biasanya melebihi 18 GHz. Penyambung 2.4mm menyediakan sambungan kehilangan yang sangat rendah, yang penting untuk pengukuran yang tepat dan sistem RF berprestasi tinggi pada frekuensi tinggi ini.

Dari segi aplikasi, beban RF digunakan dalam pelbagai industri. Dalam industri telekomunikasi, ia digunakan di stesen pangkalan untuk menamatkan port RF yang tidak digunakan dan menghalang pantulan isyarat. Dalam sektor aeroangkasa dan pertahanan, beban RF digunakan dalam sistem radar dan peralatan peperangan elektronik untuk mensimulasikan keadaan beban yang berbeza dan menguji prestasi sistem. Ia juga digunakan dalam peralatan ujian dan pengukuran RF, seperti penganalisis rangkaian dan penganalisis spektrum, untuk menentukur dan mengesahkan ketepatan pengukuran.

Satu pertimbangan penting apabila menggunakan beban RF pada frekuensi gelombang mikro ialah kapasiti pengendalian kuasanya. Anda perlu memastikan bahawa beban boleh mengendalikan jumlah kuasa RF yang akan digunakan padanya. Jika kuasa melebihi penarafan beban, ia boleh menyebabkan elemen perintang menjadi terlalu panas dan gagal, yang boleh merosakkan beban dan berkemungkinan keseluruhan sistem RF.

Faktor lain yang perlu dipertimbangkan ialah julat frekuensi beban RF. Beban yang berbeza direka bentuk untuk berfungsi dalam julat frekuensi tertentu. Anda perlu memilih beban yang mempunyai tindak balas frekuensi yang sepadan dengan frekuensi sistem RF anda. Contohnya, jika anda bekerja dengan sistem yang beroperasi pada 10 GHz, anda perlu memastikan beban RF yang anda pilih mempunyai prestasi yang baik pada frekuensi tersebut.

Kesimpulannya, beban RF adalah komponen penting dalam sistem RF yang beroperasi pada frekuensi gelombang mikro. Ia berfungsi dengan menyerap kuasa RF melalui pemadanan impedans, dan ia datang dalam pelbagai jenis dan saiz untuk disesuaikan dengan pelbagai aplikasi. Sama ada anda berada dalam industri telekomunikasi, aeroangkasa atau ujian dan pengukuran, mempunyai beban RF yang betul boleh membuat perbezaan besar dalam prestasi sistem RF anda.

Jika anda berada dalam pasaran untuk muatan RF, kami mempunyai pelbagai pilihan untuk memenuhi keperluan anda. Sama ada anda perlukanN RF Beban,SMA RF Beban, atauBeban RF 2.4mm, kami boleh menyediakan produk berkualiti tinggi. Jangan teragak-agak untuk menghubungi kami untuk mendapatkan maklumat lanjut atau untuk memulakan rundingan pembelian. Kami di sini untuk membantu anda mencari penyelesaian beban RF yang sempurna untuk sistem RF anda.

Rujukan

• Pozar, DM (2011). Kejuruteraan Gelombang Mikro. Wiley.
• Collin, RE (2001). Asas untuk Kejuruteraan Gelombang Mikro. Wiley.
