Bagaimanakah beban RF dibandingkan dengan kapasitor dalam aplikasi RF?

Dalam bidang dinamik aplikasi frekuensi radio (RF), pilihan antara beban RF dan kapasitor adalah keputusan kritikal yang boleh memberi kesan ketara kepada prestasi dan kecekapan sistem elektronik. Sebagai pembekal muatan RF yang dipercayai, saya telah menyaksikan sendiri pelbagai keperluan dan cabaran yang dihadapi oleh jurutera dan pereka bentuk dalam bidang ini. Dalam catatan blog ini, saya akan menyelidiki selok-belok beban dan kapasitor RF, membandingkan ciri, aplikasi dan prestasinya untuk membantu anda membuat keputusan termaklum untuk projek RF anda.

Memahami Beban dan Kapasitor RF

Sebelum kita memulakan perbandingan, mari kita mulakan pemahaman yang jelas tentang beban dan kapasitor RF.

Beban RF

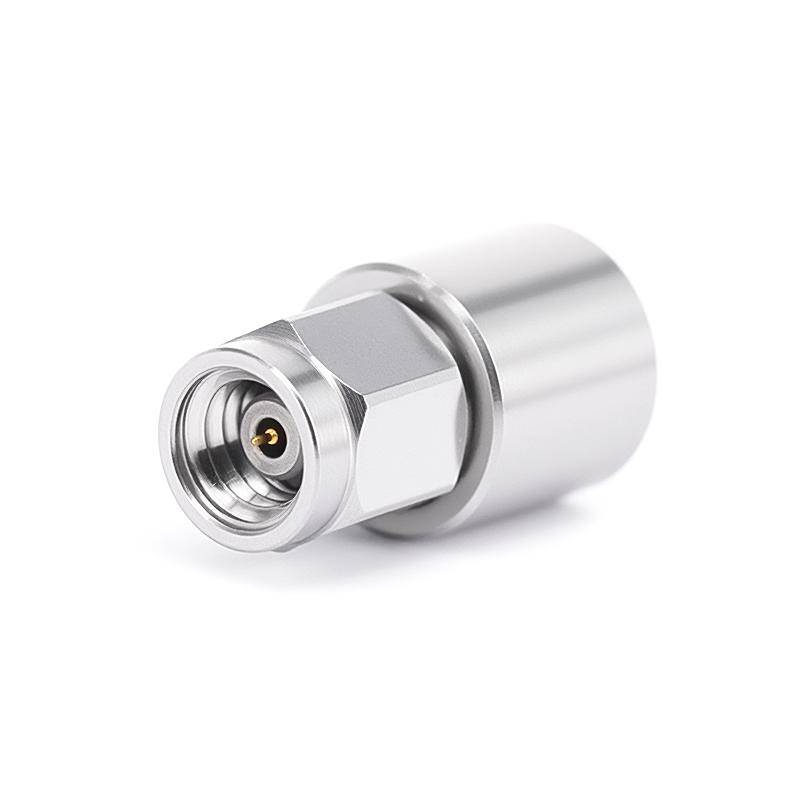

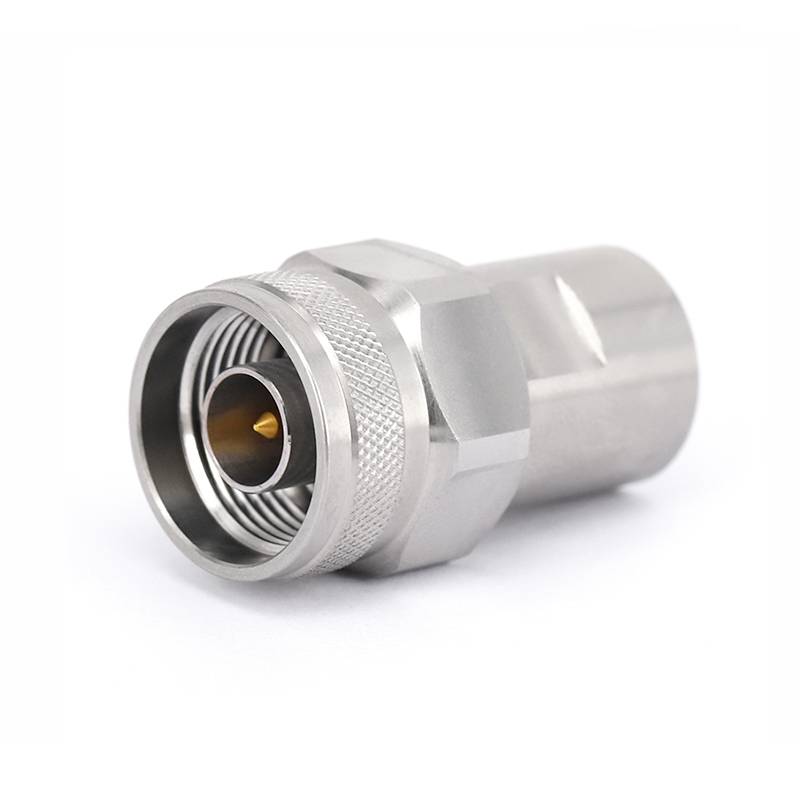

Beban RF ialah komponen pasif yang direka untuk menyerap tenaga RF dan menyediakan penamatan untuk litar RF. Ia biasanya digunakan untuk mensimulasikan keadaan dunia sebenar, menguji peralatan RF, dan memastikan padanan impedans yang betul. Beban RF terdapat dalam pelbagai jenis, termasuk beban tetap, beban berubah-ubah dan beban ketepatan, setiap satu disesuaikan dengan aplikasi dan julat frekuensi tertentu. Sebagai contoh,Beban RF GPObiasanya digunakan dalam aplikasi frekuensi tinggi, manakalaBeban RF 1.0mmsesuai untuk aplikasi frekuensi ultra tinggi.N RF Bebandigunakan secara meluas dalam aplikasi RF tujuan umum kerana serba boleh dan kebolehpercayaannya.

Kapasitor

Kapasitor pula adalah komponen pasif yang menyimpan dan membebaskan tenaga elektrik dalam medan elektrik. Ia digunakan dalam pelbagai aplikasi RF, termasuk penapisan, gandingan, memintas dan penalaan. Kapasitor datang dalam pelbagai jenis, seperti kapasitor seramik, mika, filem dan elektrolitik, masing-masing mempunyai ciri unik dan parameter prestasinya sendiri. Dalam aplikasi RF, kapasitor seramik sering diutamakan kerana ketumpatan kapasitansnya yang tinggi, rintangan siri setara rendah (ESR) dan prestasi frekuensi tinggi yang sangat baik.

Perbandingan Beban RF dan Kapasitor

Sekarang setelah kita mempunyai pemahaman asas tentang beban dan kapasitor RF, mari kita bandingkannya dari segi beberapa aspek utama.

Padanan Impedans

Salah satu fungsi utama beban RF adalah untuk menyediakan padanan impedans yang tepat kepada sumber RF atau talian penghantaran. Ini penting untuk meminimumkan pantulan isyarat dan memastikan pemindahan kuasa maksimum. Beban RF direka bentuk untuk mempunyai nilai impedans tertentu, biasanya 50 atau 75 ohm, yang dipadankan dengan galangan ciri sistem RF. Sebaliknya, kapasitor tidak digunakan terutamanya untuk pemadanan impedans. Walaupun ia boleh menjejaskan impedans litar sedikit sebanyak, fungsi utamanya adalah untuk menyimpan dan melepaskan tenaga elektrik.

Pengendalian Kuasa

Beban RF direka bentuk untuk mengendalikan tahap kuasa RF yang tinggi tanpa kemerosotan prestasi yang ketara. Mereka biasanya dinilai untuk tahap kuasa tertentu, yang boleh berjulat daripada beberapa miliwatt hingga beberapa kilowatt, bergantung pada aplikasi. Kapasitor, sebaliknya, mempunyai keupayaan pengendalian kuasa yang terhad. Ia biasanya digunakan untuk aplikasi kuasa rendah, seperti penapisan dan gandingan, di mana tahap kuasa agak rendah.

Respons Kekerapan

Beban RF direka bentuk untuk beroperasi pada julat frekuensi yang luas, daripada beberapa kilohertz kepada beberapa gigahertz. Ia dioptimumkan untuk tindak balas frekuensi rata, bermakna ia memberikan impedans yang konsisten dan penyerapan kuasa merentas keseluruhan julat frekuensi. Kapasitor, sebaliknya, mempunyai tindak balas frekuensi yang terhad. Nilai kapasitans dan prestasinya boleh berbeza dengan ketara mengikut kekerapan, terutamanya pada frekuensi tinggi. Ini menjadikan mereka kurang sesuai untuk aplikasi yang memerlukan julat frekuensi yang luas.

Pengecilan Isyarat

Beban RF digunakan untuk menyerap tenaga RF dan memberikan pengecilan isyarat. Ia direka untuk menghilangkan kuasa RF sebagai haba, dengan itu mengurangkan amplitud isyarat RF. Kapasitor, sebaliknya, tidak memberikan pengecilan isyarat yang ketara. Ia digunakan terutamanya untuk penapisan dan gandingan, di mana matlamatnya adalah untuk melepasi frekuensi tertentu sambil menyekat yang lain.

Aplikasi

Beban RF biasanya digunakan dalam pelbagai aplikasi RF, termasuk ujian RF, penentukuran dan pengukuran. Ia juga digunakan dalam penguat kuasa RF, antena dan talian penghantaran untuk menyediakan penamatan dan memastikan padanan impedans yang betul. Kapasitor, sebaliknya, digunakan dalam pelbagai aplikasi RF, termasuk penapisan, gandingan, memintas dan penalaan. Ia juga digunakan dalam pengayun RF, pengadun, dan penguat untuk mengawal frekuensi dan fasa isyarat RF.

Kelebihan dan Kelemahan Beban dan Kapasitor RF

Berdasarkan perbandingan di atas, kita boleh merumuskan kelebihan dan kekurangan beban RF dan kapasitor seperti berikut:

Beban RF

• Kelebihan:
  • Padanan impedans yang tepat
  • Keupayaan pengendalian kuasa tinggi
  • Respons frekuensi yang luas
  • Pengecilan isyarat
  • Sesuai untuk ujian dan pengukuran RF
• Keburukan:
  • Terhad untuk menyediakan padanan impedans dan pengecilan isyarat
  • Kos yang lebih tinggi berbanding dengan kapasitor
  • Menghasilkan haba, yang mungkin memerlukan langkah penyejukan tambahan

Kapasitor

• Kelebihan:
  • Kos rendah
  • Saiz kecil
  • Ketumpatan kapasiti tinggi
  • Sesuai untuk penapisan, gandingan, memintas, dan penalaan
• Keburukan:
  • Keupayaan pengendalian kuasa terhad
  • Tindak balas frekuensi sempit
  • Tidak memberikan pengecilan isyarat yang ketara

Memilih Komponen yang Tepat untuk Aplikasi RF Anda

Apabila memilih antara beban RF dan kapasitor untuk aplikasi RF anda, adalah penting untuk mempertimbangkan keperluan khusus dan kekangan projek anda. Berikut adalah beberapa faktor yang perlu dipertimbangkan:

Padanan Impedans

Jika padanan impedans adalah penting untuk aplikasi anda, beban RF adalah pilihan yang jelas. Ia menyediakan padanan impedans yang tepat kepada sumber RF atau talian penghantaran, meminimumkan pantulan isyarat dan memastikan pemindahan kuasa maksimum.

Pengendalian Kuasa

Jika aplikasi anda memerlukan keupayaan pengendalian kuasa tinggi, beban RF adalah pilihan yang lebih baik. Ia direka untuk mengendalikan tahap kuasa RF yang tinggi tanpa kemerosotan prestasi yang ketara.

Respons Kekerapan

Jika aplikasi anda memerlukan respons frekuensi yang luas, beban RF adalah lebih sesuai. Ia dioptimumkan untuk tindak balas frekuensi rata, memberikan impedans yang konsisten dan penyerapan kuasa merentas keseluruhan julat frekuensi.

Pengecilan Isyarat

Jika pengecilan isyarat diperlukan, beban RF adalah pilihan yang jelas. Ia direka untuk menyerap tenaga RF dan memberikan pengecilan isyarat, mengurangkan amplitud isyarat RF.

Kos dan Saiz

Jika kos dan saiz adalah faktor penting, kapasitor mungkin merupakan pilihan yang lebih baik. Ia biasanya lebih murah dan saiznya lebih kecil berbanding dengan beban RF.

Kesimpulan

Kesimpulannya, beban dan kapasitor RF adalah kedua-dua komponen penting dalam aplikasi RF, masing-masing mempunyai ciri unik dan parameter prestasinya sendiri. Beban RF digunakan terutamanya untuk pemadanan impedans, pengendalian kuasa dan pengecilan isyarat, manakala kapasitor digunakan terutamanya untuk penapisan, gandingan, memintas dan penalaan. Apabila memilih antara beban RF dan kapasitor, adalah penting untuk mempertimbangkan keperluan dan kekangan khusus projek anda, seperti padanan impedans, pengendalian kuasa, tindak balas frekuensi, pengecilan isyarat, kos dan saiz.

Sebagai pembekal muatan RF terkemuka, kami menawarkan pelbagai jenis muatan RF berkualiti tinggi untuk memenuhi pelbagai keperluan pelanggan kami. Beban RF kami direka bentuk dan dihasilkan mengikut piawaian tertinggi, memastikan prestasi yang boleh dipercayai dan ketahanan jangka panjang. Jika anda mempunyai sebarang soalan atau memerlukan bantuan memilih beban RF yang sesuai untuk permohonan anda, sila jangan teragak-agak untuk menghubungi kami. Kami di sini untuk membantu anda dengan keperluan beban RF anda dan membantu anda mencapai prestasi optimum dalam projek RF anda.

Rujukan

• Pozar, DM (2011). Kejuruteraan Gelombang Mikro (edisi ke-4). Wiley.
• Collin, RE (2001). Asas untuk Kejuruteraan Gelombang Mikro (edisi ke-2). McGraw-Hill.
• Hayt, WH, & Kemmerly, JE (2001). Analisis Litar Kejuruteraan (edisi ke-6). McGraw-Hill.
