Bolehkah beban RF digunakan dalam rangkaian pemadanan impedans RF?

Dalam bidang kejuruteraan frekuensi radio (RF), pemadanan impedans adalah konsep kritikal yang memastikan pemindahan kuasa maksimum antara sumber dan beban. Beban RF, sebaliknya, adalah komponen yang direka untuk menyerap tenaga RF tanpa memantulkannya kembali. Soalan biasa yang timbul ialah sama ada beban RF boleh digunakan dalam rangkaian pemadanan impedans RF. Dalam catatan blog ini, kami akan meneroka topik ini secara mendalam, menggunakan kepakaran kami sebagai pembekal muatan RF.

Memahami Rangkaian Padanan Impedans RF

Sebelum mendalami penggunaan beban RF dalam rangkaian pemadanan impedans, adalah penting untuk memahami apakah rangkaian pemadanan impedans dan mengapa ia penting. Dalam sistem RF, sumber dan beban selalunya mempunyai nilai impedans yang berbeza. Apabila terdapat ketidakpadanan antara impedans sumber dan impedans beban, sebahagian daripada kuasa RF dipantulkan kembali ke punca. Pantulan ini boleh menyebabkan pelbagai isu, termasuk kecekapan pemindahan kuasa yang berkurangan, herotan isyarat dan potensi kerosakan pada peralatan sumber.

Rangkaian pemadanan impedans ialah litar yang direka untuk mengubah impedans beban agar sepadan dengan galangan punca. Rangkaian ini biasanya terdiri daripada komponen pasif seperti induktor, kapasitor, dan perintang. Dengan memilih nilai komponen ini dengan teliti, jurutera boleh mencipta rangkaian yang memberikan impedans kepada sumber yang sama dengan impedans cirinya, dengan itu memaksimumkan pemindahan kuasa.

Peranan Beban RF

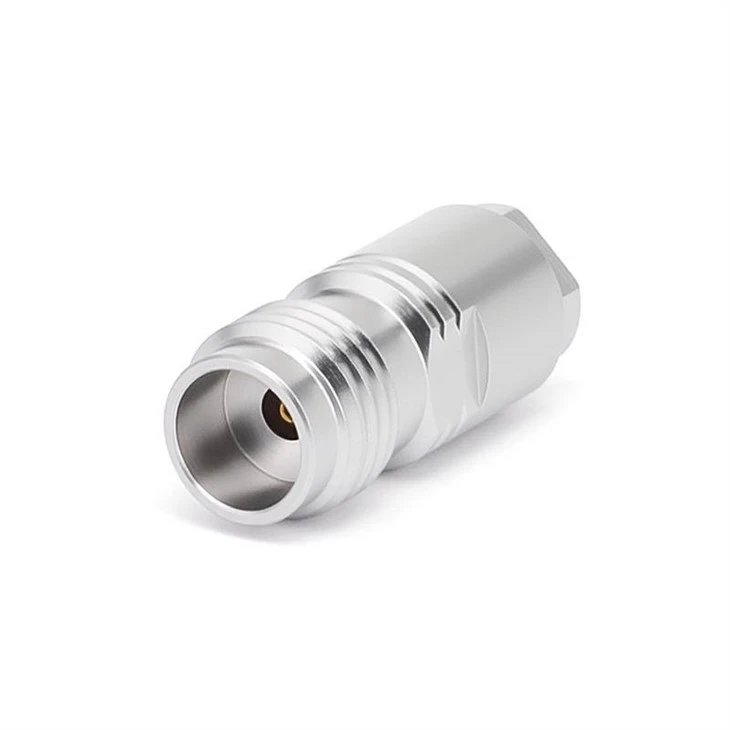

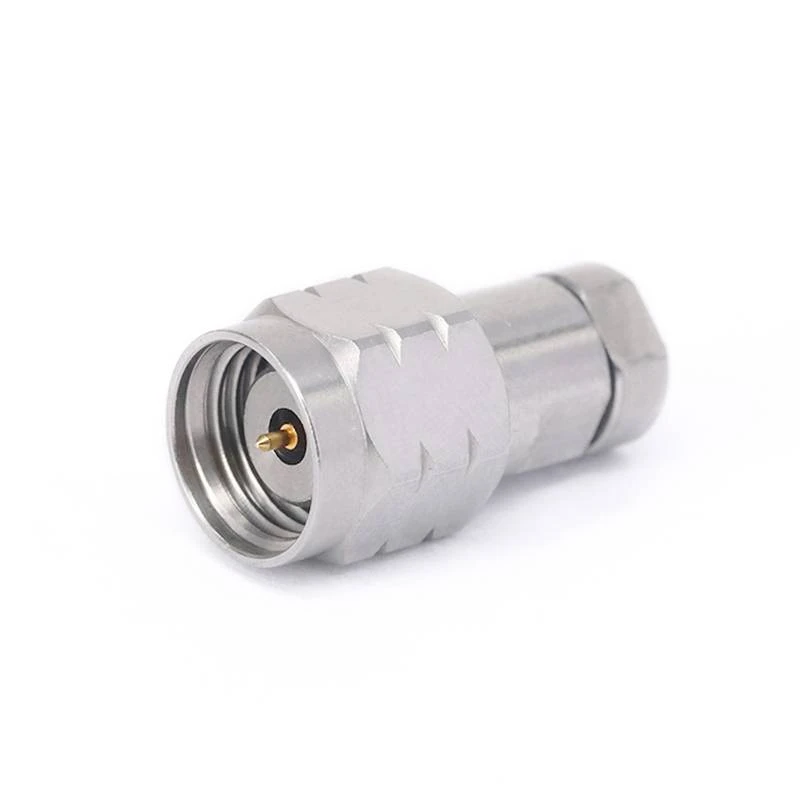

Beban RF ialah komponen pasif yang direka untuk menyerap tenaga RF. Ia biasanya digunakan dalam aplikasi ujian dan pengukuran, di mana ia menyediakan penamatan impedans yang diketahui untuk isyarat RF. Beban RF tersedia dalam pelbagai jenis dan konfigurasi, setiap satu direka untuk memenuhi keperluan khusus. Sebagai contoh,Beban RF G3POdireka untuk aplikasi frekuensi tinggi, manakalaBeban RF 1.85mmsesuai untuk aplikasi frekuensi ultra tinggi.Beban RF GPOmenawarkan gabungan prestasi tinggi dan saiz padat, menjadikannya ideal untuk pelbagai aplikasi.

Fungsi utama beban RF adalah untuk menyediakan penamatan bukan reflektif untuk isyarat RF. Ini dicapai dengan mereka bentuk beban untuk mempunyai impedans yang sama dengan impedans ciri talian penghantaran. Apabila galangan beban sepadan dengan galangan talian penghantaran, semua tenaga RF diserap oleh beban, dan tiada pantulan kembali ke sumber.

Bolehkah Beban RF Digunakan dalam Rangkaian Padanan Impedans RF?

Jawapan ringkasnya ialah ya, beban RF boleh digunakan dalam rangkaian pemadanan impedans RF. Walau bagaimanapun, cara ia digunakan bergantung pada keperluan khusus aplikasi. Dalam sesetengah kes, beban RF boleh digunakan sebagai sebahagian daripada rangkaian pemadanan impedans yang lebih kompleks. Sebagai contoh, beban RF perintang boleh digabungkan dengan induktor dan kapasitor untuk mencipta rangkaian padanan yang mengubah impedans beban untuk dipadankan dengan galangan sumber.

Dalam kes lain, beban RF boleh digunakan sebagai penamatan untuk talian penghantaran yang merupakan sebahagian daripada rangkaian pemadanan impedans. Contohnya, dalam persediaan ujian, beban RF boleh digunakan untuk menamatkan talian penghantaran yang disambungkan ke peranti dalam ujian (DUT). Dengan menggunakan beban RF dengan impedans yang betul, jurutera boleh memastikan bahawa DUT dibentangkan dengan beban yang sepadan, yang penting untuk ujian yang tepat.

Kelebihan Menggunakan Beban RF dalam Rangkaian Padanan Impedans

Terdapat beberapa kelebihan untuk menggunakan beban RF dalam rangkaian pemadanan impedans. Salah satu kelebihan utama ialah beban RF memberikan impedans yang diketahui dan stabil. Ini penting kerana rangkaian pemadanan impedans bergantung pada nilai impedans yang tepat untuk berfungsi dengan betul. Dengan menggunakan beban RF dengan impedans yang diketahui, jurutera boleh memastikan bahawa rangkaian padanan direka dan dilaksanakan dengan betul.

Satu lagi kelebihan menggunakan beban RF dalam rangkaian pemadanan impedans ialah ia boleh membantu mengurangkan pantulan. Seperti yang dinyatakan sebelum ini, pantulan boleh menyebabkan pelbagai isu dalam sistem RF, termasuk pengurangan kecekapan pemindahan kuasa dan herotan isyarat. Dengan menggunakan beban RF untuk menamatkan talian penghantaran atau sebagai sebahagian daripada rangkaian yang sepadan, jurutera boleh meminimumkan pantulan dan meningkatkan prestasi keseluruhan sistem.

Pertimbangan Apabila Menggunakan Beban RF dalam Rangkaian Padanan Impedans

Walaupun terdapat banyak kelebihan untuk menggunakan beban RF dalam rangkaian pemadanan impedans, terdapat juga beberapa pertimbangan yang perlu diingat oleh jurutera. Salah satu pertimbangan utama ialah keupayaan pengendalian kuasa beban RF. Dalam sesetengah aplikasi, beban RF mungkin perlu mengendalikan sejumlah besar kuasa. Jika keupayaan pengendalian kuasa beban melebihi, ia boleh menyebabkan beban menjadi terlalu panas dan berpotensi gagal.

Pertimbangan lain ialah julat frekuensi beban RF. Beban RF yang berbeza direka bentuk untuk beroperasi pada julat frekuensi yang berbeza. Apabila memilih beban RF untuk digunakan dalam rangkaian pemadanan impedans, adalah penting untuk memilih beban yang sesuai untuk julat frekuensi aplikasi.

Kesimpulan

Kesimpulannya, beban RF boleh digunakan dalam rangkaian pemadanan impedans RF, dan ia menawarkan beberapa kelebihan, termasuk menyediakan impedans yang diketahui dan stabil serta mengurangkan pantulan. Walau bagaimanapun, jurutera perlu mempertimbangkan dengan teliti keupayaan pengendalian kuasa dan julat frekuensi beban RF apabila menggunakannya dalam rangkaian yang sepadan.

Sebagai pembekal beban RF, kami menawarkan pelbagai jenis beban RF berkualiti tinggi yang sesuai untuk digunakan dalam rangkaian pemadanan impedans. kamiBeban RF G3PO,Beban RF 1.85mm, danBeban RF GPOdireka bentuk untuk memenuhi keperluan pelbagai aplikasi, dan pasukan pakar kami bersedia untuk memberikan sokongan dan bantuan teknikal.

Jika anda berminat untuk mengetahui lebih lanjut tentang beban RF kami atau membincangkan cara ia boleh digunakan dalam rangkaian pemadanan impedans anda, kami menggalakkan anda untuk menghubungi kami. Pasukan jualan kami bersedia untuk membantu anda dengan keperluan perolehan anda dan membantu anda mencari muatan RF yang sesuai untuk permohonan anda.

Rujukan

• Pozar, DM (2011). Kejuruteraan Gelombang Mikro (edisi ke-4). Wiley.
• Collin, RE (2001). Asas untuk Kejuruteraan Gelombang Mikro (edisi ke-2). Wiley.
• Gonzalez, G. (1997). Penguat Transistor Gelombang Mikro: Analisis dan Reka Bentuk (edisi ke-2). Prentice Hall.
